Форматы САПР (Открытие)

Файл DWF (.dwf)

Drawing Web Format - формат векторной 2D-графики, созданный Autodesk.

Файл DWF может содержать чертежные элементы с некоторыми исключениями и ограничениями:

  • Рисунки: В связи с ограничениями формата в файле DWF могут сохраняться только простые изображения.
  • Не могут быть включены камеры.

Файл DXF/DWG (.dxf, .dwg)

Archicad открывает все форматы файлов DWG начиная с Autocad 2000.

Активировав команду Файл > Открыть, выберите формат файла DXF или DWG. Нажмите кнопку Параметры, чтобы открыть диалог Параметров Трансляции DXF-DWG.

Для получения подробной информации см. Открытие файлов DWG/DXF.

В большинстве случаев этот диалог можно не открывать, поскольку настроенные по умолчанию параметры позволяют открывать файлы DXF/DWG.

Прим.: Если вы работаете в AutoCAD и открываете файл DWG, сохраненный из Archicad , то может появиться предупреждение. Однако вы можете продолжить работу с файлом DWG без каких-либо проблем.

Файл MicroStation Design (.dgn) - версии 7 или 8

Выполните одно из следующих действий:

  • Воспользуйтесь командой меню Файл > Внешние Данные > Разместить Внешний Чертеж из Файла и выберите файл MicroStation Design (.dgn) (версии 7 или 8)
  • Воспользуйтесь командой меню Файл > Открыть и выберите файл MicroStation Design (.dgn) (версии 7 или 8)
  • Перетащите импортируемый файл .dgn в открыть его в текущем проекте.

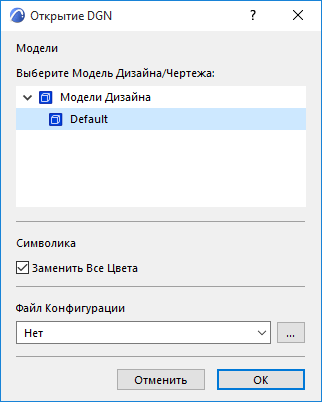

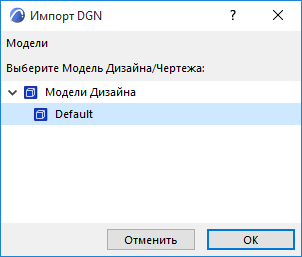

Настройте параметры в диалоге Открытия DGN или Импорта DGN.

ImportDGN.png    DGNOpen.png

Модель Дизайна/Чертежа

При помощи выпадающего меню выберите одну из моделей DGN (если файл содержит несколько моделей).

Символика

Заменить Все Цвета: Набор Перьев проекта будет заменен таблицей цветов DGN.

Прим.: Если этот маркер отмечен, и вы используете файл конфигурации, то присутствующие в нем определения заменят Набор Перьев.

Файл Конфигурации

Опционально. Используемый по умолчанию файл конфигурации (txt) находится в папке Значений по Умолчанию Archicad. Вы можете воспользоваться этим файлом или отредактировать его в соответствии со стандартами своей организации.

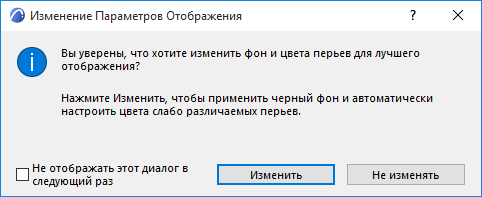

Изменение Параметров Отображения

Если файл DGN открывается при помощи команды меню Файл > Открыть, то появляется диалог, позволяющий применить черный цвет для фона.



См. также описание команды Сохранить как Файл MicroStation Design (.dgn) - версия 7.
