Экспорт 3D-моделй в виде 3D-геометрии Revit

Эта команда, предназначенная для экспорта элементов 3D-модели в Revit, создает объекты RVT с точной геометрией (включая цвета покрытий) и свойствами.

1. Откройте 3D-окно, в котором отображаются элементы для экспорта. Параметры Вида, включая Неполный Показ Конструкций, учитываются при экспорте объектов. Настройки Графической Замены игнорируются.
2. Выполните одно из следующих действий:

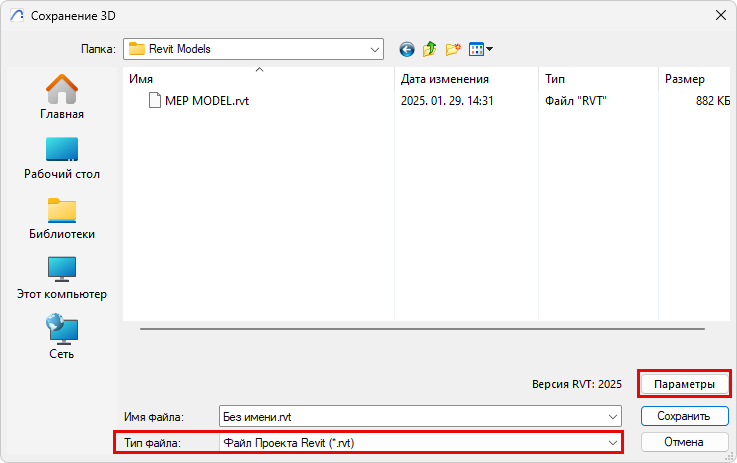

   • Активируйте команду меню Файл > Сохранить Как и выберите формат RVT.

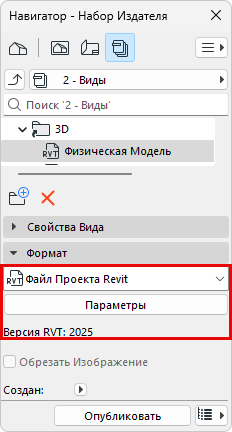

   • Добавьте 3D-вид в Набор Издателя и выберите формат Проектов Revit.



     Сохраните файл в формате RVT или Опубликуйте вид в этом формате

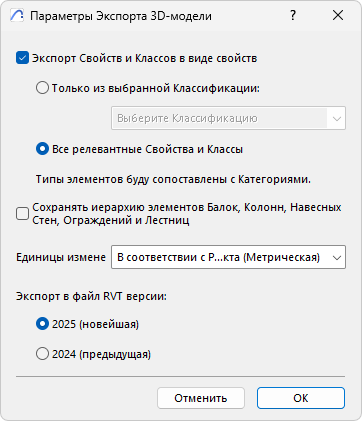

3. Нажмите кнопку Параметры, чтобы открыть диалог Параметров Экспорта 3D-модели.





   • Экспорт Свойств и Классов в виде свойств: отметьте этот маркер, чтобы включить данные Классификаций и Свойств в экспортируемую модель. Поскольку в Revit не поддерживается использование множества классов, воспользуйтесь находящимися ниже элементами управления для выбора экспортируемых свойств (или классов).
     • Только из выбранной Классификации: выберите Классификацию, Свойства которой требуется включить в экспортируемые элементы. выберите Классификацию, Свойства которой требуется включить в экспортируемые элементы. Свойства других Классификаций не будут экспортированы.
     • Все релевантные Свойства и Классы: в экспортируемые элементы будут включены все релевантные Свойства. В экспортируемые элементы будут включены все относящиеся к ним Классификации, но они будут рассматриваться в Revit как свойства.
       Прим.: Экспортируемые элементы сопоставляются с Категориями Revit на основе назначенных им типов Элементов Archicad .
   • Сохранять иерархию элементов Балок, Колонн, Навесных Стен, Ограждений и Лестниц: активируйте этот маркер, чтобы экспортировать элементы этих типов в виде единых элементов. В случае деактивации этого маркера элементы будут экспортированы в виде иерархических наборов (например, экспортированная Навесная Стена будет содержать отдельные элементы Рам и Панелей).
   • Единицы Измерения: Выберите вариант в соответствии с Рабочими Единицами Проекта, чтобы автоматически использовать метрическую или имперскую систему, либо задайте единицы вручную.
   • Версия файла: Выберите предпочтительную версию Revit для сохранения.

     Note:

     • 2D-данные, такие как Чертежи и Макеты, не экспортируются.
     • Параметры GDL-объектов не экспортируются.
     • Данные об Этажах и о Проекте не экспортируются.
     • Для экспортированных файлов RVT можно применять в Revit функцию Проверки Пересечений (обнаружения коллизий).
     • Зоны экспортируются только в виде 3D-объемов, по этой причине их нельзя использовать для автоматического создания Помещений Revit.
     • Элементы экспортируются в виде так называемых Элементов Revit DirectShape (элементов взаимодействия). Их можно использовать в качестве элементов опорной модели. По этой причине экспортируемые Стены не будут являться полноценными стенами со всеми доступными наборами функций, но лишь опорными (ссылочными) элементами Стен.
     • Экспортируемая геометрия блокируется и не может быть изменена.
     • В Revit элементы DirectShape не имеют материалов; они обладают только цветами (с учетом параметра прозрачности). По этой причине можно экспортировать только Покрытия (но не Строительные Материалы).
