Экспорт в Artlantis

Вы можете экспортировать модель в формат файла Artlantis с помощью специальных плагинов. Можно перенести геометрию, текстуры, перспективные камеры, параметры солнца, освещение и слои.

Плагин для экспорта доступен по запросу здесь: Artlantis Взаимодействие с Archicad

Экспорт Моделей

  1. В 3D-окне Archicad активируйте перспективную проекцию.
  2. Воспользуйтесь командой меню Файл > Сохранить как....
  3. Выберите из списка форматов нужную версию Artlantis (*.atl).
  4. Нажмите кнопку Сохранить.

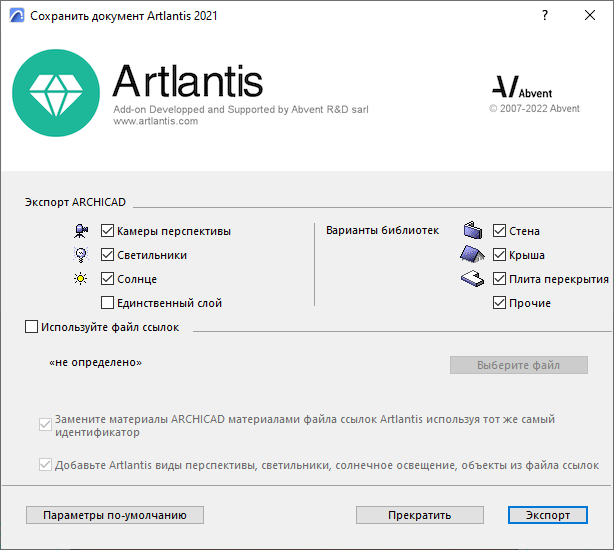

В открывшемся диалоге Экспорта можно выбрать сохранение нового файла Artlantis или обновление уже существующего файла .atl, ранее переданного в Artlantis.



Создание нового файла

Отметьте экспортируемые элементы.

  • Перспективные камеры. Все созданные в Archicad  камеры появятся в списке Инспектора перспектив Artlantis.
  • Источники света*. Все присутствующие в проекте источники света появятся в списке Инспектора источников света Artlantis.
  • Солнце*. Гелиодон (географическое расположение, дата и время) появляется в списке Инспектора гелиодонов Artlantis.
  • Единственный слой: При отметке этого маркера все слои Archicad экспортируются на единственный слой Artlantis. Если он не отмечен, то все слои Archicad будут преобразовываться в список слоев Инспектора объектов Artlantis.

    *Примечание: Если в диалоге экспорта маркеры источников света и солнца недоступны, откройте диалог Параметров Визуализации (Документ > Визуализация), выберите Основной Механизм Визуализации и отметьте маркеры соответствующих источников света.

  • Параметры Текстур Стен, Крыш, Перекрытий, Другие*: Будут экспортироваться связанные с Покрытиями текстуры.

    *Примечание: Вариант Другие включает такие инструменты, как Колонна, Балка, Лестница, Дверь, Окно, 3D-сетка и Объект.

Обновление файла .atl, уже переданного в Artlantis

Все элементы управления, описанные в разделе Создание нового файла, доступны и здесь.

  1. Активируйте маркер Использования Ссылочного Файла.
  2. Нажмите кнопку Выбора Файла.
  3. Укажите путь к ранее созданному файлу .atl.

Параметры...

  • Заменить покрытия Archicad покрытиями из ссылочного файла Artlantis с использованием одного и того же идентификатора
  • Добавить перспективные виды, гелиодоны, источники света, объекты из ссылочного файла Artlantis

Если любой из этих маркеров отмечен:

Новые элементы проекта Archicad  (геометрические элементы, проекции, источники света и гелиодоны) будут экспортироваться только при условии их отсутствия в ссылочном файле.

Примечание об экспорте криволинейных элементов

По умолчанию криволинейные элементы экспортируются в Artlantis и никогда не сглаживаются. Для сглаживания криволинейных элементов в Artlantis перейдите к области Advanced Parameters в закладке Shaders inspector, выберите требуемое покрытие и используйте ползунок Smoothness.
