Другие Форматы (Открытие)
Файл HPGL (.plt)
Для получения подробной информации см. Вывод на плоттер.
Усовершенствованный метафайл Windows (.emf)
Метафайл Windows (.wmf)
Файл Данных Облака Точек (.e57)
Геодезические данные (.xyz)
Импорт любого текстового файла, содержащего xyz-данные (например, геодезические данные) или аналогичные данные приводит к автоматическому созданию элемента 3D-сетки.
Прим.: Для получения информации о преобразовании файлов .xyz в объекты Облаков Точек, доступные для размещения в проектах, см. Работа с Облаками Точек.
Прим.: Текстовый файл должен содержать строки данных, каждая строка содержит три числовых значения. Каждой строке может предшествовать дополнительный числовой ID. Между данными используйте разделители. Следует использовать один и тот же разделитель. Разделителем может быть точка с запятой или символ пробела; Вы также можете использовать в качестве разделителя запятые и точки при условии, что они не используются в обозначении чисел. В любой строке с 3-мя данными (или 3+1 в случае наличия ID) предшествующие или последующие нечисловые данные рассматриваются как комментарии и они не учитываются. Если в текстовом файле данные присутствуют в неправильном формате, выводится предупреждающее сообщение о том, что файл не может быть прочитан.
- Активируйте команду Файл > Взаимодействие > Разместить 3D-сетку на Основе Геодезических Данных.
- В открывшемся диалоговом окне найдите необходимый файл .txt или .xyz.

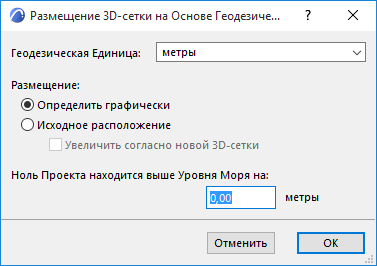

- Открывается диалоговое окно Размещение 3D-сетки на основе геодезических данных:
Размещение:
- Определить графически. Размещение 3D-сетки производится щелчком в требуемом месте.
- Исходное расположение. Новая 3D-сетка размещается согласно нулевой точке, заданной в файле геодезических данных.
В этом случае предоставляется возможность после размещения 3D-сетки увеличить изображение согласно новой 3D-сетки.
Ноль проекта находится выше уровня моря на. Укажите здесь возвышение проектного нуля относительно уровня моря (в указанных Вами единицах измерения геодезических данных). Archicad использует эту величину при преобразовании z-значений геодезических данных файла в 3D-сетку.
