Назначение и Редактирование Значений IFC-свойств/Реквизитов

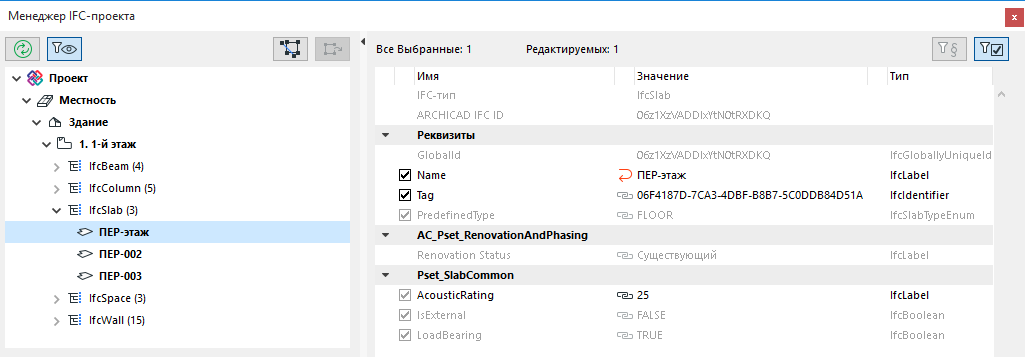

Выбрав любой элемент в Менеджере IFC-проекта, вы можете заменить любое значение его редактируемого свойства или реквизита.

Способ отображения Реквизитов и IFC-свойств в Менеджере IFC-проекта зависит от их статуса:

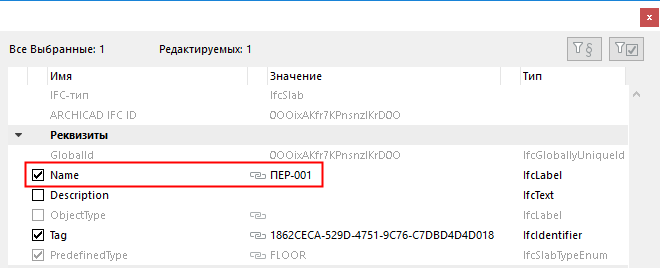

• ЧЕРНЫЙ: редактируемые элементы, которые можно заменить специальными значениями.
• Маркер: активация маркера означает, что у свойства или реквизита есть некое значение.





  Прим.: Помните, что применение фильтра “Показ только свойств со значениями” приводит к тому, чтобы элементы без значений не будут отображаться. См. Фильтрация отображаемых в Менеджере IFC-проекта данных .

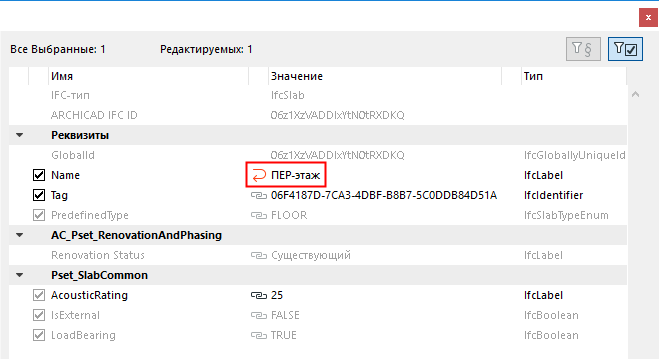

• КРАСНАЯ СТРЕЛКА: замененные значения помечаются красной стрелкой. Щелчок на этой стрелке восстанавливает исходное значение.





• СЕРЫЙ ШРИФТ: значения не могут быть изменены в Менеджере IFC-проекта.
• IFC -типы элементов зависят от Сопоставления Типов, настраиваемого в IFC-трансляторе Предпросмотра. Здесь эти элементы нельзя отредактировать.
• Цепочка: Это значение получено из другого диалога. Пример:

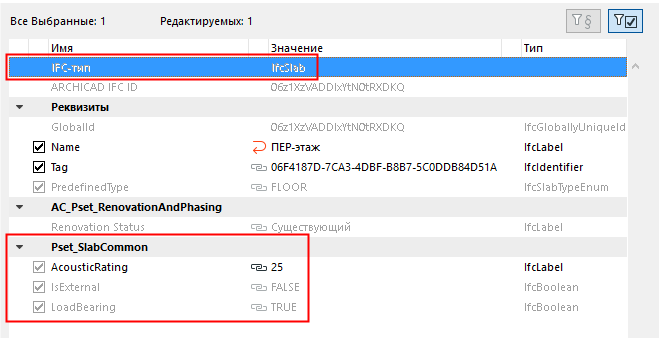

  • IFC-свойства IsExternal и LoadBearing  (см. иллюстрацию ниже) отображаются серым цветом и не могут быть изменены здесь.

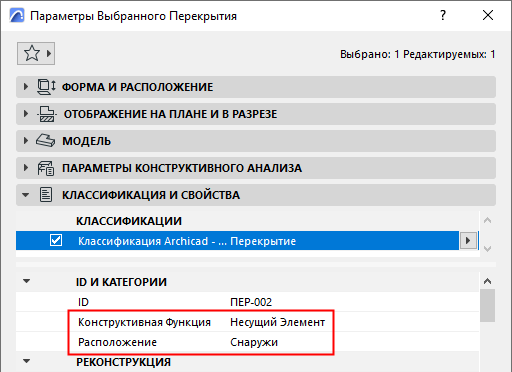

    • Эти значения зависят от настроек диалога Параметров элемента: значение “LoadBearing” получено на основе параметра Конструктивной Функции, а “IsExternal” зависит от параметра Расположения.





• Наборы Свойств, не содержащие ни одного Свойства, удаляются из списка автоматически.
