Применение Предопределенных Правил

Эта функция предназначена для создания специальных данных Ссылок на Классификацию на основе автоматических правил (в формате xml).

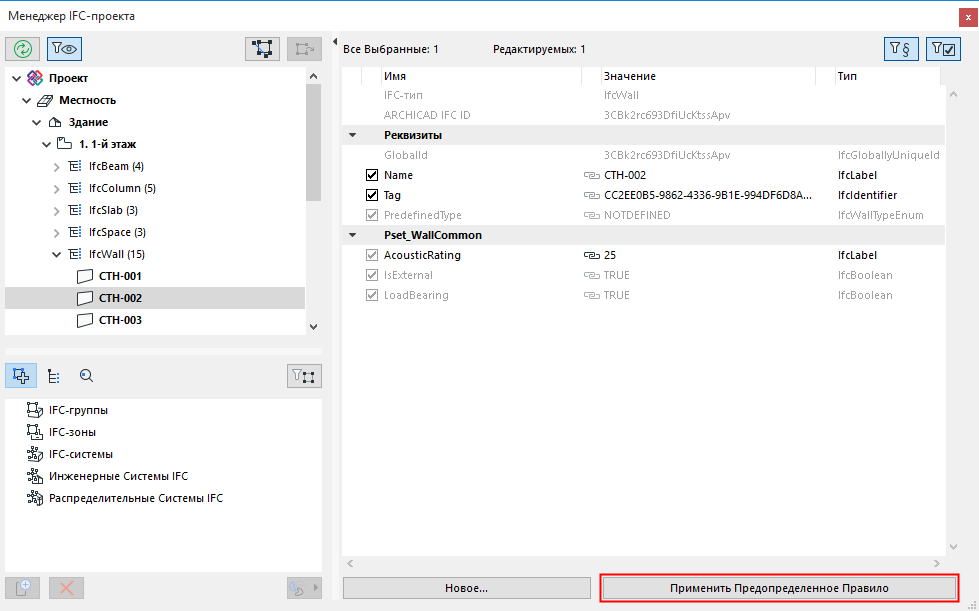

  1. В Менеджере IFC-проекта нажмите кнопку Применить Предопределенное Правило.


Существуют три типа преднастроенных правил, различающихся своей структурой:

  • Правило "Древовидного списка" - выберите элемент из древовидной базы данных для создания новых данных;
  • "Табличное" правило - выберите строку таблицы для создания новых данных;
  • "Командное" правило - активируйте команду-правило для создания новых данных.

Программа содержит встроенные правила (их набор зависит от версии локализации Archicad ).

  • Все существующие и новые правила должны находиться в следующей папке:
  • Windows:Graphisoft\Archicad \Defaults\IFC Rules
  • Mac:Applications\Archicad \Defaults\IFC Rules

Применение Предопределенного Правила: Пример

Назначение классификации перекрытиям крыши (IfcSlabs) при помощи правила “OmniClass / Table 21 - Elements”.

  1. Выберите в модели элементы перекрытий, которые требуется классифицировать (можно воспользоваться командой Найти и Выбрать). Откройте диалог Параметров Элемента и в панели Категории и Свойства нажмите кнопку “Управление IFC-свойствами”. Можно также воспользоваться Менеджером IFC-проекта, выбрав соответствующие определения IfcSlab в дереве содержимого.

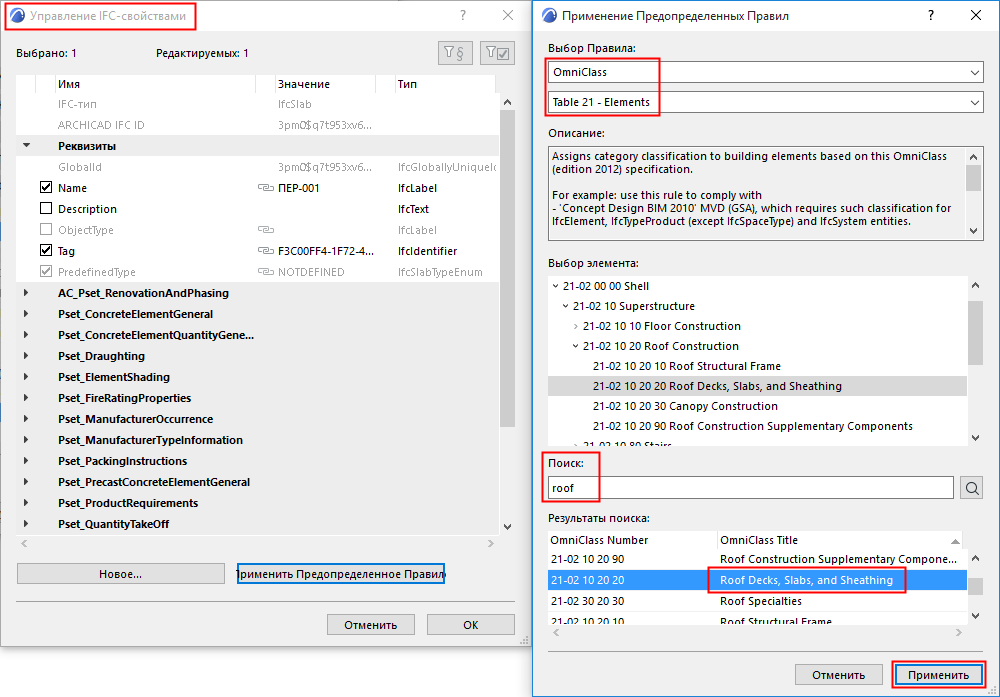

  2. Нажмите кнопку Применения Предопределенного Правила. В открывшемся диалоге выберите правило “OmniClass / Table 21 - Elements”.
  3. В поле Поиска по базе данных введите слово “roof” и нажмите кнопку поиска (поиск по правилам, присутствующим в базе данных (по древовидному списку и таблицам), осуществляется на основе любого текстового запроса).
  4. В поле результатов поиска выберите элемент “Roof Decks, Slabs, and Sheathing”.

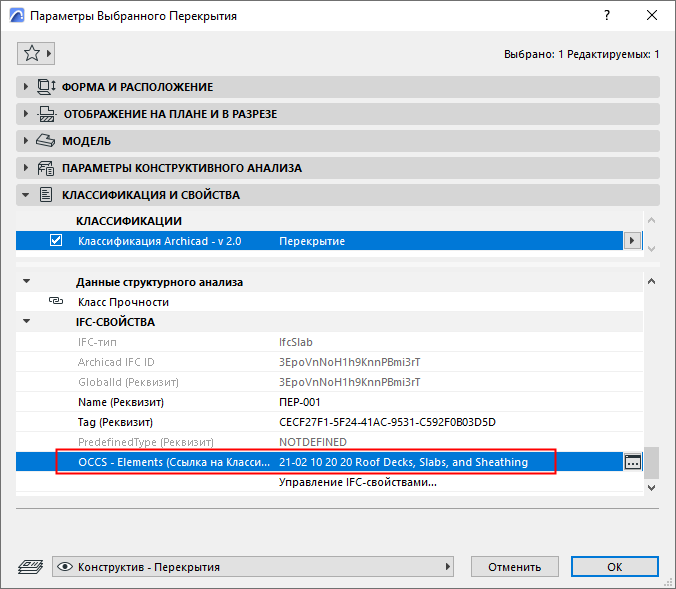

  5. Нажмите кнопку Применить. В результате будет создана Ссылка на Классификацию с именем “Roof Decks, Slabs, and Sheathing”, значением ItemReference “21-02 10 20 20” и дополнительными данными, соответствующими стандарту OmniClass.


Примечания

  • Из списка "Выбора Правил" можно выбрать только применимые для конкретного элемента правила (например, если вы выберете в дереве содержимого определение IfcProject, то будет доступно правило “Concept Design BIM 2010 (US GSA) / Project Client/Owner and Project Architect”). Названия всех недоступных правил отображаются серым цветом.
  • IfcElement включает здание, распределительные элементы (MEP) и мебель.
  • Некоторые правила недоступны в диалогах Параметров, если они относятся к элементам, не имеющим диалогов Параметров  (например, IfcBuilding, IfcBuildingStorey, IfcOccupant, IfcProject и IfcGroup).
  • Вы можете создавать и собственные правила в формате .xml. Мы рекомендуем внимательно проанализировать структуру файла существующего правила (он может содержать много правил) и создать новое правило, продублировав файл существующего правила под другим именем.
