Стандартные и специальные IFC-данные элементов, созданных в результате импорта элементов IFC-модели, отображаются на уровне элементов в диалогах их Параметров.

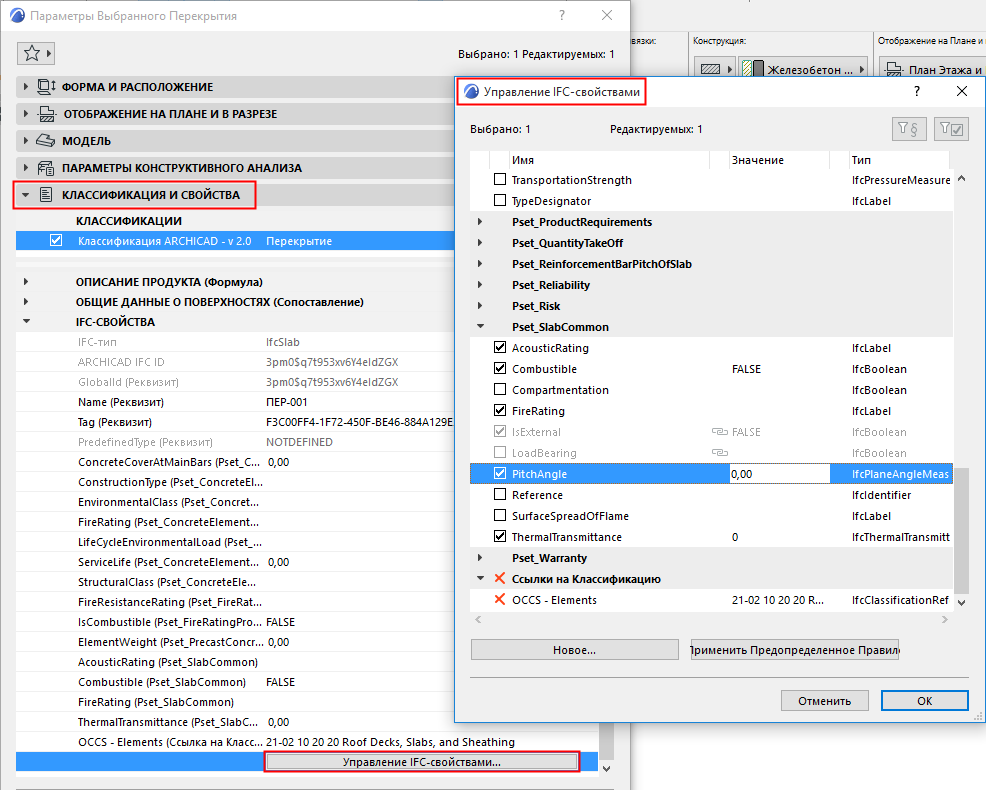

Новые IFC-данные элементов можно создать вручную или автоматически на основе предопределенных правил в диалоге Управления IFC-свойствами, который можно открыть из диалога Параметров Элемента (панель Классификация и Свойства). Интерфейс и функции диалога Управления IFC-свойствами полностью совпадают с правой стороной диалога Менеджера IFC-проекта.
Новые данные появляются в разделе IFC-свойств, находящемся в панели Классификации и Свойств диалогов Параметров элементов. Здесь же можно ввести значения в пока не заполненные поля данных.
Работа с IFC-данными: Параметры Элементов и Менеджер IFC-проекта
Диалог Параметров Элемента
Менеджер IFC-проекта
уровень управления
только на уровне элементов
на уровне всего проекта
Владелец IFC-данных
Элементы здания
Зона (IfcSpace)
Элементы здания
пространственные элементы:
IfcProject
IfcSite
IfcBuilding
Этаж (IfcBuildingStorey)
Зона (IfcSpace)
IFC-назначения
Тип Продукта IFC
IFC-контейнеры
Команды
собирает и отображает все IFC-данные
позволяет создавать, редактировать и удалять IFC-данные
позволяет использовать преднастроенные правила
фильтрует Сопоставление свойств
фильтрует только IFC-данные, имеющие значения
собирает и отображает все IFC-данные
позволяет создавать, редактировать и удалять IFC-данные
позволяет использовать преднастроенные правила
фильтрует Сопоставление свойств
фильтрует только IFC-данные, имеющие значения
навигация между моделью Archicad и IFC-моделью
Отображение содержимого Зон (IfcSpace).
Назначение элементам привязки напрямую к IfcSite или IfcBuilding.
