Настройка Критериев элементов при помощи IFC-данных

IFC-данные можно применять в качестве критериев элементов при использовании следующих функций:

• Найти и Выбрать
• Резервирование Элементов по Критериям (Teamwork)
• Схемы Интерактивного Каталога - списки IFC-данных, назначенных элементам проекта

В этих диалогах:

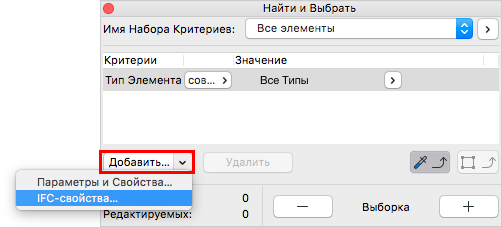

1. При настройке критериев элементов выберите команду “IFC-свойства”, присутствующую в выпадающем меню рядом с кнопкой Добавить.

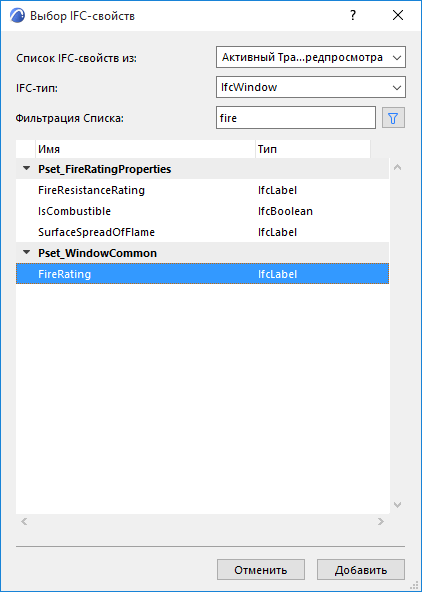

2. В результате будет открыт диалог Выбора IFC-свойств.

   Выбор IFC-свойств

   Этот диалог содержит все IFC-данные элементов проекта.

   Список данных можно фильтровать:

   • Можно отобразить IFC-свойства Активного Транслятора Предпросмотра (вместо используемых в настоящий момент в Проекте). Например, вам может потребоваться настроить набор критериев диалога Найти и Выбрать, содержащий свойства (такие как Огнестойкость), отсутствующие в проекте.
   • Можно найти IFC-данные, относящиеся только к определенному IFC-типу и/или
   • Можно найти IFC-данные путем ввода любого текста в поле “Фильтра”.





3. Выберите элемент IFC-данных, который должен использоваться в качестве критерия элементов. Затем нажмите кнопку Добавить.
   • Можно выбрать и сразу несколько элементов списка.
   • Если выбирается Набор Свойств, то все его Свойства добавляются в критерии поиска.
   • Если выбрать папку Реквизитов или Ссылок на Классификацию, то все элементы папки будут добавлены в виде критериев

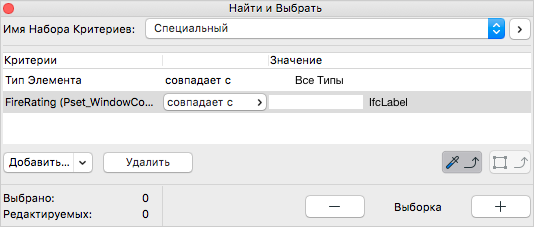

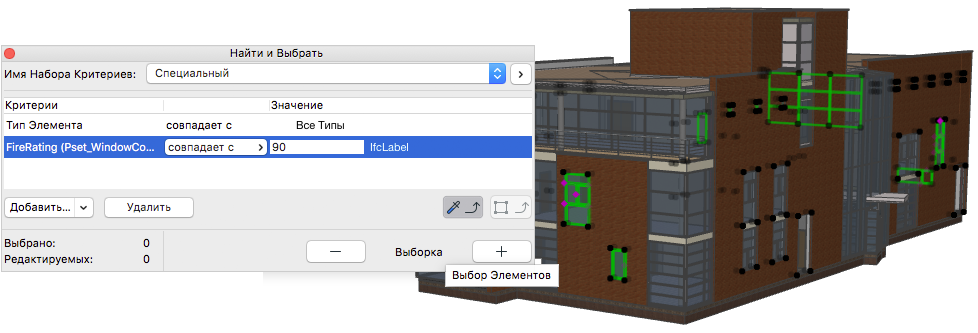

4. Настройте операторы и значения критериев согласно их типу (метка, целое, логическое и т.д.).
   Прим.: В диалоге Найти и Выбрать: Можно получить значения IFC-данных из модели при помощи инструментов Восприятия и Копирования Параметров элементов с теми же типами IFC-данных).





Использование IFC-свойств в Схемах ИК

• Выбор Набора Свойств приводит к добавлению всех его Свойств в виде Полей Каталога.
• При выборе “IFC-назначения” в качестве параметра для Поля Каталога, таблица будет содержать список (в нередактируемом виде) всех этих IFC-назначений (их ветвей), которым принадлежат элементы. Если элемент имеет несколько Назначений, то все они будут перечислены с разделением знаком “;”.
• Если каталог формируется по данным “Типа Продукта IFC”, то он будет содержать два столбца: "Тип Продукта IFC - Тип” (например, ‘IfcWallType’) и “Тип Продукта IFC - Имя” (Реквизит Name Типа Продукта IFC).

Использование Типов Данных IFC в качестве Критериев Элементов

В интерфейсе выбора критериев или полей (например, в диалоге Найти и Выбрать):

1. Нажмите кнопку Добавить.

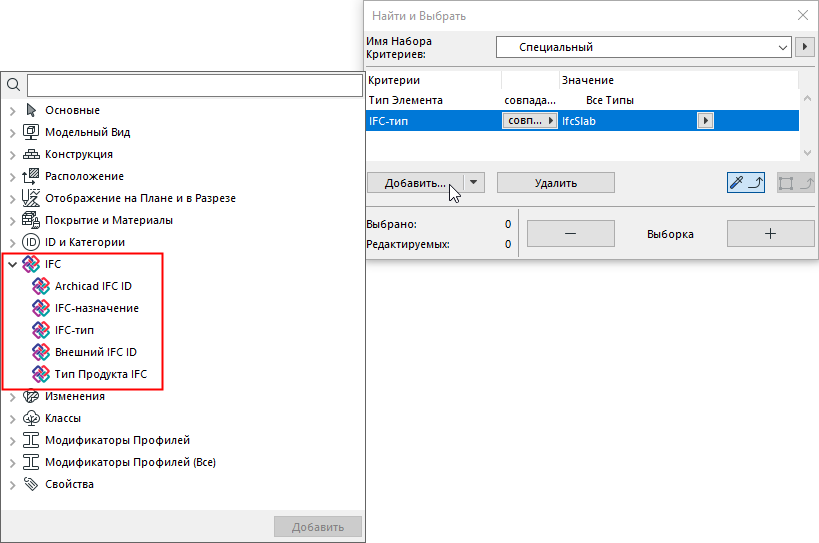

2. Из открывшегося списка Свойств выберите Тип Данных IFC:





   • Archicad IFC ID (IFC-реквизит Globalid, автоматически назначаемый каждому элементу)
   • Внешний IFC ID (IFC-реквизит Globalid, назначаемый элементам в процессе IFC-импорта).
   • IFC-назначение, например, IFC-группа.
   • IFC-тип (см. ниже)
   • Тип Продукта IFC, например, IfcColumnType.

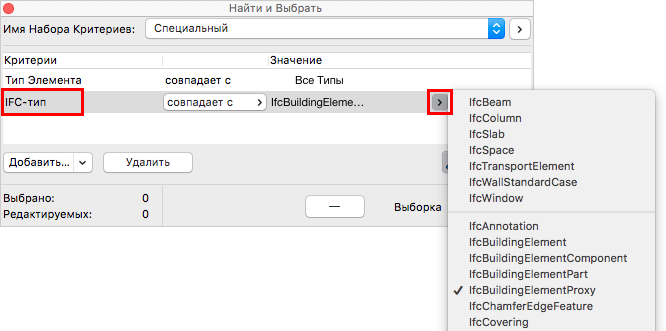

3. Для IFC-типа: список делится на все доступные в проекте типы (выше разделяющей линии) и все типы, которые могут быть отображены и применены в программе (ниже линии).





Список IFC-типов также содержит все “родительские” типы элементов (с точки зрения иерархии IFC-определений элементов) , например, IfcBuildingElement.

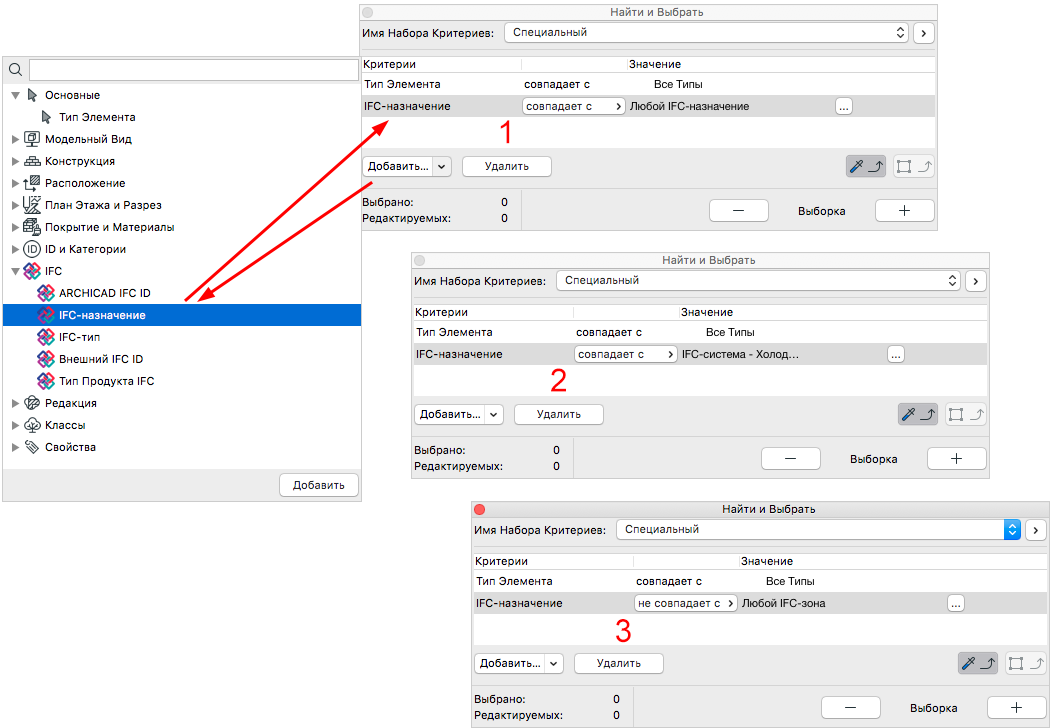

Примеры использования IFC-данных в качестве критериев диалога Найти и Выбрать:

1. Поиск элементов, задействованных в любых Назначениях.
2. Поиск элементов конкретной IFC-системы.
3. Поиск всех Зон, пока не сгруппированных в IFC-зоны.





   Прим.: В диалоге Найти и Выбрать: Функция Захвата Параметров не действует для критериев IFC-назначения и Типа Продукта IFC.
