Сопоставление Свойств для IFC-импорта

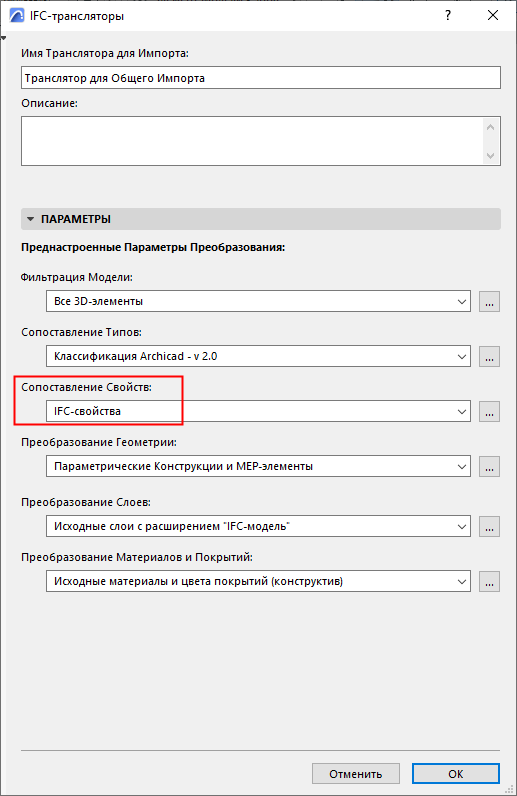

Файл > Взаимодействие > IFC > IFC-трансляторы
Выберите Транслятор для Импорта и откройте преднастроенный набор Сопоставления Свойств.
Преднастроенный набор Преобразования служит для управления импортом свойств IFC-элементов.
Связанные Темы:

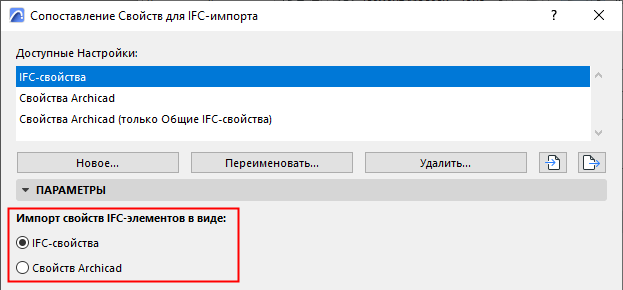

Выбор Способа Импорта
Выберите IFC-свойства или Свойства Archicad:
Импорт в качестве IFC-свойств
- Этот вариант используется по умолчанию: в проект импортируются все свойства IFC-элементов.
- Эти данные будут доступны в качестве IFC-свойств в различных частях интерфейса проекта, таких как диалог Найти и Выбрать и Параметры Схем элементов. (таким образом IFC-свойства импортировались в ранние версии Archicad).
- Выбор этого варианта позволяет не выполнять Сопоставление Свойств.

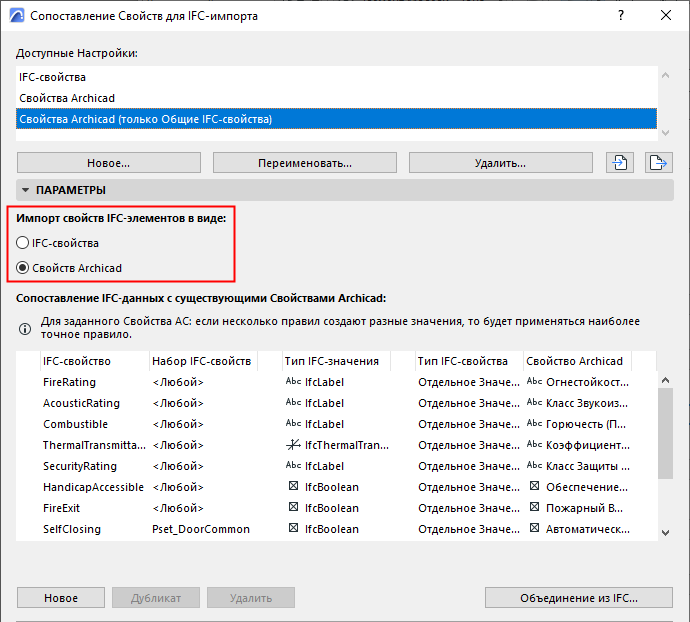

Импорт в качестве Свойств Archicad
Этот вариант может пригодиться, если вы хотите, чтобы определенные данные IFC-свойств были доступны в функциях, работающих со Свойствами Archicad (но не с IFC-свойствами). К подобным функциям относятся:
Выбор этого варианта активирует таблицу сопоставлений. В ней можно настроить импорт значений IFC-свойств в существующие свойства.
- Каждое IFC-свойство в списке (определяемое при помощи первых четырех столбцов таблицы) сопоставляется с существующим Свойством Archicad (в крайнем правом столбце).
- Новые Свойства Archicad в текущем проекте не создаются.
- IFC-свойства, не включенные в эту таблицу сопоставления, в процессе импорта игнорируются.
Помните:
- Набор доступных для элемента Свойств Archicad, зависит от назначенного элементу Класса.
- Каждое Свойство Archicad имеет значение по умолчанию (задаваемое в Менеджере Свойств).
- Для импортированных IFC-элементов эта таблица позволяет изменить значения Свойств Archicad по умолчанию на специальные, если доступны применимые IFC-данные.
