Преобразование Геометрии для IFC-импорта

Файл > Взаимодействие > IFC > IFC-трансляторы

Выберите Транслятор для Импорта и откройте преднастроенный набор Преобразования Геометрии.

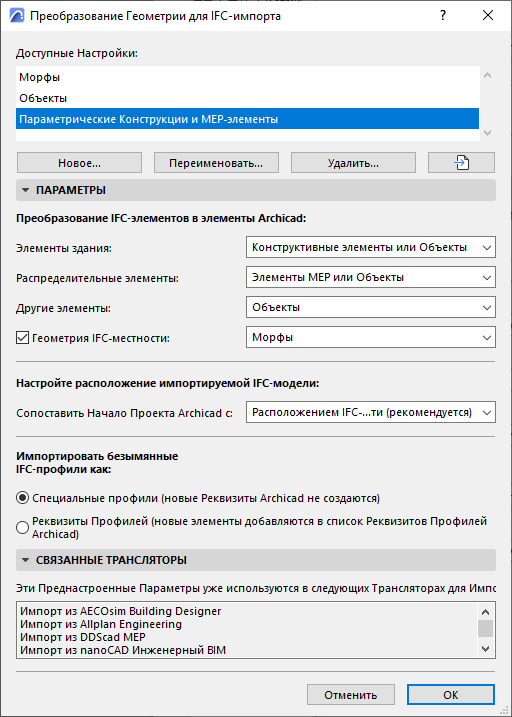

Этот диалог предназначен для настройки преобразования геометрии импортируемых IFC-элементов.



Элементы Здания

Convert to (Преобразовать в).

  • Конструктивные элементы или Объекты
  • Конструктивные элементы или Морфы

    При использовании этих вариантов IFC-элементы, относящиеся к супертипу IfcBuilding (IfcWall, IfcColumn, IfcBeam, и т.д.) преобразуются в редактируемые “Конструктивные" элементы: (Стены, Колонны, Балки и т.д.).

    Преимущество преобразования импортируемых элементов в конструктивные элементы  заключается в том, что полученные элементы будут оставаться параметрическими и для них будут использоваться функции программы (например, автоматическое пересечение).

    Даже при выборе варианта “Конструктивные элементы”, некоторые элементы не будут преобразованы в элементы Archicad. Это относится к элементам BREP-геометрии и к элементам, не имеющим аналогов в Archicad .

    Подобные элементы можно преобразовать в редактируемые Морфы или в Объекты (“конструктивные элементы или Объекты/конструктивные элементы или Морфы”).

  • Морфы
  • Объекты
  • Преобразование элементов в Морфы или в Объекты гарантирует точную передачу геометрии.
  • Создаваемые Морфы доступны для редактирования.
  • Получаемым Библиотечным Элементам назначаются подтипы на основе типов исходных IFC-определений. Например, элементу IfcColumn, конвертируемому в Объект, назначается подтип “Колонна”.

Распределительные элементы

Этот вариант применяется для импортируемых элементов, относящихся к домену MEP (IfcDistributionElement).

Эти элементы могут быть преобразованы в:

  • Морфы
  • Объекты
  • Преобразование элементов в Морфы или в Объекты гарантирует точную передачу геометрии.
  • Создаваемые Морфы доступны для редактирования.
  • Получаемым Библиотечным Элементам назначаются подтипы на основе типов исходных IFC-определений. Например, элементу IfcColumn, конвертируемому в Объект, назначается подтип “Колонна”.
  • Элементы MEP: этот параметр генерирует MEP-элементы на основе присутствующих в проекте MEP-элементов. Выбирая последний вариант стоит помнить, что инженерная IFC-модель может содержать не все данные, необходимые для генерации параметров. В этом случае создаются непараметрические элементы MEP-оборудования или Объекты с ограниченными наборами данных.

Другие элементы

Этот параметр управляет преобразованием элементов, не относящихся к конструктивным или распределительным элементам (таких как мебель или транспортные элементы).

  • Морфы
  • Объекты
  • Преобразование элементов в Морфы или в Объекты гарантирует точную передачу геометрии.
  • Создаваемые Морфы доступны для редактирования.
  • Получаемым Библиотечным Элементам назначаются подтипы на основе типов исходных IFC-определений. Например, элементу IfcColumn, конвертируемому в Объект, назначается подтип “Колонна”.

Геометрия IFC-местности

Активация этого маркера приводит к импорту геометрии IfcSite.

Импортируемая геометрия может быть преобразована только в редактируемые Морфы или в Объекты. (Геометрия IfcSite не может быть преобразована в 3D-сетку)

Настройте расположение импортируемой IFC-модели

Сопоставление Начала Проекта Archicad с:

  • Расположением IFC-местности (рекомендуется)
  • Началом Глобальных Координат IFC

Импорт безымянных IFC-профилей

Выберите способ обработки безымянных импортированных IFC-профилей:

  • Специальные Профили (выбор этого варианта не приводит к созданию новых реквизитов в проекте)
  • Реквизиты Профилей (новые реквизиты Профилей добавляются в проект)

Примечания о Преобразовании Геометрии

  • Количество вновь создаваемых геометрических элементов (при генерации Морфов) или Библиотечных Элементов (при генерации Объектов) сводится к минимуму.
  • Объекты можно разместить во Вложенной Библиотеке проекта или сохранить в связанной библиотеке ( См. Локальные Настройки IFC ).
  • Некоторые IFC-модели могут содержать элементы особой геометрии, которые нельзя преобразовать в Морфы, даже если был выбран вариант создания Морфов. В подобных ситуациях создаются Объекты Archicad для достижения наилучшего соответствия геометрии.
  • Импортируемые элементы IfcSpace всегда преобразуются в Зоны, соответствующие исходной геометрии элементов.
