Фильтрация Модели для Импорта (Дополнительная Фильтрация)

Выполняя Связывание, Объединение или Открытие IFC-файла, вы должны выбрать IFC-транслятор для Импорта, который будет управлять процессом преобразования данных. Каждый IFC-транслятор для Импорта имеет фильтр (см. Фильтрация Модели для IFC-импорта), определяющий элементы IFC-модели, которые должны быть импортированы в проект Archicad  (и какие должны игнорироваться).

Каждый Транслятор для Импорта содержит также и другой, дополнительный Фильтр Модели. Этот диалог (Фильтрации Модели для Импорта) позволяет более точно настроить набор импортируемых IFC-элементов на основе различных категорий (типа, этажа, владельца и т.д.).

Однако этот диалог дополнительной Фильтрации Модели для Импорта не открывается по умолчанию. Чтобы использовать эту функцию, ее необходимо включить в диалоге Параметров IFC-трансляции.

  1. Откройте файл шаблона, содержащий используемые IFC-трансляторы.

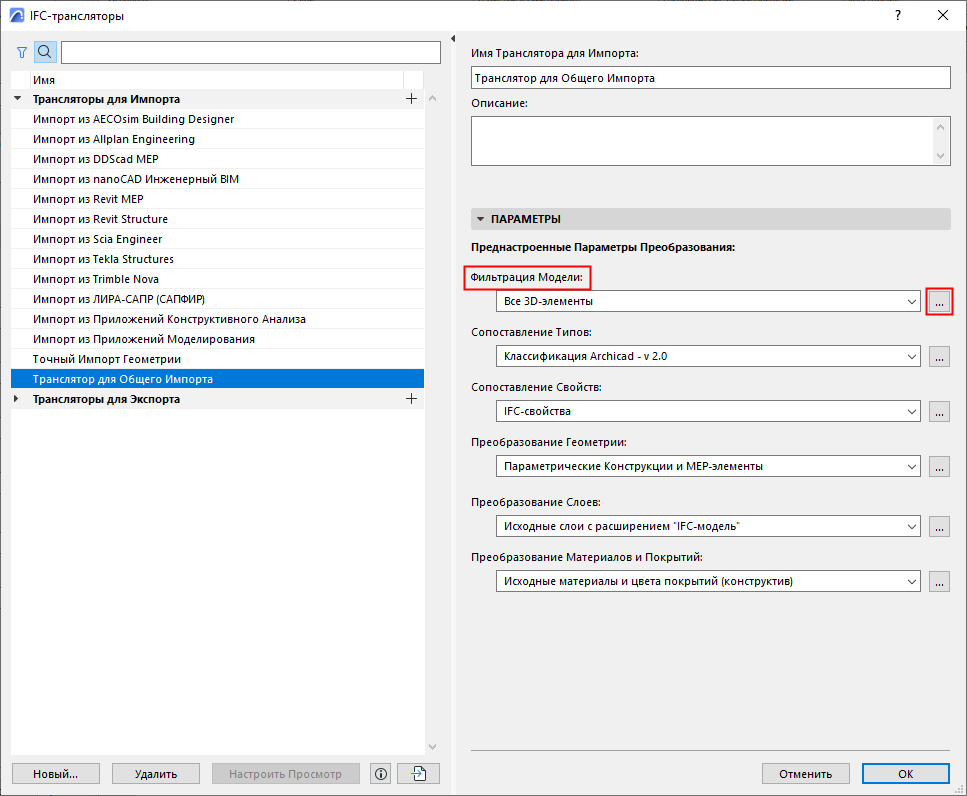

  2. Активируйте команду меню Файл > Взаимодействие > IFC > IFC-трансляторы.
  3. Выберите Транслятор для Импорта.
  4. В разделе Параметров нажмите кнопку Параметров Фильтрации Модели.

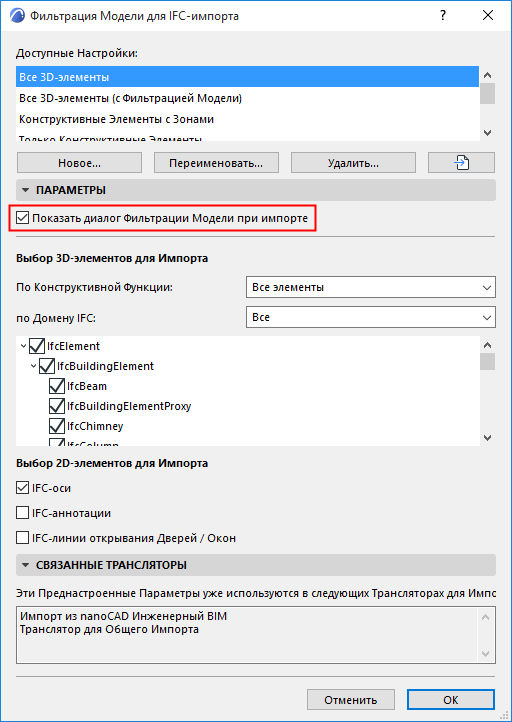

  5. Активируйте маркер Показать диалог Фильтрации Модели при импорте.


В результате диалог Фильтрации Модели для Импорта будет появляться автоматически в процессе открытия, связывания или объединения IFC-файла с проектом. В этом диалоге вы сможете настроить специальную фильтрацию импортируемых элементов.

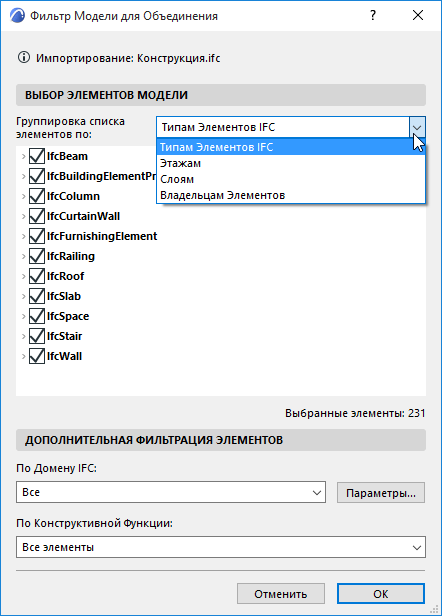

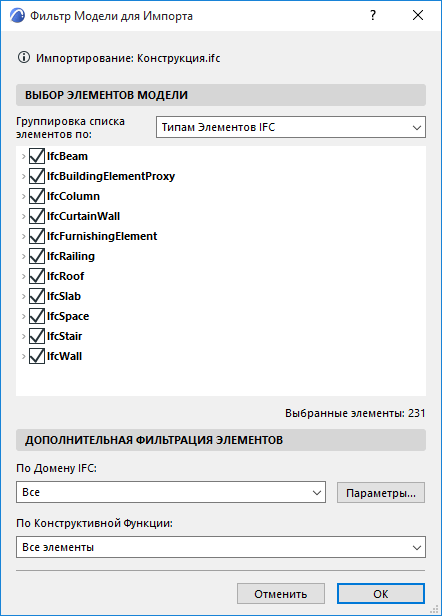

ModelFilterOpen.png     ModelFilterMerge.png

Группировка списка элементов по

Для упрощения фильтрации элементы группируются по:

  • Типам Элементов IFC
  • Этажам: список элементов упорядочивается по этажам, на которых они расположены.
  • Слоям: список упорядочивается по слоям, назначенным IFC-элементам.
  • Владельцам Элементов: элементы и типы элементов упорядочиваются по их создателям в IFC-модели.

Примечание о Владельцах Элементов

  • Элементы IFC-моделей всегда содержат информацию о владельцах. При многократной передаче IFC-файла между несколькими пользователями элемент может иметь и несколько владельцев.
  • Определение ifcProject, как и все прочие IFC-определения, имеет владельца. Информация о владельце определения ifcProject добавляется в Информацию о Проекте при импорте IFC-модели в Archicad . При экспорте всем элементам модели назначается этот владелец.

Дополнительная Фильтрация Элементов

При необходимости элементы можно дополнительно отфильтровать по Домену IFC или по Конструктивной Функции.
