Определения Модельного Вида

Определение Модельного Вида (ОМВ или (Определение IFC-вида) - это рекомендуемый набор данных и элементов, который должна содержать IFC-модель в зависимости от ее предназначения.

Определения Модельных Видов формируются buildingSMART International и иными специализированными организациями.

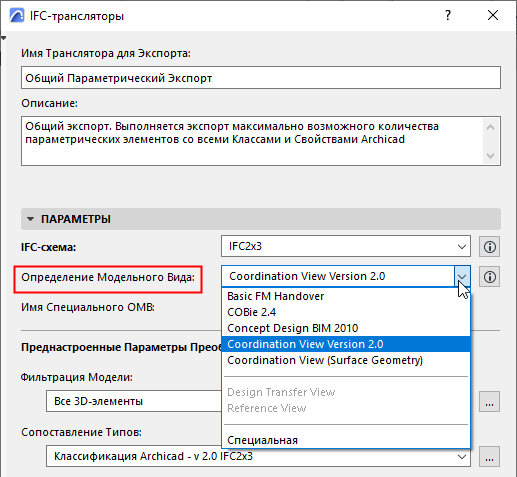

При экспорте и импорте в формате IFC поддерживаются следующие Определения Модельного Вида (выберите ОМВ в Параметрах Транслятора для Экспорта):

Схема IFC2x3

• Coordination View - это наиболее распространенный вид IFC-схемы. В основном он предназначен для обмена архитектурными, конструктивными и эксплуатационными Информационными Моделями Зданий. Он содержит определения о пространствах, конструктивных и инженерных элементах. Archicad имеет сертификат импорта и экспорта IFC2x3 Coordination View 2.0.
• Coordination View (Surface Geometry) - Скоординированный Вид (Геометрия Поверхности) IFC2x3 - это упрощенный формат публикации (т.е. поднабор) Coordination View. Этот формат (как и IFC4 Reference View) хорошо подходит для просмотра (так как все программы просмотра IFC поддерживают данный формат), координации проектирования, обнаружения противоречий и проверки коллизий. "Coordination View (Surface Geometry)" означает, что каждый элемент экспортируется в соответствии с собственной геометрией  BREP (boundary representation - контурное представление). Этот метод лучше всего подходит для передачи реальных форм элементов, определяемых специальными сечениями, соединениями и операциями твердотельного моделирования. Однако применение этот метода приводит к потере параметров, а BREP-элементы импортированных IFC-файлов становятся недоступны для редактирования.
• IFC2x3 Basic FM Handover View - это расширенная версия Coordination View  (разработана buildingSMART), определяющая основные требования к информации, необходимой для эксплуатации объектов (FM). Основная область применения - составление ведомостей пространств и оборудования для эксплуатации инженерных систем зданий. Basic FM Handover View отвечает следующим требованиям, выходящим за рамки вышеупомянутого Coordination View: связывание компонентов мебели и оборудования с пространствами (Содержимое Пространства, IFC-система), связывание пространств с зонами (IFC Zone), назначение классификации пространствам и компонентам (Ссылка на Классификацию), назначение компонентам основных свойств производителя (стандартные и специальные IFC-свойства), связывание дверей и окон с пространствами (Пространственные Границы), назначение компонентам информации о типе (Тип Продукта IFC) и экспорт основных количественных показателей всех компонентов и пространственных конструкций проекта. Использование этого ОМВ является обязательным требованием, предъявляемым buildingSMART и другими организаций к различным проектам. В качестве примера можно назвать спецификации COBie (Construction-Operations Building information exchange/обмен информацией о Строительных Операциях Зданий), которые используются при передаче информации, относящейся к эксплуатации объектов (FM). Это формат электронной таблицы данных для передачи поднаборов информации о модели здания, а не о геометрии его модели. Полученные данные легко конвертируются в документацию COBie с помощью бесплатных или коммерческих программ конвертации.
• Существуют и иные Определения Модельного Вида (как правило, они представляют собой расширенные варианты Coordination View), созданные организациями или группами разработчиков, не входящими в buildingSMART International.

Схема IFC4

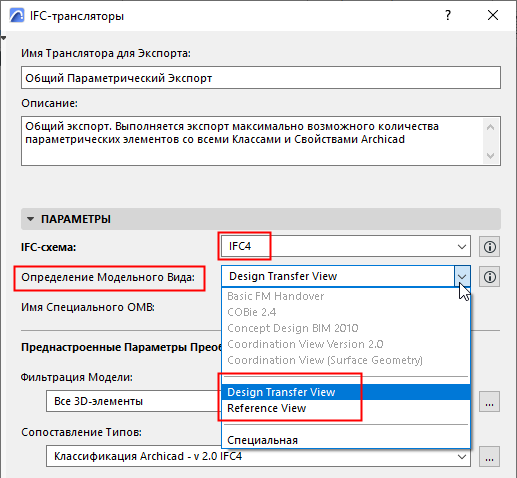

В Схеме IFC4 Coordination View делится на два Определения Модельного Вида:

• IFC4 Reference View: Подходит для любого BIM-взаимодействия, основанного на концепции опорных моделей и преимущественно использующего однонаправленную передачу данных. Изменения BIM-данных, в основном относящихся к отображению формы, выполняются путем запроса изменений у создателя модели.
  • При экспорте в IFC4:
    • связи многосегментных Стен и Балок не учитываются
    • Покрытия Строительных Материалов не учитываются
• IFC4 Design Transfer View: Предоставляет информацию о здании с возможностью редактирования взаимосвязанных элементов, (вставка, удаление, перемещение или изменение физических элементов и пространств зданий в рамках ограниченной области обмена параметрическими данными). Примером использования может служить передача архитектурной информации о здании смежному специалисту с возможностью изменения геометрических параметров. Следует помнить, что Design Transfer View не может использоваться для двунаправленного обмена моделями.

Схема IFC4.3

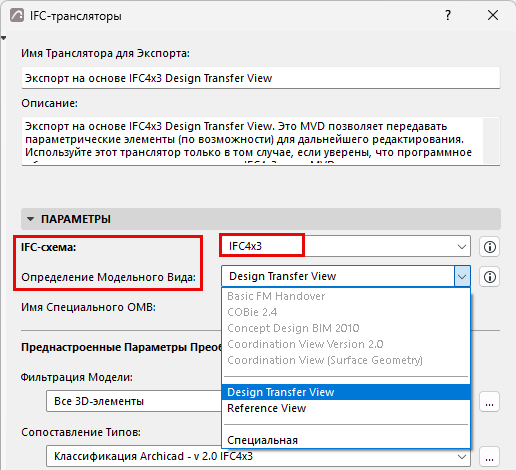

Схема IFC4x3 представляет собой дальнейшее расширение схемы IFC4, поддерживающее импорт новых типов инфраструктуры (например, мостов, дорог, железных дорог).

Все Определения Модельного Вида могут быть дополнены определениями, отвечающими дополнительным требованиям, предъявляемым к экспорту.

• Расширение расчета потребности в материальных и трудовых ресурсах добавляет возможность преобразовывать основные количественные данные для всех пространственных и конструктивных элементов.
• Расширение учета пространственных границ добавляет к строительным элементам пространственные взаимосвязи для поддержки теплового и энергетического анализа зданий.
• Расширение 2D-аннотации поддерживает обмен дополнительными представлениями 2D-элементов и аннотациями.
