Открытие IFC-модели
Выполните перечисленные ниже действия, чтобы импортировать IFC-данные при помощи команды Открыть.
- Активируйте команду меню Файл > Открыть.
- Выберите формат Файлов IFC.
- Укажите нужный IFC-файл.

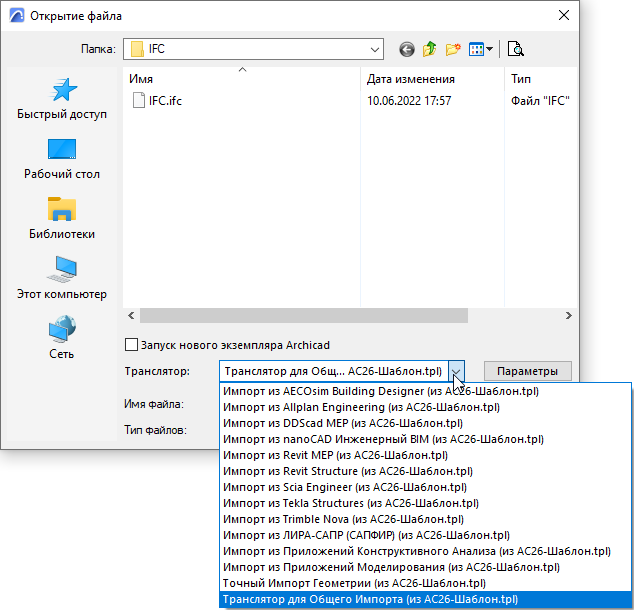

- Воспользуйтесь выпадающим списком, чтобы выбрать подходящий IFC-транслятор.Прим.: В процессе Открытия файла IFC (как и при Размещении IFC-связи) импорт происходит с учетом настроек Транслятора для Импорта, сохраненных в выбранном вами файле Шаблона.
В списке доступных Трансляторов рядом с названием каждого Транслятора в скобках указывается название файла Шаблона, в котором он сохранен. Если нужный Транслятор отсутствует в списке, то можно выбрать другой Шаблон (см. ниже).

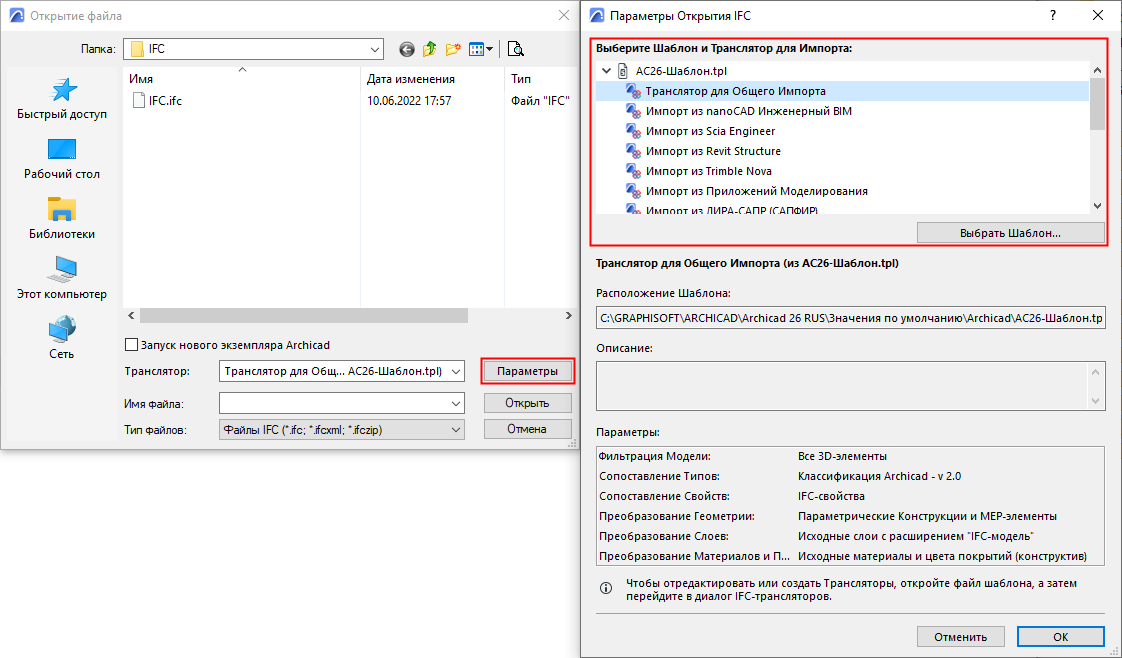

- В диалоге Открытия нажмите кнопку Параметры, чтобы активировать диалог Параметров Открытия IFC.
В этом диалоге отображаются все загруженные шаблоны вместе со своими Трансляторами, преднастроенными параметрами и местами расположения. Выберите из списка подходящий Шаблон и нажмите OK или нажмите кнопку Выбрать Шаблон для загрузки внешнего файла.
- Для импорта IFC-файла с использованием выбранного Транслятора нажмите кнопку Открыть. Могут потребоваться дополнительные действия, зависящие от типа импортируемой модели.
