Обновление с IFC-моделью

Эта команда (Файл > Взаимодействие > IFC > Обновить с IFC-моделью) предназначена для обновления открытого проекта на основе выбранной IFC-модели.

Ее следует использовать, если в проекте Archicad и в IFC-файле присутствуют общие элементы, и если вы хотите добавить или изменить данные элементов проекта, воспользовавшись IFC-данными.

Экспортированные Свойства, сопоставленные с IFC-свойствами, будут обновлены, если при импорте и экспорте используются правильные настройки Трансляторов (Archicad 22 и выше).
Под “общими элементами” подразумеваются элементы основного проекта и импортируемой IFC-модели с совпадающими реквизитами GlobalId.
К “IFC-данным” относятся IFC-реквизиты, IFC-свойства и Ссылки на Классификации IFC.

Данная команда оптимизирована для отслеживания изменений и обновления данных свойств. Она не предназначена для обновления изменений элементов модели.

Note:

Эта команда корректно обновляет свойства только при правильном Сопоставлении Свойств и Типов, выполняемом в процессе экспорта и импорта.
Удаленные и измененные элементы игнорируются!
Данные о геометрии (размеры, цвета, слои) не обновляются и не изменяются.
Свойства заблокированных элементов проекта не обновляются и не изменяются.

Процесс Обновления

Активируйте команду меню Файл > Взаимодействие > IFC > Обновить с IFC-моделью.

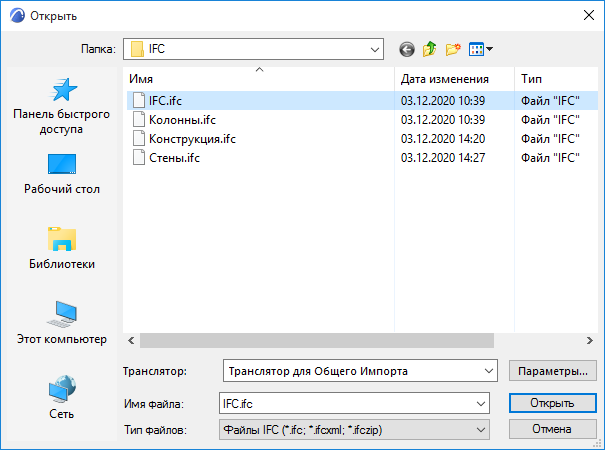

В диалоге Открытия файла:
- Укажите путь к IFC-модели.
- Выберите подходящий Транслятор для Импорта. В Трансляторе должны использоваться те же параметры Сопоставления Свойств и Типов, которые были применены при экспорте исходной модели в IFC.
Нажмите копку Открыть.
В открывшемся диалоге настройте необходимые параметры обновления (см. Параметры Обновления ниже).
Нажмите кнопку ОК.

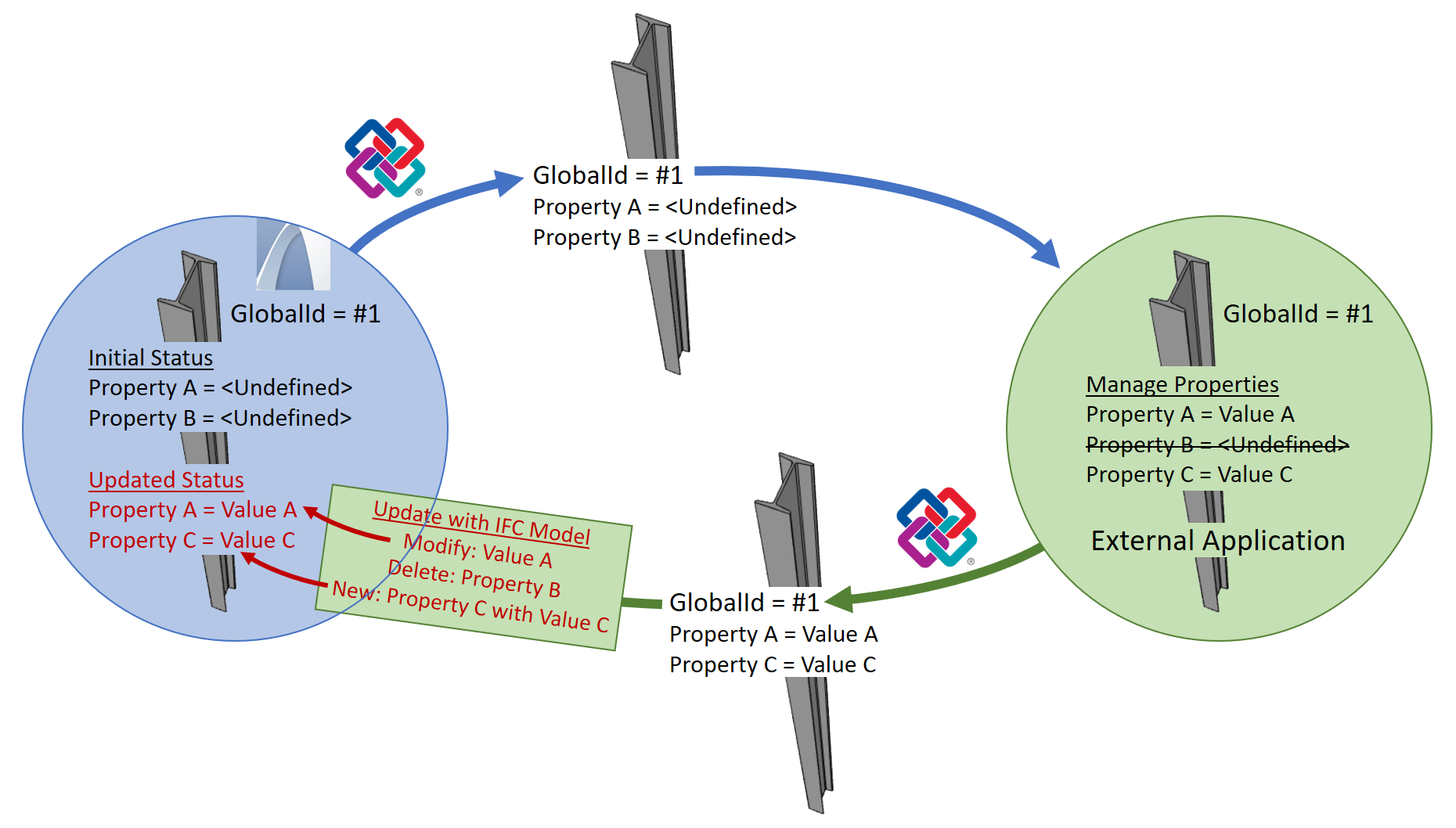

Практический Пример: Сопоставление Свойств при Экспорте и Импорте

Модель была экспортирована в IFC при помощи команды меню Файл > Сохранить как IFC.
Элементы Archicad были экспортированы вместе со своими IFC-данными на основе преднастроенных параметров Транслятора для Экспорта - Сопоставление Свойств для Экспорта (которые зависят от преднастроенных параметров Сопоставления Типов для Экспорта) Свойства Archicad были сопоставлены с IFC-свойствами.
Выполняя свою часть работы над IFC-моделью, смежный специалист удалил, изменил и добавил некоторые свойства.
Для импорта измененной модели назад в Archicad была использована команда Файл > Взаимодействие > IFC > Обновить с IFC-моделью.
Новые и измененные IFC-свойства оказались добавлены и изменены в модели Archicad с учетом преднастроенных параметров Транслятора для Импорта - Сопоставление Свойства для Импорта.

Внимание: Для обратного сопоставления свойств с существующими Свойствами Archicad убедитесь, что для свойств был выбран вариант Импорта в виде Свойств Archicad.

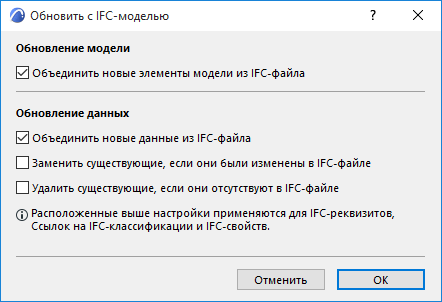

Параметры Обновления

Активируйте функции, определяющие обновление данных в модели Archicad .

Прим.: Эти параметры обновления данных относятся только к импортируемым IFC-реквизитам и Ссылкам на Классификации IFC. Свойства обновляются на основе настроек сопоставления свойств для экспорта и импорта.

Объединить новые элементы модели из IFC-файла
Объединить новые данные из IFC-файла: IFC-реквизиты и Ссылки на Классификации IFC, до сих пор не существовавшие в основном проекте, будут добавлены для общих элементов.
Заменить существующие, если они были изменены в IFC-файле: Данные общих элементов в основном проекте будут заменены соответствующими данными, полученными из-файла. Соответствующие данные: Реквизиты и Ссылки на Классификации должны иметь одинаковые наименования.
Прим.: Активация этого маркера приводит к полной замене всех измененных значений элементов данных с совпадающими наименованиями.
Удалить существующие, если они отсутствуют в IFC-файле: Данные общих элементов проекта, отсутствующие в объединяемом IFC-файле, будут удалены.
