Уровни Привязки

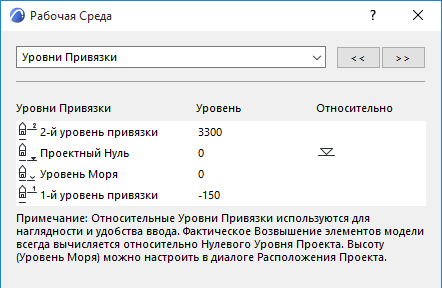

Вы можете задать дополнительные Уровни Привязки, облегчающие позиционирование элементов. Для этого используется вкладка Уровни Привязки (Параметры > Рабочая Среда Проекта > Уровни Привязки).

Все эти установки действуют в Координатном и Информационном Табло и во всех Диалоговых окнах.

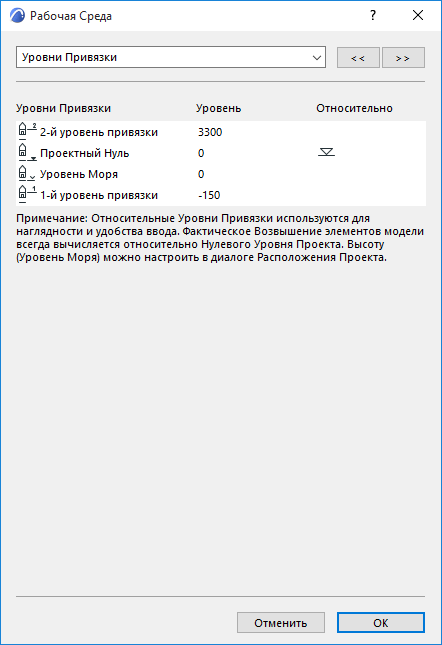

Выберите нужный уровень, при желании переименуйте его и укажите значение его отметки в поле Уровень. В нашем примере мы задали для уровня верха холма значение 400 метров.

Уровень Моря определяется значением параметра Высоты, задаваемым при помощи команды меню Параметры > Рабочая Среда Проекта > Параметры Расположения.

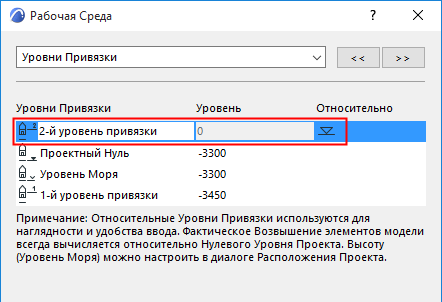

В этом диалоговом окне можно рассчитывать значения уровней привязки относительно уровня, отличающегося от Проектного Нуля. Для этого достаточно щелкнуть мышью в поле Относительно напротив имени нужного Уровня Привязки.

Прим.: Уровни привязки Проектного Нуля и Уровня Моря переименовать нельзя.

Прим.: Уровни Привязки являются вспомогательными средствами ввода. Изменение их значений не влияет на расположение элементов, фактические отметки которых всегда вычисляются относительно Нулевого Уровня проекта. Исключением являются Оси в разрезах, расположение которых изменяется согласно выбранному Уровню Привязки.

Вновь определенные Уровни Привязки становятся доступны в полях Отметки Основания [отн. Уровня Привязки] панелей Форма и Расположение, находящихся в диалоговых окнах настройки Параметров конструктивных элементов и объектов.

См. также Размещение Конструктивных Элементов.

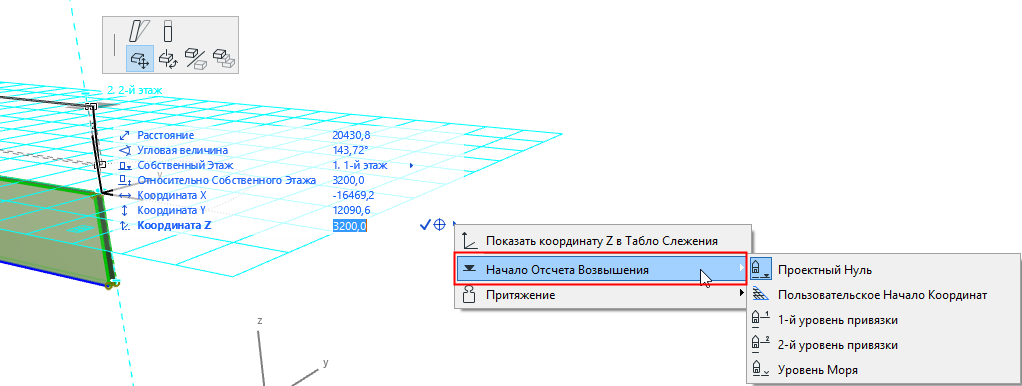

Уровни привязки можно также использовать для отображения значений высоты (Z) в Панели Слежения.

См. Табло Слежения.

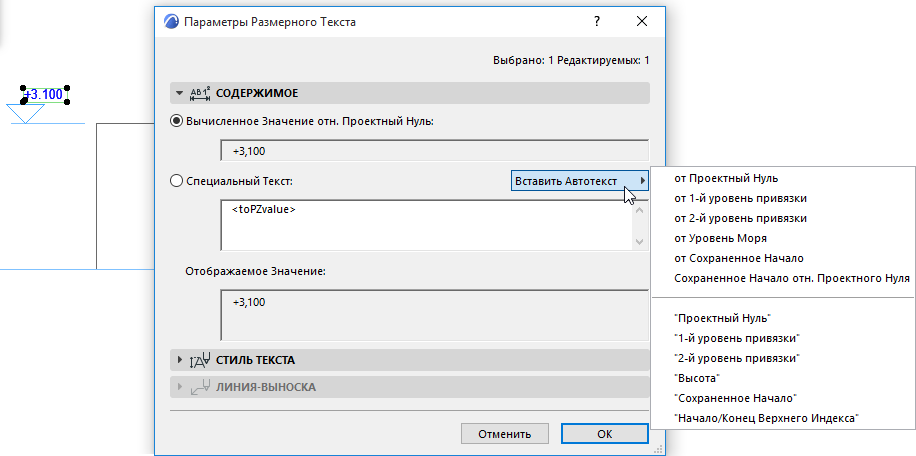

Уровни Привязки могут использоваться в качестве Автотекстов, например, в Отметках Высоты:

Связанные Темы:

Автотекст
