Наследуемый Режим

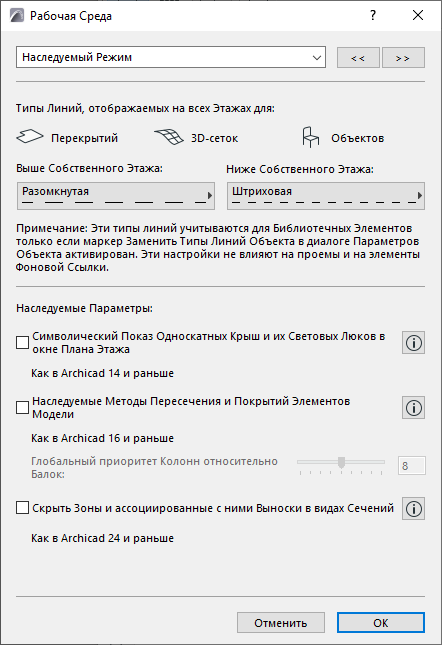

Чтобы открыть это диалоговое окно, воспользуйтесь командой Параметры > Рабочая Среда Проекта > Наследуемый Режим.

Настраиваемые здесь параметры определяют Рабочую Среду текущего Проекта, и сохраняются вместе с ним. Если этот проект открывается на другом компьютере, то данные настройки применяются автоматически.

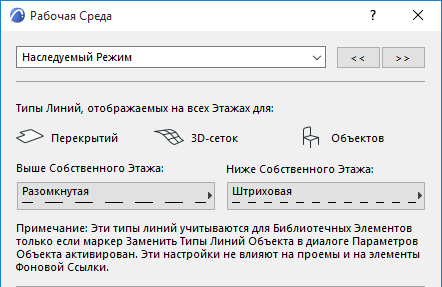

Типы Линий, отображаемых на всех этажах

Выберите типы линий для отображения контуров элементов Перекрытий, 3D-сеток и некоторых типов Объектов выше и ниже Собственного Этажа.

Прим.: Эти настройки не влияют на показ Стен, Крыш и Оболочек, а также на размещенные в них проемы и на элементы Фоновой Ссылки.

Прим.: Эти типы линий применяются только для тех Объектов, в диалогах Параметров которых активирован маркер Замены Типов Линий Объекта.

Использование Символического Показа Односкатных Крыш и их Световых Люков в окне Плана Этажа (как в Archicad 14 и раньше)

Отметьте этот маркер, чтобы включить показ Односкатных Крыш и принадлежащих им Световых Люков как в Archicad 14 и более ранних версиях. Нажмите расположенную справа кнопку Информации, чтобы увидеть иллюстрированное пояснение различий в их отображении.

Точная 3D-проекция: Этот режим показа доступен начиная с Archicad 15. (Многоскатные Крыши и вновь размещаемые Световые Люки используют этот вариант.)
Символический: Этот вариант использовался для показа Крыш и Световых Люков в Archicad 14 и более ранних версиях.

(Для получения дополнительной информации нажмите кнопку Инфо, расположенную справа.)

Наследуемые Методы Пересечения и Покрытий Элементов Модели (как в Archicad 16 и раньше)

Прим.: Поддержка наследуемых методов пересечения может быть прекращена в будущих версиях.

В Archicad 17 появилась поддержка пересечений на основе Строительных Материалов.

Если вы открываете проект, созданный в старой версии (Archicad 16 или более ранней), то появляется уведомление о возможности использовать эти новые методы пересечений (отключение Наследуемого режима). Чтобы продолжить использовать старые методы, вы можете активировать Наследуемые методы пересечений.

Ниже рассматриваются различия между этими двумя методами.

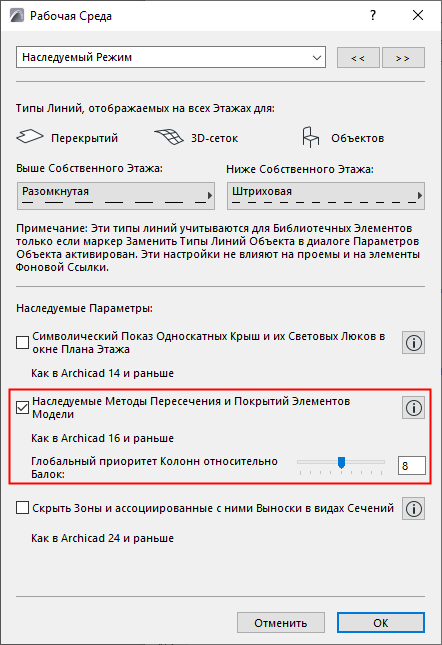

Наследуемый Режим ВКЛЮЧЕН: Используется Старая Логика Пересечений

Наследуемые методы пересечений можно включить двумя способами:

Активировать маркер на странице Наследуемого Режима в диалоге Рабочей Среды
Выбрать вариант Сохранения Наследуемого Режима в диалоге, появляющемся при открытии проектов в Наследуемом режиме.

Метод наследуемых пересечений (Наследуемый режим ВКЛЮЧЕН) создает перечисленные ниже ограничения. Кроме того, следует учитывать, что поддержка Наследуемых методов пересечений может быть прекращена в будущих версиях.

Автоматические соединения и приоритетные пересечения Строительных Материалов не учитываются в 3D. Будут использоваться методы соединения, применявшиеся в Archicad 16 и более ранних версиях. При работе со старыми проектами стоит выбрать этот режим, чтобы убедиться, что существующие пересечения не изменились.
Реквизиты Строительных Материалов остаются доступны, но приоритетные соединения не действуют в 3D (исключением являются Стены, которые будут соединяться так же, как в Archicad 16 и более ранних версиях). Для настройки глобального приоритета пересечения между Колоннами и Балками используется находящийся рядом регулятор (см. ниже).
Покрытия Строительных Материалов не отображаются. Происходит показ покрытий, назначенных только на уровне элементов.
Панель Окраски Поверхностей становится недоступна.
Каталоги Покрытий становятся недоступны.
Расширенные функции создания геометрии Балок и Колонн (появившиеся в Archicad 23) становятся недоступны. К этим функциям относится создание многосегментных элементов, подрезка концов, искривление в вертикальной плоскости и применение переменных сечений. Если в наследуемом режиме попытаться использовать неподдерживаемые геометрические варианты, то созданные в результате элементы будут выделены цветом. (См. Единый цвет для инвертированных элементов .)

В этой таблице приведены все эффекты, отражающиеся на конструктивных элементах при активации Наследуемого режима (маркер Наследуемых Пересечений ОТМЕЧЕН).

Тип элемента	Поведение в Наследуемом Режиме (маркер ОТМЕЧЕН)
Стена	Не пересекаются с другими элементами (не являющимися Стенами). Пересечения Стена-Стена отображаются в 3D упрощенно.
Перекрытия и Морфы	Приоритет Строительного Материала не учитывается.
Колонны	Приоритет Строительного Материала не учитывается. При пересечении с Балками учитывается глобальный приоритет, задаваемый на уровне Наследуемых Параметров. Многосегментные Балки, Переменные Сечения и Подрезки Концов не поддерживаются.
Балки	В Профилированных Балках игнорируется приоритет их отдельных компонентов, и применяется Порядок Сопряжения на уровне элементов. Многосегментные Балки, Переменные Сечения и Подрезки Концов не поддерживаются.
Крыши и Оболочки	В многослойных элементах игнорируется приоритет их отдельных слоев, и применяется Порядок Сопряжений на уровне элементов.
Отверстия (создаваемые Инструментом Отверстие в AC23 и более поздних версиях)	Отображаются только в виде 2D-символов на Планах Этажей. В 3D не отображаются.

Наследуемый Режим ОТКЛЮЧЕН: используется новая логика пересечений

Если вы открываете проект, созданный в старой версии (Archicad 16 или более ранней), то появляется уведомление о возможности использовать новые методы пересечений (отключение Наследуемого режима).

При создании новых элементов применяется логика соединений с учетом взаимных коллизий.
При создании новых элементов Балок, Колонн и Отверстий доступны все функции, появившиеся в Archicad 23.
Существующие соединения без коллизий не создают автоматических пересечений.
Таким образом, даже при переводе проектов, созданных в старых версиях, можно использовать все преимущества новых возможностей пересечений с сохранением уже существующей модели.

Глобальный приоритет Колонн относительно Балок (Наследуемый режим ВКЛЮЧЕН)

Этот регулятор становится доступен при активации Наследуемого режима.

Положение регулятора определяет взаимосвязь между Колоннами и Балками в проекте. Если Балки пересекают в модели Колонны, то части элементов с более низким приоритетом будут удаляться в 3D. Элементы с более высоким приоритетом никак не будут изменены. Это также относится к вычислению объемов.

Прим.: Номера приоритетов колонн являются четными, а их определение в этом диалоговом окне носит общий характер. Порядок Сопряжения каждой отдельной Балки настраивается в диалоге Параметров Балки (в панели Модель).

Скрыть Зоны и ассоциированные с ними Выноски в видах Сечений

Начиная с Обновления Archicad 25 Зоны могут отображаться в проекциях Разрезов, Фасадов и Разверток. Кроме того, для Зон можно наносить ассоциативные Выноски. Активируйте этот маркер, чтобы отображение элементов в старых проектах не изменилось: Зоны и их Выноски не будут отображаться в проекциях Сечений (как это было в предыдущих версиях Archicad).
