Параметры консолидации линий
Для открытия этого диалогового окна следует предварительно выбрать, по крайней мере, две штриховки. Выполните команду Редактор > Изменить форму > Консолидация линий.
Для получения дополнительно информации см. Консолидация Линий и Штриховки в Окнах Чертежей.

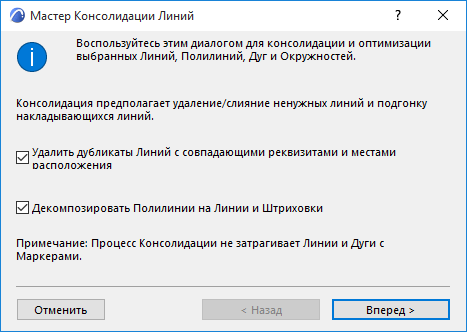

При первом выборе этой команды будет инициирован мастер консолидации линий.
Мастер позволяет последовательно пройти через все этапы установки параметров консолидации. Обратите внимание, каждый последующий параметр базируется на предыдущем; программа будет выполнять консолидацию в том порядке, в котором она появляется в мастере.
Удалить дубликаты. Линиями-дубликатами являются те, которые имеют совпадающие реквизиты и расположение. Остается одна линия, все остальные удаляются.
Декомпозировать ломаные линии в чертежные примитивы: Полилинии будут декомпозироваться в отдельные линии.

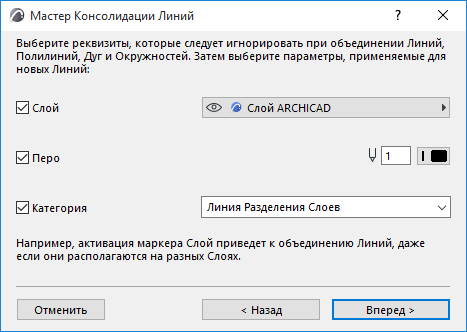

Параметры Объединения Реквизитов Линий
Отметьте любой из следующих реквизитов:
Отметка соответствующего реквизита означает, что программа не примет его во внимание при объединении соединяющихся или накладывающихся линий.
- Например, если Вы выберите Перо, то программа произведет объединение соединяющихся или накладывающихся линий, даже если они используют различные перья (например, одна линия синяя, а другая - красная).
Для каждого из отмеченных реквизитов активизируются соответствующие управляющие элементы слоя/пера/категории, с помощью которых Вы можете указать, какой именно слой/перо/категорию следует присвоить линии, получающейся в результате объединения.
- Например, после отметки реквизита Перо Вы должны выбрать, какой именно цвет присваивается результирующей линии после объединения красной и синий линий: красный, синий или другой.

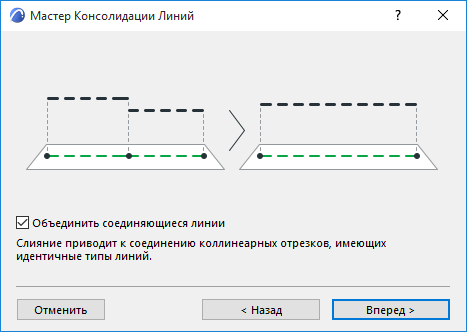

Объединить соединяющиеся линии. Коллинеарные линейные отрезки, которые соединяются и имеют один и тот же тип линий, будут объединены в одну линию.

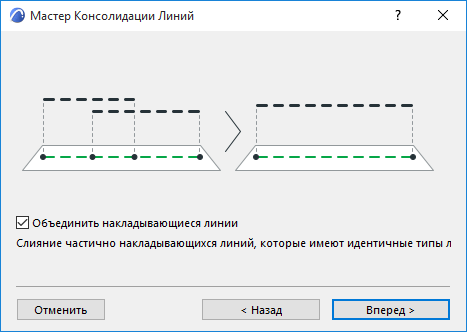

Объединить накладывающиеся линии. Линии, которые частично накладываются друг на друга и имеют одинаковый тип, будут объединены в одну линию.
Параметры объединения
Если вы выбрали одну или обе опции Объединения (Объединение Соединяющихся Линий/Объединение Накладывающихся Линий), следующие вкладки позволяют определить реквизиты, которые будут использоваться для линий в результате объединения.

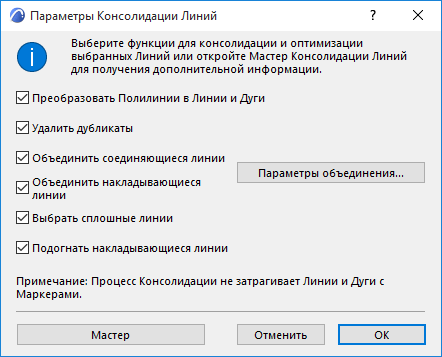

(При использовании однооконного режима Диалога Параметров Консолидации Линий нажмите кнопку Параметры Объединения, чтобы получить доступ к этим настройкам).

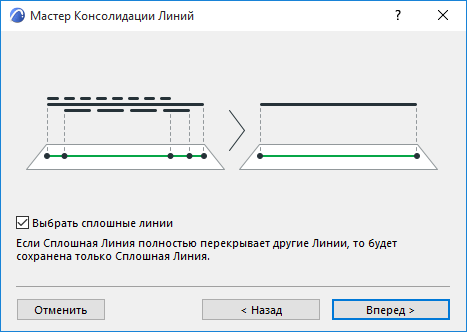

Выбрать сплошные линии. Этот вариант оказывается полезным в том случае, когда несколько линий накладываются друг на друга и одна из них, которая полностью накладывается на все остальные, является сплошной. При отметке этого маркера остается только сплошная линия, а все остальные удаляются.

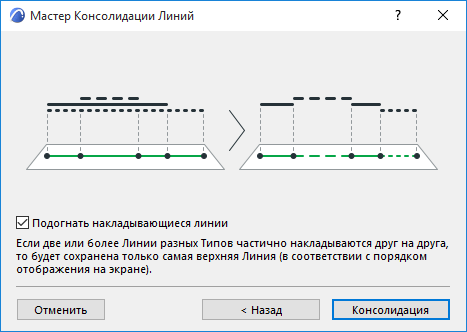

Подогнать накладывающиеся линии. Этот вариант применяется в том случае, когда две или более линий различных типов частично перекрывают друг друга. При отметке этого маркера только линия, расположенная сверху (согласно установленному порядку их показа) остается, а накладывающиеся части других линий удаляются.

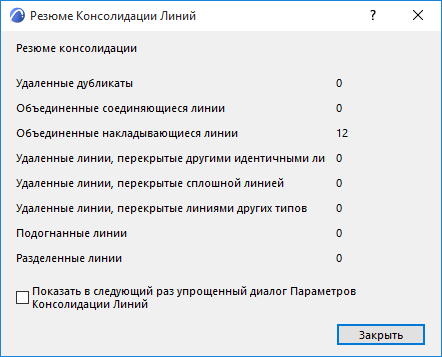

Нажмите кнопку Консолидировать для выполнения Консолидации Линий и вывода информации о результате операции.
На последней странице мастера отметьте маркер Показать в следующий раз упрощенный диалог установки параметров консолидации линий. После этого по команде Редактор > Изменить форму > Консолидация линий открывается упрощенное диалоговое окно установки параметров консолидации.
