Параметры Модельного Вида для Конструктивных Элементов

Параметры Конструктивных Элементов

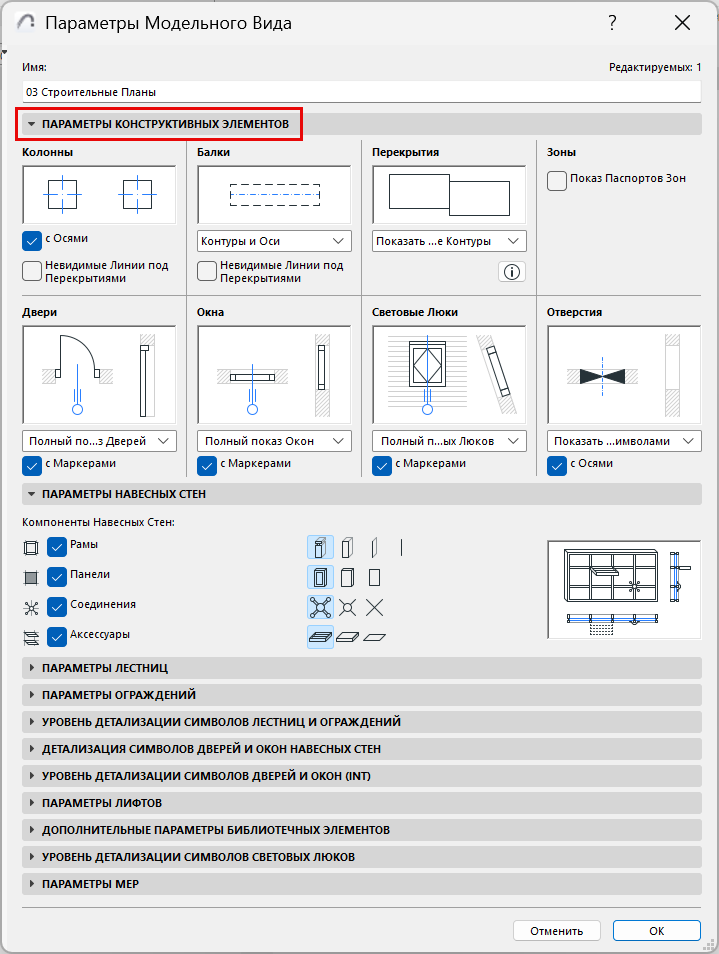

Что открыть эту панель, воспользуйтесь командой меню Документ > Модельный Вид > Параметры Модельного Вида.

Для получения общей информации см. Параметры Модельного вида.

Результаты настроек отображаются в окне предпросмотра каждого инструмента.

Колонна

• Активируйте маркер с Осями, чтобы все колонны отображались с символами осей, настраиваемыми в диалоге Параметров Колонны (панель Отображение на Плане и в Разрезе > раздел Символ на Плане Этажа).
• Невидимые Линии под Перекрытиями: Активируйте этот маркер, чтобы контуры колонн, находящихся под перекрытиями, отображались с использованием Линий Невидимого Контура (реквизит Невидимых Линий настраивается в диалоге Параметров Колонны).

Балка

• Контуры и Оси
• Только Оси
• Только Контуры
  Прим.: Вы можете заменить настройки Осей/Контуров отдельных Балок в диалоге Параметров Балки (панель Отображение на Плане и Разрезе).
• Невидимые Линии под Перекрытиями: Активируйте этот маркер, чтобы контуры балок, находящихся под перекрытиями, отображались с использованием Линий Невидимого Контура (реквизит Невидимых Линий настраивается в диалоге Параметров Балки).

Смотреть видео

Перекрытие

Для смежных перекрытий (с одинаковыми покрытиями и отметками верхней плоскости):

Выберите вариант показа или удаления линий смежных ребер.

• Показать Смежные Контуры
• Скрыть Смежные Контуры
• Линии Невидимого Контура

Смотреть видео

Зона

• Показ Паспортов Зон: Активируйте этот маркер для отображения в проекте Паспортов Зон. (По умолчанию отключено, поскольку Зоны размещаются с ассоциативными Выносками.)

Двери/Окна

Эти параметры настраиваются по отдельности для Дверей и Окон.

• Полный показ Дверей/Окон: объекты Дверей/Окон будут отображаться с соответствующими символами на Плане Этажа и в сечениях.

  с Маркерами: активируйте этот маркер, чтобы Двери/Окна отображались вместе с Маркерами (настраиваемыми в диалогах Параметров Дверей и Окон).

• Показать только Проемы: Места расположения Дверей/Окон (но не сами эти объекты) в стенах будут отображаться на Плане Этажа и в сечениях в виде проемов.

  с Контурами: На Плане Этажа будут отображаться все контуры Проемов.

• Скрыть на Планах: Элементы Дверей/Окон и их проемы не будут отображаться на Плане Этажа (в сечениях будут отображаться только проемы).

Световые Люки

• Полный показ Световых Люков: Световые Люки будут отображаться на Плане Этажа и в Сечениях в соответствии с настройками Показа на Планах Крыш и Оболочек, в которых они расположены.

  с Маркерами: активируйте этот маркер, чтобы Световые Люки отображались вместе с Маркерами (настраиваемыми в диалогах Параметров Светового Люка).

• Показать только Проемы: Места расположения Световых Люков (но не сами эти объекты) в стенах будут отображаться на Плане Этажа и в сечениях в виде проемов.
• Скрыть на Планах: Элементы Световых Люков и их проемы не будут отображаться на Плане Этажа (в сечениях будут отображаться только проемы).

Отверстие

• Показать с Символами: Отверстия будут отображаться на Планах Этажей и в Разрезах вместе со своими символами.

  с Осями: Также отображать линию оси.

• Показать только Отверстия: Символ не отображается, но можно включить показ линии оси.
• Скрыть: Отверстия будут скрываться во всех видах (включая Планы Этажей, 3D и Разрезы).
