Различные Параметры Отображения Библиотечных Элементов

Для открытия этой панели выполните команду Документ > Модельный Вид > Параметры модельного вида.

  • Эта страница и ее содержимое зависит от загруженных библиотек. (Вы можете иметь несколько таких страниц для каждой из загруженных библиотек.)
  • Объекты, расположенные в данной конкретной библиотеке, будут показываться согласно установленным здесь параметрам.
  • Установленные параметры будут применяться только к тем объектам, GDL-скрипты которых написаны с их учетом.

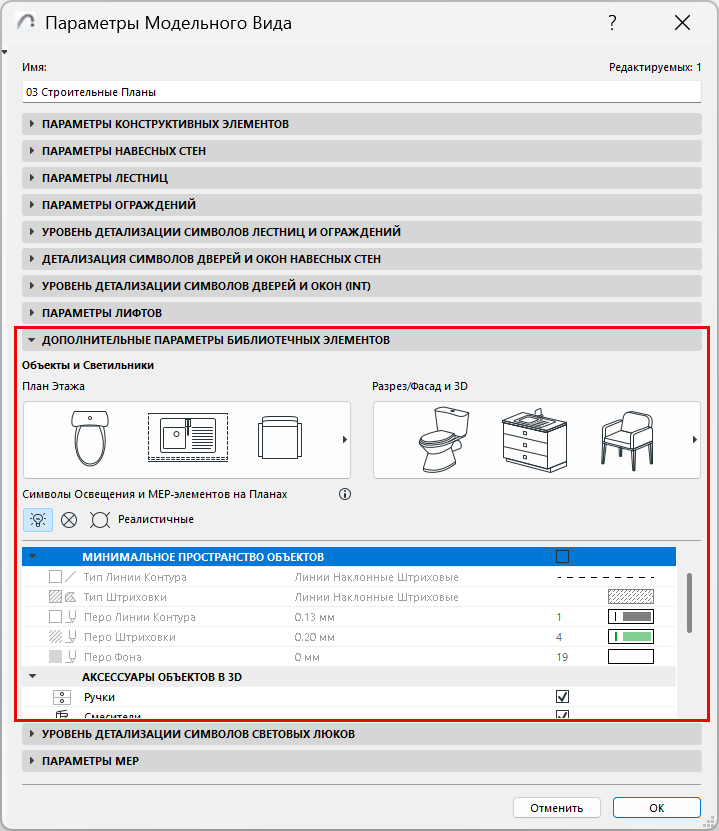

В русскоязычной версии эта панель выглядит следующим образом:



Минимальное Пространство Объектов

Отметьте этот маркер, чтобы отобразить минимальное пространство объектов на плане Этажа при помощи штриховки с контуром. Выберите тип линии контура и образец/перо/фон/ штриховки.

Контур/штриховка Минимального Пространства отображается для всех объектов с настроенными параметрами Минимального Пространства.

  • Для Объектов воспользуйтесь настройками Минимального Пространства, находящимися в Диалоге Параметров Объектов.

Уровень Детализации Объектов и Светильников

Выберите Уровень Детализации на Плане Этажа:

  • Полный, Упрощенный или Схематичный

а также для проекций Разрезов/Фасадов и 3D:

  • Полный, Упрощенный, Схематичный

По умолчанию для Объектов и Источников Света применяется уровень детализации, определяемый По ПМВ. Для отдельных объектов/источников свет можно заменить уровень детализации в диалогах их Параметров (если в них присутствуют элементы управления 2D и 3D-отображением).

См. 2D и 3D-отображение Объектов.

Символы Освещения и MEP-элементы на Планах

Выберите один из способов отображения Символов Плана Этажа для Источников Света и MEP-элементов (потолочных светильников, детекторов дыма, диффузоров и т.п.).

  • Реалистичные
  • Электрические
  • Условные Обозначения Планов Потолков

Аксессуары Объектов в 3D

Находящиеся здесь кнопки служат для переключения статуса показа аксессуаров определенных типов в 3D:

  • Ручки
  • Смесители

Линии Открывания Объектов в 3D

  • Выберите ориентацию линий открывания к Ручке или к Петлям.
  • Выберите тип линий (штриховые, сплошные, пунктирные) для показа направления со стороны открывания и противоположной стороны.
    Прим.: Этот параметр учитывает масштаб отображения (как правило, линии открывания не показываются при мелком масштабе).

Соединения MEP-объектов

Этот маркер позволяет отобразить или скрыть соединения, которые могут быть связаны с любым объектом MEP-трассы.
