Диалог Иерархии Подтипов (Главное Окно GDL)

См. также О Подтипах GDL-объектов.

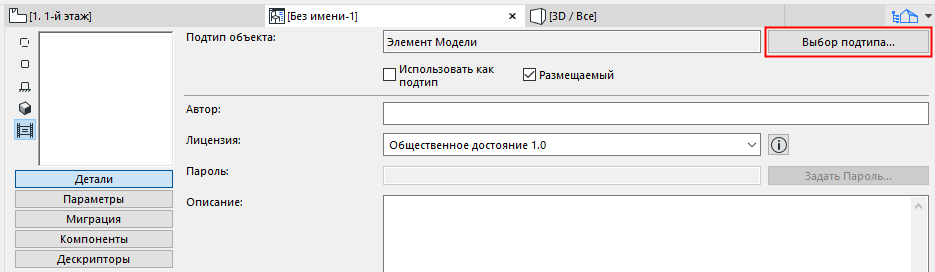

Это диалоговое окно открывается по кнопке Выбрать подтип в главном окне GDL (Файл > Библиотеки и объекты > Новый объект).



или с использованием соответствующей пиктограммы в табло команд Редактирование библиотечных элементов GDL (Окно > Табло команд > Редактирование библиотечных элементов GDL). Вы можете добавить его в структуру меню при помощи диалога Окружающей Среды.



Имена в иерархическом списке выделяются цветом.

  • Зеленый цвет означает, что элемент может быть размещен.
  • Черный цвет означает, что элемент не может быть размещен сам по себе. Он может использоваться только как макрос.
  • Черный жирный цвет означает, что это название подтипа.

При выделении имени в иерархии в нижней части диалога появляются его характеристики.

Под полем Имя располагается  GUID - Global Unique Identification (глобальный уникальный идентификатор).

Для получения подробной информации о принципах работы GUID, пожалуйста, ознакомьтесь с этой статьей.

Открыть. Нажмите эту кнопку для непосредственного открытия главного окна выбранного элемента.

Создать клон. Нажмите эту кнопку для создания копии выбранного подтипа с теми же свойствами.
