Верхний/нижний колонтитул

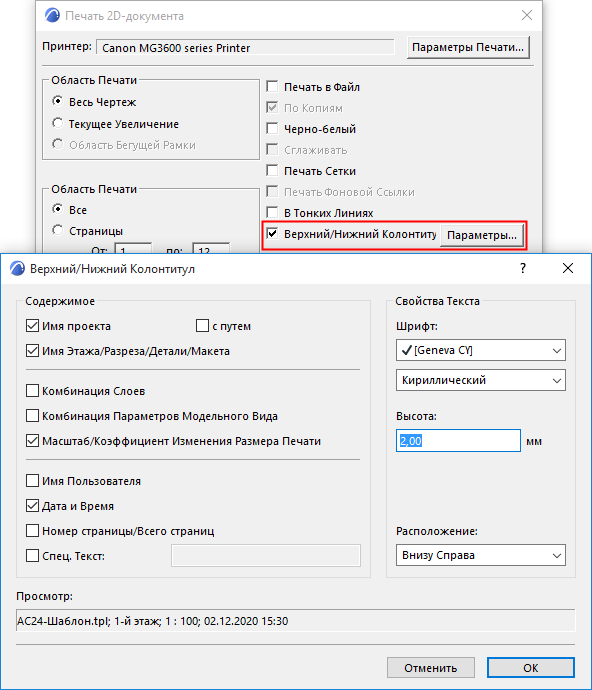

Воспользуйтесь кнопкой Параметры в диалоге Печать 2D-документа, Печать 3D-документа или в Печать макета для открытия диалогового окна Верхний/нижний колонтитул. (Чтобы кнопка Параметры стала доступной, предварительно отметьте маркер Верхний/нижний колонтитул.)
Содержимое: В этой области указываются элементы, которые следует включить в колонтитул. Предоставляется возможность включить следующие данные:
- имя проекта с возможным путем;
- Имя Этажа/Разреза/Детали/Макета
- комбинация слоев (отсутствует для макетов);
- комбинация параметров модельного вида (отсутствует для макетов);
- масштаб печати (для окон 2D-модели)/коэффициент изменения размера (для макетов);
- Имя Пользователя
- Дата и Время
- номер страницы/общее количество страниц;
- специальный текст. При отметке этого маркера введите свой текст в поле справа.
Свойства Текста: Используйте управляющие элементы из этой области для установки параметров текстовых элементов верхнего/нижнего колонтитула, включая тип шрифта, кодировку и высоту.
Расположение. Используйте это всплывающее меню для выбора верхнего колонтитула (вверху страницы) или нижнего колонтитула (внизу страницы), а также его горизонтальное расположение (слева, по центру, справа.)
Предпросмотр: В этом поле приводится содержимое колонтитула.
Символическое представление колонтитула также показывается в диалоговом окне печати.
При использовании верхнего или нижнего колонтитула помните о следующем:
