Параметры Открытия (Параметры Трансляции DXF/DWG)

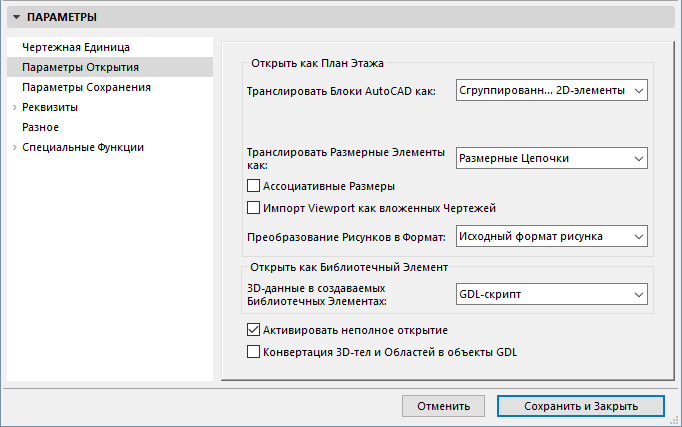

Это параметры диалога Параметры Трансляции DXF/DWG.
См. Параметры трансляции DXF/DWG.
Эти параметры зависят от выполняемой операции:
- трансляцию блока AutoCAD с дополнительной возможностью включения 3D-данных в результирующие библиотечные элементы;
- преобразование размеров;
- формат преобразования рисунков, содержащихся в чертежах AutoCAD;
- 3D-преобразование в том случае, когда чертеж AutoCAD открывается как библиотечный элемент;
- фильтрацию по слоям элементов, конвертируемых в Archicad.
Для получения дополнительной информации о параметрах открытия см. Специальные Функции (Параметры Трансляции DXF/DWG).
Открытие как плана этажа
При выборе вариантов 2D-элементы и Сгруппированные 2D-элементы все ссылки всех блоков декомпозируются в простые элементы плана этажа.
Транслировать размерные элементы как
- Линии и текст. Вы не создаете размеры из размерных элементов; вместо этого происходит запоминание размеров в виде чертежных примитивов, имеющих такой же вид (стрелки, цвет, размещение текста) как и в AutoCAD.
- Отдельные размерные элементы. Каждый размерный элемент в файле AutoCAD преобразуется в размерный элемент Archicad.
- Размерные Цепочки: В AutoCAD имеются только отдельные двухточечный размеры (существует также метод создания набора размеров, который будет выглядеть как размерная цепочка.)
Ассоциативные Размеры: В старых версиях AutoCAD размеры не были ассоциативными, как в Archicad: они привязывались к узловым точкам других элементов. Если вы отметите этот маркер, то расширение выполнит проверку того, с какими импортированными элементами можно ассоциировать размер. Этот может занимать много времени. Поэтому по умолчанию для элементов создаются узловые точки, с которыми ассоциируются линейные размеры.
Примечание 1: радиальные размеры можно ассоциировать только с криволинейными элементами.
Примечание 2: Последняя версия AutoCAD содержит ассоциативные размеры для определенных элементов, которые не конвертируются.
Примечание 3: ADT также представляет собой разновидность ассоциативного размера, однако он может ассоциироваться только с объектами ADT.
Импорт Viewport как вложенные чертежи. Отметьте этот маркер, чтобы Viewport Autocad импортировались как вложенные чертежи после открытия файла DXF/DWG в Archicad. Если маркер не отмечен, Viewport будут конвертироваться в виды Archicad.
Преобразование Рисунков в Формат: выберите формат для преобразования изображений. Либо оставьте исходный формат рисунка, либо выберите для всех рисунков другой графический формат из выпадающего меню.
Открыть как Библиотечный Элемент
- 3D-данные в создаваемых библиотечных элементах. Двоичный 3D. 3D-информация запоминается в двоичном формате.
- GDL-скрипт. 3D-информация запоминается в виде скрипта GDL.
При обработке 3D-данных рекомендуется формат двоичных 3D-данных
Активировать неполное открытие
Отметьте этот маркер, чтобы производить фильтрацию по слоям элементов файла DWG, который открывается/объединяется или устанавливается в качестве XREF в Archicad.

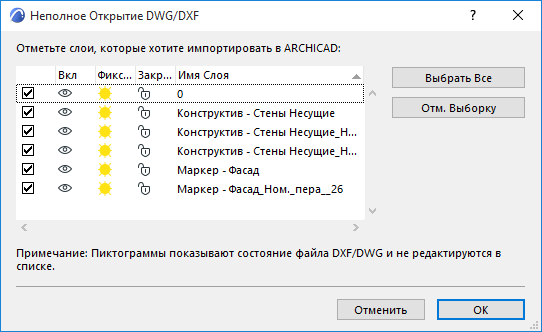

В этом случае, если вы активируете команду Файл > Открыть/Объединить для файла DWG/DXF или команду Присоединить XREF, появляется диалог Неполного Открытия Файла DWG/DXF, содержащий список Слоев исходного файла с указанием их статусов.
Снимите отметку со слоев, которые Вы не хотите включить в файл проекта Archicad.
Эта функция позволяет ограничить конвертирование DWG как раз теми элементами, которые Вам действительно нужны, увеличивая тем самым скорость конвертирования и уменьшая размер результирующего проекта Archicad. При присоединении XREF, те слои, которые Вы не отметили в этом диалоге, НЕ будут добавлены в состав реквизитов слоев Вашего проекта Archicad.
См. также Реквизиты файлов XREF.
Конвертация 3D-тел и Областей в объекты GDL
Отметьте этот маркер, чтобы конвертировать перечисленные элементы в объекты GDL при открытии файла в Archicad.
