Перья и Цвет (Параметры Трансляции DXF/DWG)

Это параметры диалога Параметры Трансляции DXF/DWG.

См. Параметры трансляции DXF/DWG.

В Archicad можно подбирать цвет пера, а в AutoCAD нельзя изменить цвет пера.

Вы можете преобразовывать перья Archicad в цвета AutoCAD либо путем нахождения наилучшего совпадения цветов, либо созданием таблицы преобразования.

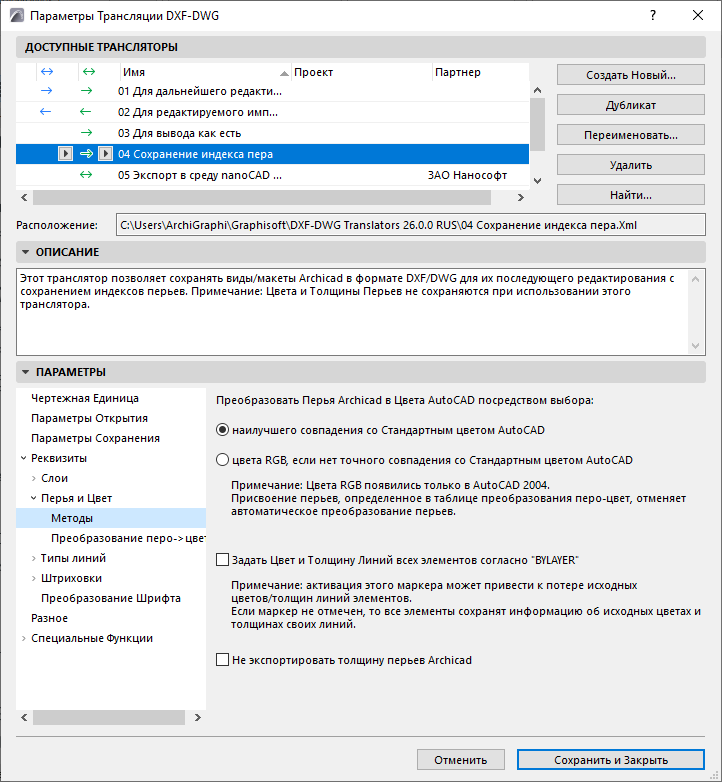

Для конвертирования на основе номеров индексов перьев используйте транслятор по умолчанию под именем Сохранение индекса пера . (Выберите его в списке, расположенном в верхней части диалогового окна Параметры трансляции DXF-DWG.)

  • Если для пера фона штриховки в Archicad используется значение фон окна (-1), то оно будет преобразовано в AutoCAD Wipeout.
  • Цвет штриховки фона объекта этикетки присваивается согласно цвету пера фона окна (-1): в результате этого этикетка будет представлена корректно при изменении цвета фона. Когда этикетка конвертируется в AutoCAD, ее фон преобразуется в AutoCAD wipeout (WPOut) без рамки и при этом она будет корректно воспроизводиться на экране.
    Прим.: При использовании AutoCAD версии до AutoCAD 2004, Wipeout доступен как часть "Express Tools". Wipeout интегрирован в AutoCAD 2004.


Методы перьев

Открытие

  • Открыть: При открытии файла DXF/DWG таблица перьев Archicad устанавливается согласно цветам AutoCAD. Номера перьев будут такими же, как индексы цветов AutoCAD в файле DXF/DWG.

    Прочие операции Импорта: При остальных операциях импорта DXF/DWG, в которых не происходит изменение перьев (Объединение, Присоединение XREF, Открытие Объекта и т. д.), каждый цвет AutoCAD будет сопоставляться с пером Archicad по наилучшему совпадению компонентов цвета (RGB).

    Прим.: Все перья AutoCAD с номерами индекса пера 256 и выше будут изменены на 255 в Archicad.

Сохранение

Следующие два параметра доступны при сохранении в формате AutoCAD 2004 или выше.

  • Наилучшее соответствие Стандартным Цветам AutoCAD: при операциях Сохранения каждое перо Archicad будет сопоставляться с цветом AutoCAD для наилучшего совпадения компонентов цвета (RGB).
  • Примечание: Двусторонний обмен (например, Archicad-AutoCAD-Archicad) не всегда будет приводить к сохранению оригинального цвета. Например, если перу 25 Archicad было подобрано перо 236 AutoCAD, то может оказаться, что перу 236 AutoCAD будет подобрано перо 32 Archicad. Цвет RGB: если соответствия не существует, то происходит сохранение значения RGB для Пера Archicad и назначение его перу с индексом 256 или выше в чертеже AutoCAD.

Задать Цвет и Толщину Линий всех элементов согласно BYLAYER

  • Для Сохранения: активируйте этот маркер, чтобы заменить настройки преобразований Перо-Цвет.
  • Каждому элементу будет назначаться цвет BYLAYER. Если пользователь AutoCAD изменит цвет слоя, то все расположенные на нем элементы также изменят цвет.

Не экспортировать толщину перьев Archicad

  • Для Сохранения: при активации этого маркера толщина Перьев Archicad не будет экспортироваться в чертежи AutoCAD.

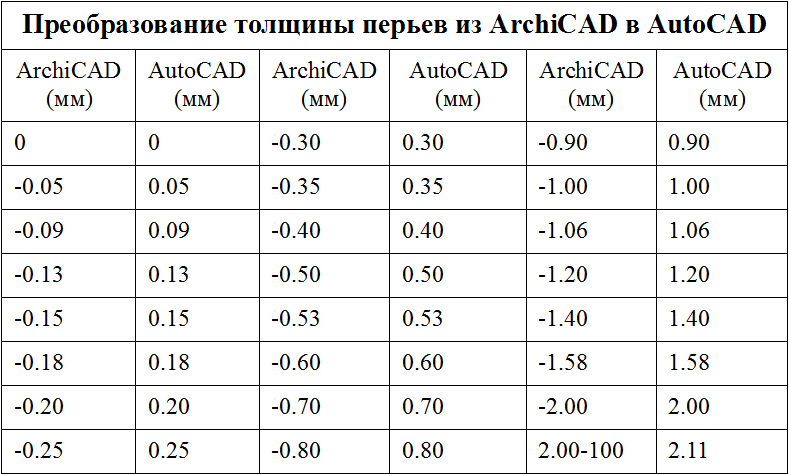

В приводимой далее таблице указывается, как толщина перьев Archicad преобразуется в толщину перьев AutoCAD, если этот маркер не отмечен.



Преобразование перо-цвет

Активируйте этот маркер, чтобы применить параметры преобразования Перьев Archicad и Цветов AutoCAD.

Эти параметры имеют приоритет над автоматическими методами преобразования, настраиваемыми на странице Методов.
