Каменная арка

Страница Декоративной Перемычки находится в Панели Специальных Параметров Дверей и Окон (Библиотека Archicad).

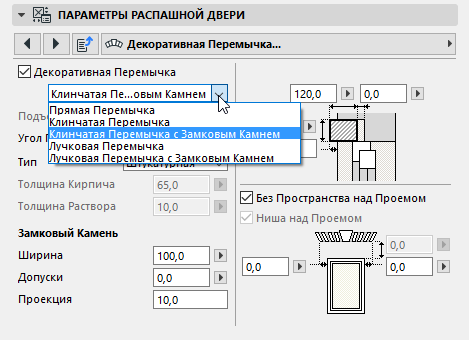

Декоративная Перемычка: Отметьте этот маркер и выберите из выпадающего списка стиль перемычки. Остальные управляющие элементы изменяются в зависимости от выбранного стиля перемычки.

Возвышение. Значение подъема перемычки.

Угол пяты. Для плоской каменной арки.

Тип: Выберите Гипсовая или Кирпичная. При выборе кирпичной перемычки предоставляется возможность указать толщину кирпича и раствора.

Прим.: Использование большого количества кирпичных перемычек может существенно увеличить размер модели.

Замковый камень. Для стилей перемычек с замковым камнем установите значения ширины, выступа (если замковый камень выдается вверх над аркой) и проекции (если он выдается горизонтально относительно арки).

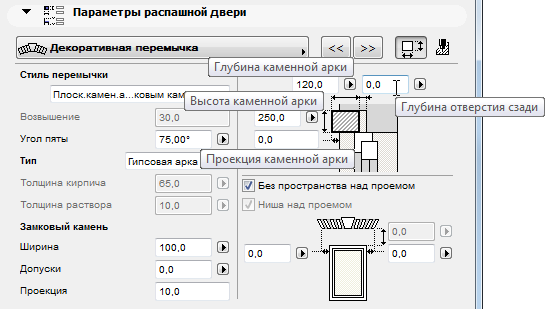

Поля справа устанавливают значения высоты и глубины перемычки, глубины отверстия сзади и проекцию арки по горизонтали.

Без пространства над проемом: Активация данного маркера приводит к тому, что перемычка располагается непосредственно над проемом.

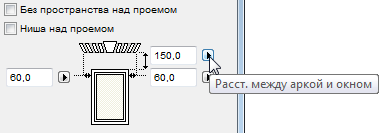

Если этот маркер не отмечен, то можно указать расстояние между верхом двери и перемычкой.

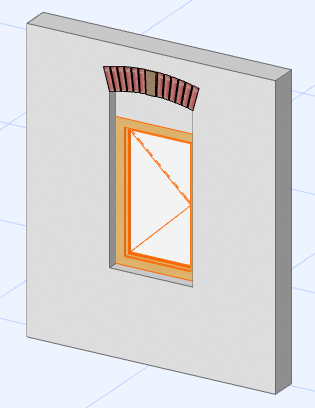

Ниша над проемом: Отметьте этот маркер, чтобы создать нишу под перемычкой.

Выступ по горизонтали. : Воспользуйтесь этими двумя полями, расположенными по бокам от эскиза, чтобы настроить левый и правый выступы перемычки за пределы проема.
