Страница План Этажа и Разрез (Параметры Двери/Окна)

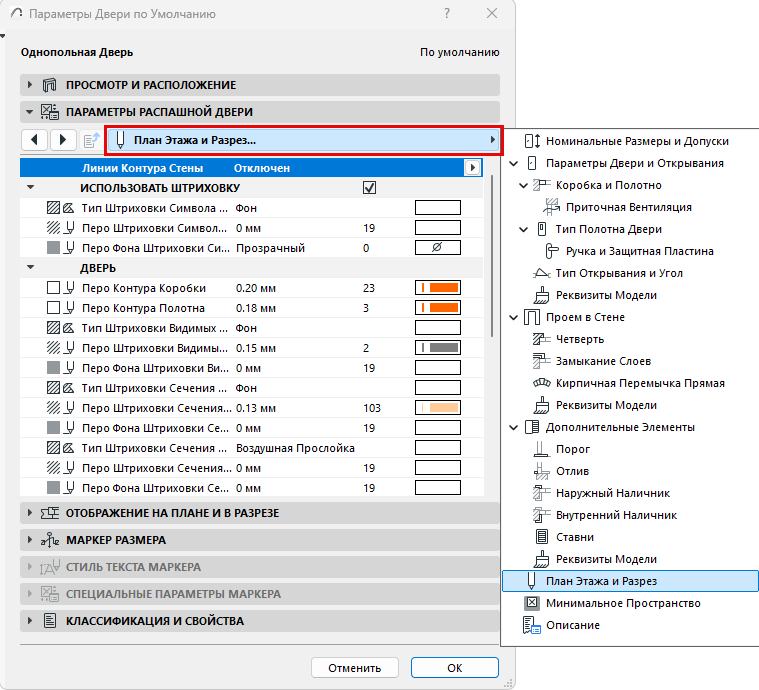

Страница План Этажа и Разрез находится в Панели Специальных Параметров Дверей и Окон (Библиотека Archicad).
На данной странице присутствуют все параметры, относящиеся к 2D-отображению различных элементов проема и определенные в скрипте пользовательского интерфейса GDL-объекта. Набор доступных параметров зависит от используемых компонентов проема и их геометрии.
Изменение настроек параметров постоянно отображается в окне Предварительного Просмотра Двери/Окна.
Линии Контуров Стен
Настройте линии Контура Стены для отображения проема. Если отключить любую линию контура, то можно настроить по отдельности линии для видимых/невидимых частей.
Использование Штриховки в Дверях/Окнах

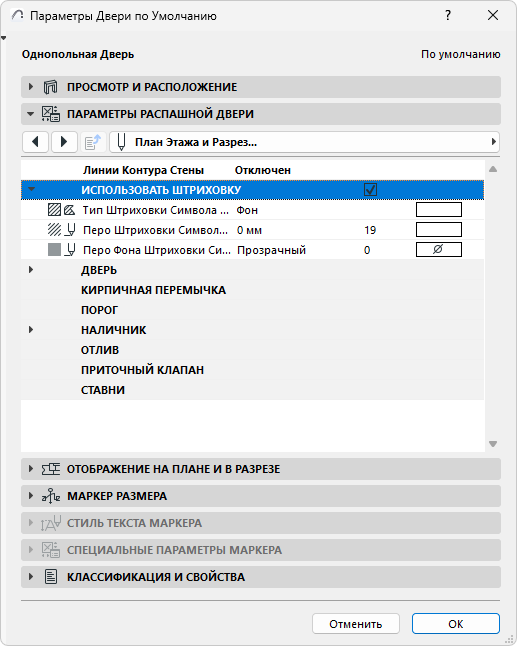

Чтобы использовать штриховки при отображении двери/окна, активируйте маркер Использовать Штриховки, позволяющий настроить все параметры штриховок. Если маркер Использовать штриховку не отмечен, то проемы показываются без штриховки их компонент.
Замена GDL Реквизитов Объектов Дверей/Окон
Как правило, 2D-реквизиты (тип линии, перо, штриховка) для отображения на Плане Этажа каждого компонента Двери/Окна настраиваются на вкладке План Этажа и Разрез, расположенной в панели Специальных Параметров и описанной выше.
Однако, вы можете заменить эти реквизиты, воспользовавшись упрощенными настройками панели Представления на Плане и в Разрезе в диалоге Параметров Двери/Окна.

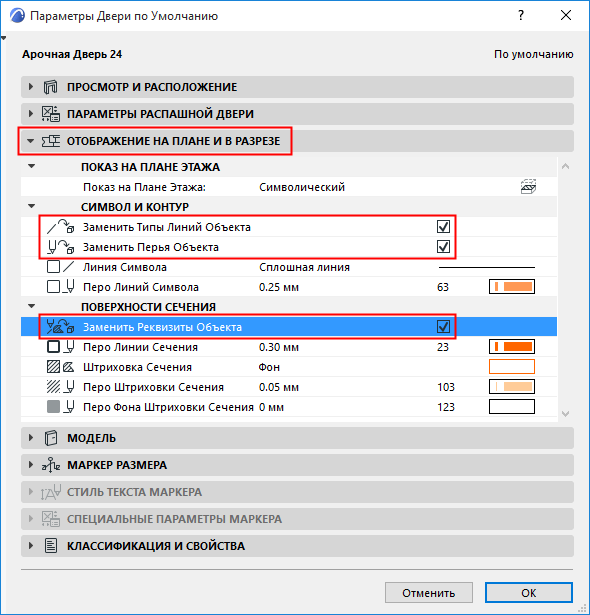

Настройте реквизиты для линий в сечении, не в сечении и линий проекции в панели Представления на Плане и в Разрезе диалога Параметров Двери/Окна (или в Информационном Табло).
Для применения этих настроек маркеры Заменить Типы Линий/Перья/Реквизиты Объекта должны быть активированы. В противном случае дверь/окно показывается с использованием реквизитов объекта GDL.
