Минимальное Пространство

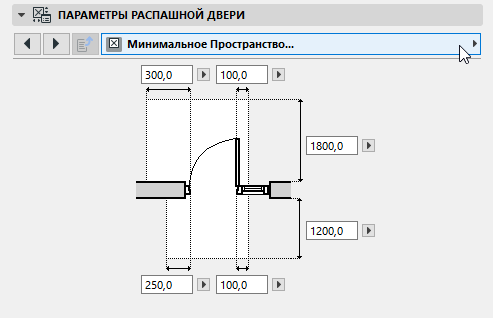

Страница Минимального Пространства находится в Панели Специальных Параметров Распашной Двери с Боковой Панелью и Фрамугой (Библиотека Archicad).

Данная страница предназначена для указания минимального пространства, которое должно быть свободно с обеих сторон двери.



Отображение минимального пространства для дверей и объектов на Плане Этажа можно активировать в диалоге Параметров Модельного Вида.



Чтобы отобразить на Плане Этажа Минимальное Пространство всех дверей и объектов, для которых настроен этот параметр:

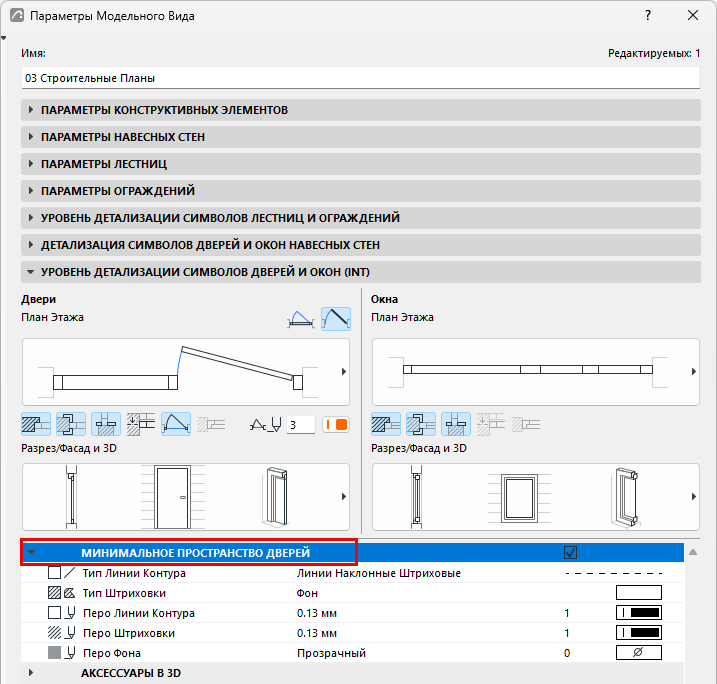

  1. Воспользуйтесь командой меню Документ > Модельный Вид > Параметры Модельного Вида
  2. Откройте панель Уровень Детализации Символов Дверей и Окон.
  3. Отметьте маркер Минимальное Пространство Дверей.


Используйте управляющие элементы, расположенные под этим маркером, чтобы определить перья, тип линии и штриховку для показа минимального пространства.

Для получения дополнительной информации о панели Специальных Параметров см. Где Настраиваются Параметры Окна/Двери?.
