Líneas

Las líneas son atributos, definidos en Opciones > Atributos del Elemento > Líneas.

Los tipos de línea se asignan a los elementos en sus diálogos de definiciones.

Por ejemplo, a la hora de definir cómo se mostrará un Pilar en una ventana 2D, aplicará distintas líneas para su distribución básica, para su visualización superior y para su símbolo transversal.

Edición y gestión de Tipos de Línea

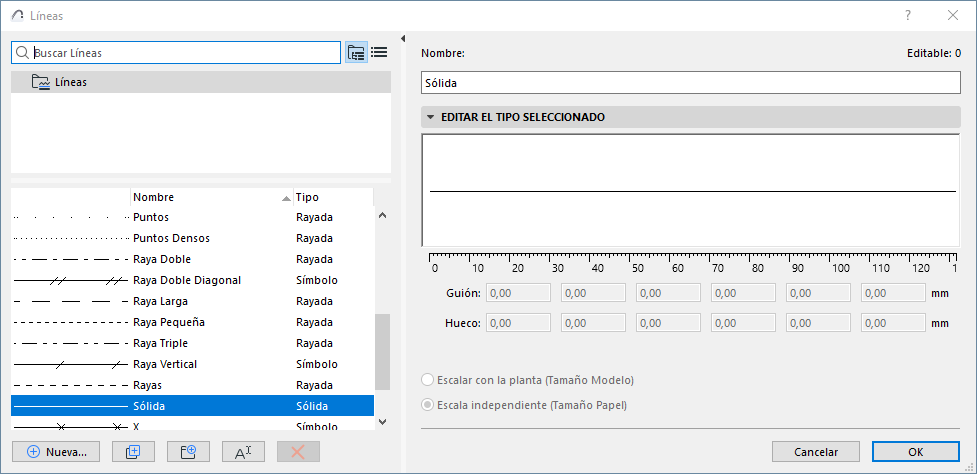

Utilice el diálogo de Líneas (Opciones > Atributos de Elemento > Líneas) para modificar las líneas estándar (sólida, por puntos, discontinua, etc.) y definir líneas personalizadas.

Para información general, ver Uso de los diálogos de atributos.



Seleccione un Tipo de Línea en la parte izquierda del diálogo para editar sus parámetros en la derecha.

Nota: Las líneas sólidas no son editables.

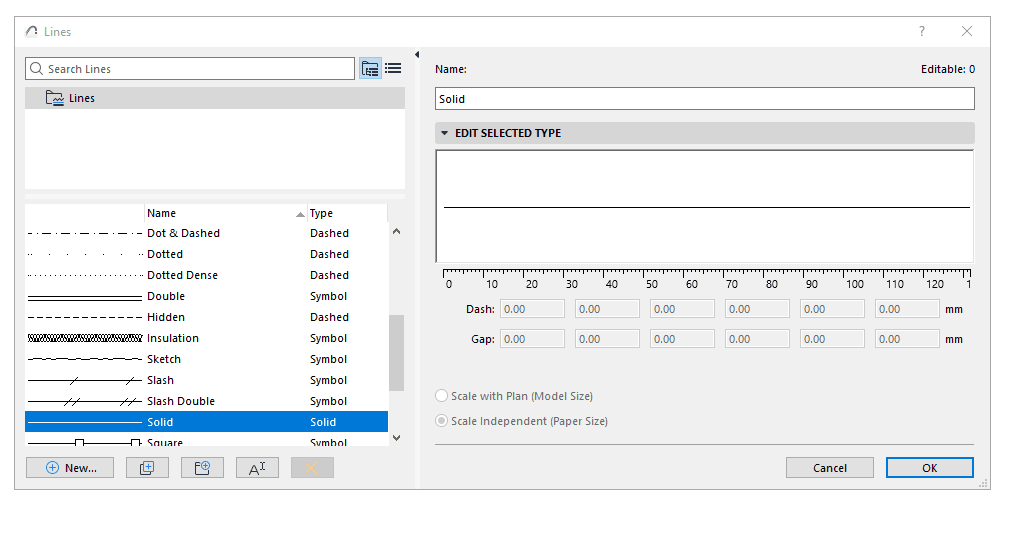

Crear un nuevo tipo de línea

  1. Haga clic en Nuevo.
  2. Elija un tipo de línea:


Configure los parámetros de línea como se describe aquí:

Editar Tipo de Línea (Discontínua)

Editar Tipo de Línea (Símbolo)

Grosor de Línea

Alámbrico (por Defecto)

Por defecto, todas las líneas se muestran con un nivel de grosor Alámbrico, con un pixel de grosor.

  • Puede también habilitar Líneas de Corte Gruesas (Ver > Opciones de Visualización); esto mostrará todas las líneas de Corte con mayor grosor (dos píxeles de grosor, sin importar el grosor real de pluma de la línea). Todas las demás líneas serán Alámbricas.

Grosor Real de Línea

Active el Grosor Real de Línea en Ver > Opciones de Visualización. El grosor de pluma de cada línea se visualizará según su valor de grosor de pluma (definido en el diálogo de Plumas y Colores).

Escala de las Líneas

La apariencia de las líneas en pantalla, en la impresora o en el ploter depende de lo siguiente:

  • Escalar con la planta (Tamaño Modelo): Visualiza el tipo de línea a la misma escala que el modelo en cada salida.
    Nota: Evite editar un tipo de línea escalado si la escala del proyecto es distinta a la del tipo de línea, ya que se distorsionará.
  • Escala independiente (Tamaño Papel): Visualiza, plotea e imprime el tipo de Línea a un tamaño fijo independientemente de la escala de salida.
