Crear un Redondeo o Chaflán

Utilice el comando Edición > Reformar > Redondeo/Chaflán para redondear o realizar un chaflán en la intersección de dos líneas/polilíneas, muros rectos, o la(s) esquina(s) de un elemento de polígono.

Estos comandos también están disponibles en la barra de herramientas Estándar.

Para ver las opciones especiales de redondeo/chaflán disponibles en las Formas, véaseEdición Básica de Formas: Redondeo/Chaflán en una Forma.

Para abrir el cuadro de diálogo de Redondeo/Chaflán, seleccione las dos líneas, o el elemento poligonal.

Luego realice una de las siguientes acciones:

  • Elija el comando Edición > Reformado > Redondeo/Chaflán, o
  • Si el elemento seleccionado es un polígono, elija el icono Redondeo/Chaflán en la paleta flotante.


Seleccione Redondeo o Chaflán:

  • Redondeo une los puntos de extremo de dos extremos de segmentos rectos con un Arco.
  • Chaflán une los puntos extremos de dos segmentos rectos con un segmento recto, cortando las esquinas.
  • Introduzca un radio para el Redondeo/Chaflán. (El Chaflán no tiene un radio, pero será dibujada como la cuerda de los arcos del radio específico.)
    Nota: Si al redondear el arco con el radio actual se extienden algunos de los vértices vecinos, el radio se limitará automáticamente de forma que el arco redondeado contenga el vértice vecino más cercano.
  • Haga clic en OK.
    Nota: Los comandos Redondeo, Chaflán e Intersección no funcionan sobre elementos agrupados, a no ser que esté activa la opción Suspender grupos.

    Ver Suspender Grupos.

Aplicar a Todas las Esquinas

Para aplicar el Redondeo o Chaflán a todas las esquinas del polígono seleccionado, verifique la casilla de Aplicar a todas las Esquinas.

Nota: Este cuadro es aplicable sólo si el elemento seleccionado es un polígono.

Si ha seleccionado un polígono y a continuación el comando Edición > Reformar > Redondeo/Chaflán, el cuadro se selecciona por defecto y no es editable; el redondeo/chaflán se aplicará a todos los nodos.

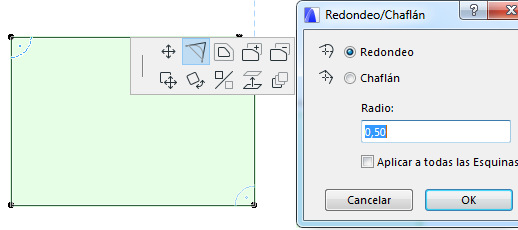

Para aplicar el Redondeo/Chaflán a un sólo nodo del polígono, haga clic en ese nodo y utilice la paleta flotante para abrir el cuadro de diálogo Redondeo/Chaflán.
