Bóveda extrusionada sencilla: En Paralelo a la Planta

Utilice este método para colocar un perfil de Estructura Compleja con forma de bóveda y, a continuación, extrusiónelo gráficamente.

El perfil de la Estructura Compleja aquí es siempre semicircular (bóveda). (Puede editar el perfil más adelante).

1. Active la herramienta Estructura Compleja y elija el método de geometría extrusionado con el método de input sencillo.





   En la Planta o en la Ventana 3D:

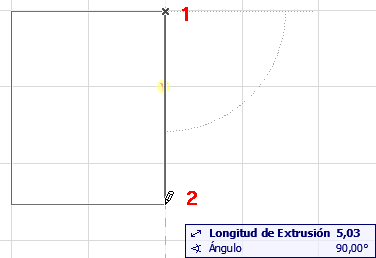

2. Haga doble clic para definir la longitud de extrusión de la Estructura Compleja.
3. Haga clic una tercera vez para definir el ancho del perfil de la Estructura Compleja.
4. La Estructura Compleja está completa.
