Estructura Compleja de bóveda reglada

Para crear una Estructura Compleja reglada con el método de input sencillo, definirá dos perfiles en planos paralelos. Con este método de input:

• El primer perfil siempre es de forma de bóveda.
• El segundo perfil siempre es una línea recta.

Aquí colocaremos una Estructura Compleja reglada en bóveda encima de este complejo de muros.

1. Elija el método geométrico Reglado en la herramienta Estructura Compleja y el método de input sencillo.





   En la Planta:

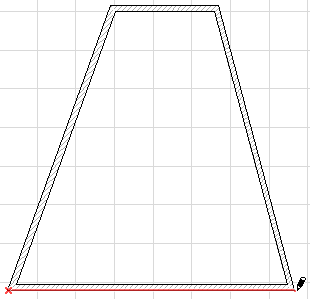

2. Haga clic en cada punto final del segmento de muro inferior para definir el ancho del primer perfil con forma de bóveda.

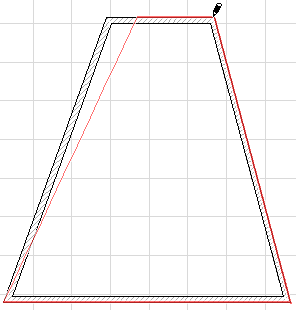

3. Arrastre el cursor hasta el segmento de muro opuesto y, a continuación, haga clic en cada punto final de ese muro para definir el ancho del segundo perfil de línea recta.

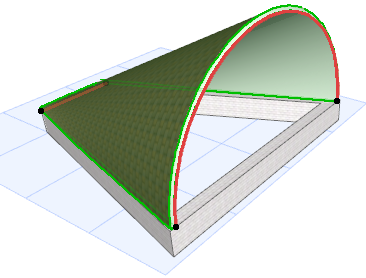

4. La Estructura Compleja con forma de bóveda reglada ya está terminada. Vista en 3D.





En la Ventana 3D:

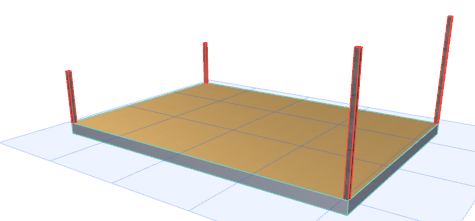

Aquí colocaremos una Estructura Compleja reglada con forma de bóveda encima de dos pares de pilares de distintas alturas.

1. Elija el método geométrico Reglado en la herramienta Estructura Compleja y el método de input sencillo.

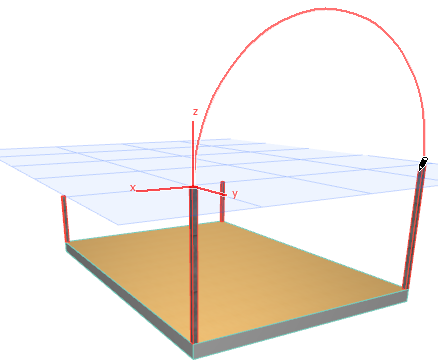

2. Haga clic en cada uno de los dos pilares más altos para definir el ancho del primer perfil con forma de bóveda.

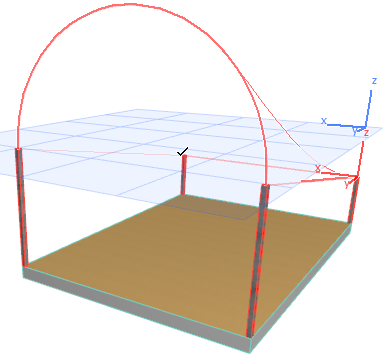

3. Arrastre el cursor hasta los pilares más bajos del lado opuesto y haga clic para definir el ancho del segundo perfil de línea recta.

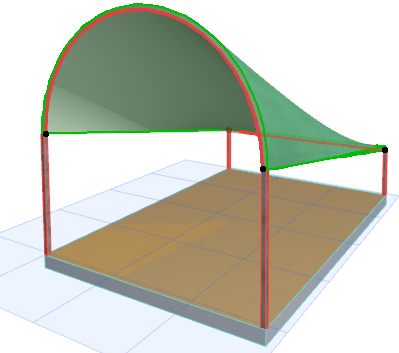

4. La Estructura Compleja con forma de bóveda reglada ya está terminada. Vista en 3D.
