Estructura Compleja girada: Definir Contornos en Sección

Aquí, usted dibuja varias Estructuras Complejas giradas con un punto final común para sus perfiles, pero ligeramente desplazadas entre ellas.

A continuación, en la ventana Sección, seleccione cada Estructura Compleja por separado y dibuje su contorno con la forma de un rectángulo; utilice rectángulos cada vez más pequeños. El resultado es varios segmentos de Estructuras Complejas solapados, cada uno de un tamaño ligeramente distinto.

1. Asegúrese de que el nivel de cota predeterminado de la Estructura Compleja sea 0.

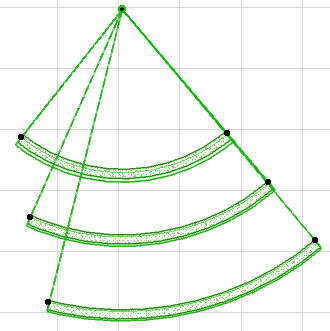

2. Dibuje la primera Estructura Compleja girada en la Planta como se muestra.





3. Dibuje dos Estructuras Complejas más utilizando el mismo punto de inicio de Perfil Personalizado, pero cada una un poco más grande y ligeramente desplazada de la anterior.

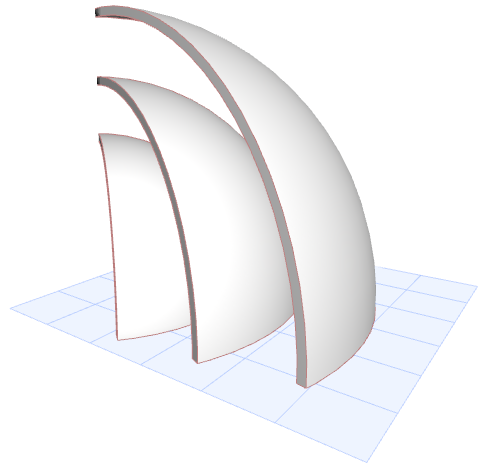

4. Vea el resultado en 3D.





5. Ahora cree una Sección para estas Estructuras Complejas y abra la ventana Sección.

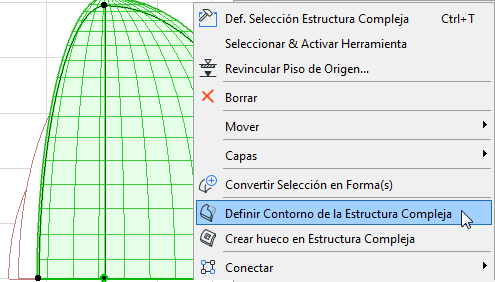

6. Seleccione la Estructura Compleja más cercana a usted. Desde el menú contextual, elija Definir Contorno de la Estructura Compleja.

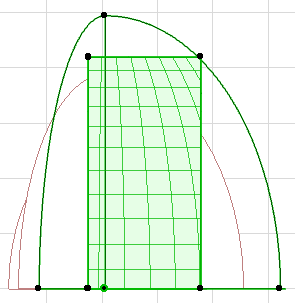

7. Dibuje el contorno a modo de rectángulo.









8. Seleccione las otras dos Estructuras Complejas y defina contornos rectangulares para ellas.

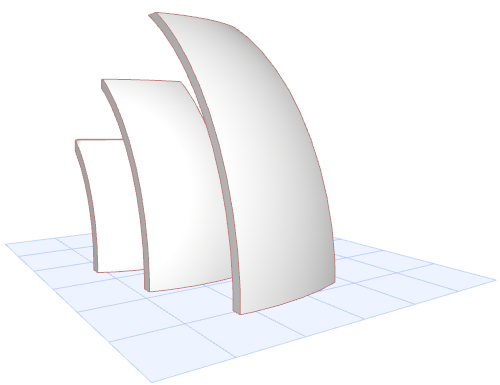

9. Vea el resultado en 3D y afínelo según sea necesario.
