Visualización de Mallas
Estructura de la Malla
En la ventana de Planta, son visibles solo las líneas del contorno y las líneas de los cambios de nivel de las Mallas.
En 3D, según el método de construcción elegido en el Cuadro Info o en las Definiciones de Malla, la Malla se puede visualizar de tres maneras:
Visualización de Aristas
Hay dos tipos de aristas en una malla: las definidas por el usuario y las aristas generadas. Cada una de las aristas generadas conecta dos puntos de la malla ubicados a distintas alturas y que no están aún conectados por una arista definida por el usuario.
- Las aristas definidas por el usuario se visualizan siempre.

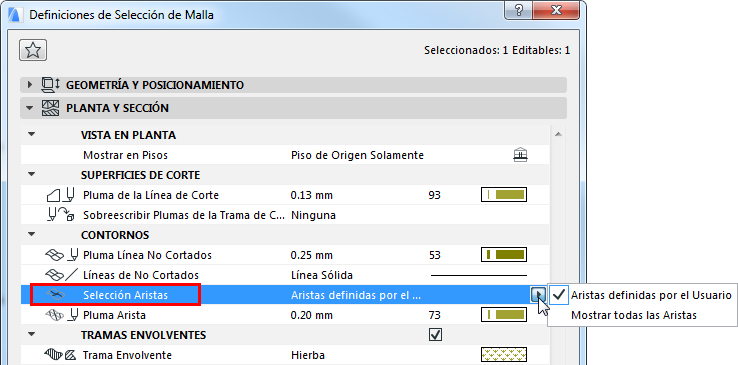

- La opción Mostrar Todas las Aristas, también mostrará las aristas generadas a través de los nodos conectados de la Malla. (Este control está ubicado en Definiciones de Herramienta Malla). Las aristas generadas se muestran sólo si conectan puntos situados a diferentes alturas.
Apariencia 3D

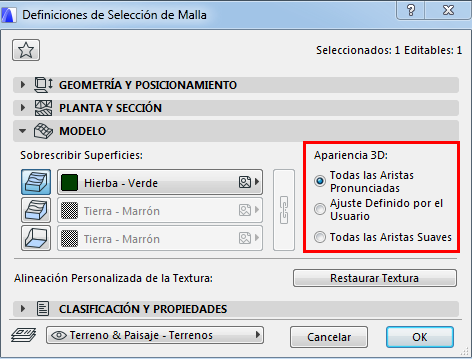

Los controles del panel Modelo de las Definiciones de Malla definen si las aristas de la Malla deben visualizarse suavizadas o afiladas.
- Todos los Bordes Afilados: Muestra la malla en la ventana 3D con triángulos conectados de modo agudo.
- Ajuste Definido por el Usuario: Muestra las superficies de la malla con Bordes de conexión aguda Definidos por el Usuario, y con superficies de conexión suavizadas en el resto de los sitios.
- Todas las Aristas suaves: Muestra la malla con superficies con conexiones suaves.
Si escoge Todas las Aristas Suavizadas, sólo aparecerán en la vista 3D las aristas definidas por el usuario.
