Crear un Muro Cortina en la Planta

  1. Active la herramienta Muro Cortina.
  2. Elija el método geométrico Polilínea - Simple del Cuadro Info.

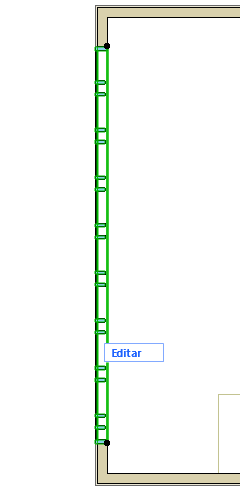

  3. Dibuje una Línea de Referencia que represente la longitud del Muro Cortina.
    Nota: Si su Esquema tiene un patrón de retícula de tamaño fijo, la información visual y el cursor en forma de lápiz indica dónde se completará el próximo segmento de patrón.


  4. Haga clic para terminar de dibujar la línea de referencia.

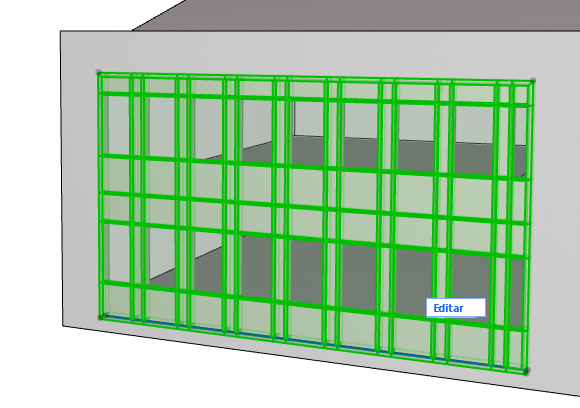

  5. Vea el resultado en la Ventana 3D.



Muro Cortina Encadenado

Use el método geométrico Encadenado para crear un Muro Cortina de múltiples segmentos. La línea de referencia es una polilínea.


  • Para cada segmento, puede establecer un Esquema independiente, con un patrón distinto para cada uno, en el modo Edición.
  • Siempre se coloca un Marco en el lugar donde se unen dos segmentos adyacentes. No es posible eliminar este tipo de Marco. (Si lo desea, puede ajustar su tipo a Invisible, seleccionando el Marco en el modo Editar y definiendo su Tipo en las Definiciones de Marco).
