Use las Opciones de Vista de Modelo para definir la visualización del Muro Cortina basada en vistas.
Usando las Opciones de Vista de Modelo, muestre/oculte partes del Muro Cortina separadamente en cada vista, y defina una preferencia de visualización diferente para cada una.
Vaya a Documento > Vista de Modelo > Opciones de Vista de Modelo.

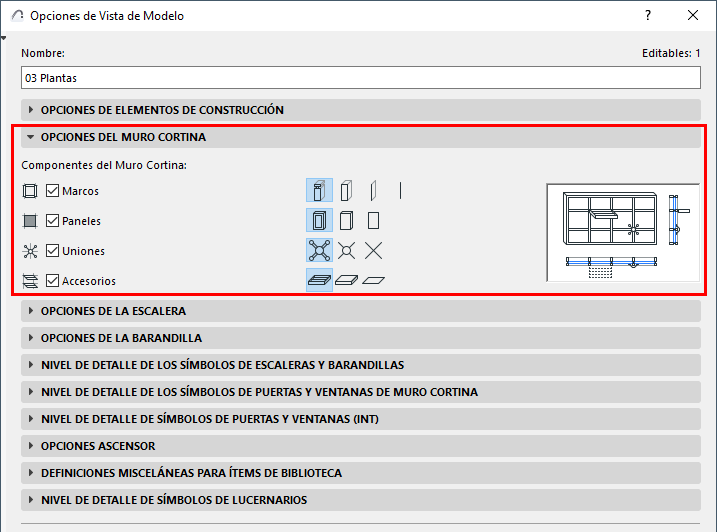

Vaya al panel de Opciones del Muro Cortina:
Mostrar/Ocultar Componentes
Por defecto, todos los componentes de un Muro Cortina (Marcos, Paneles, Uniones, Accesorios) son mostrados. Desactive cualquier componente si no desea visualizarlo en esta Combinación de Opciones de Vista de Modelo.
Visualización del Nivel de Detalle (por Componente)
Para cada componente, haga clic en un icono para definir su visualización: Detallado, Simplificado, o Esquemático.
Los Marcos tienen una opción adicional: Mostrar solo su Eje.
Detallado: Se muestra toda la geometría (p. ej. de los componentes con perfil, con Materiales de Construcción).Figura 1. Muro Cortina en Detalle Completo
Simplificado: Se muestran cajas rectangulares, con un solo Material de Construcción. Figura 2. Marcos/Paneles Detallados, Accesorios Simplificados
Esquemático: Sólo se visualiza el Esquema (Líneas de Retícula y Contorno).Figura 3. Muro Cortina en Vista Esquemática (Planta) Figura 4. Muro Cortina en Vista Esquemática (3D/Alzado)
Sobrescribir Definición de OVM

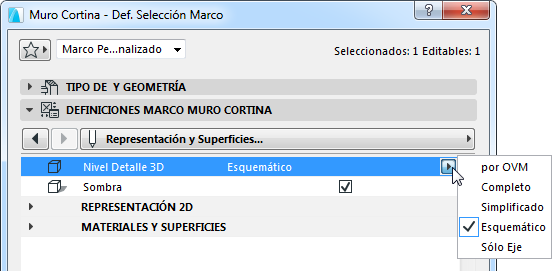

Puede sobrescribir las OVM de cada parte o clase de parte de cualquier Muro Cortina, definidas en el diálogo de definiciones del Nivel de Detalle 3D de cada componente:
