Estructuras Monolíticas de Tramo y Rellano
Estas definiciones están disponibles si elige un tipo de Estructura Monolítica para el Tramo y/o el Rellano.

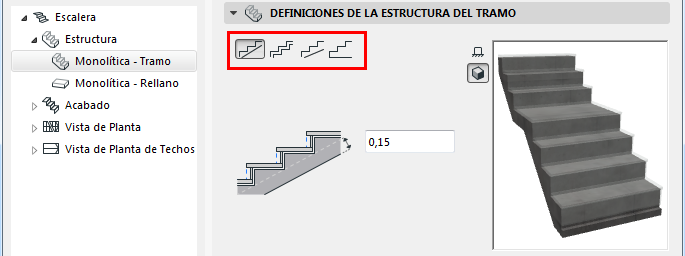

Estructura de Tramo Monolítica: Elegir Forma

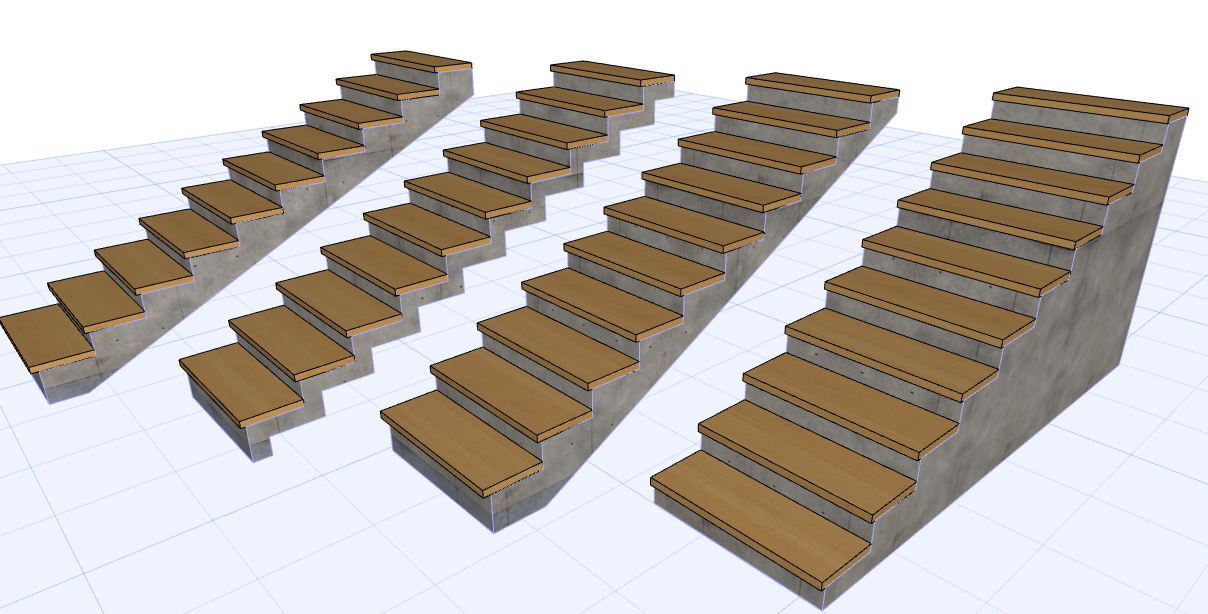

Use los cuatro botones para elegir una forma para el soporte inferior de un tramo Monolítico. Desde la izquierda:
Debajo, inserte los valores para las variables de espesor/desplazamiento aplicables. Observe el resultado visual en la ventana de Previsualización.

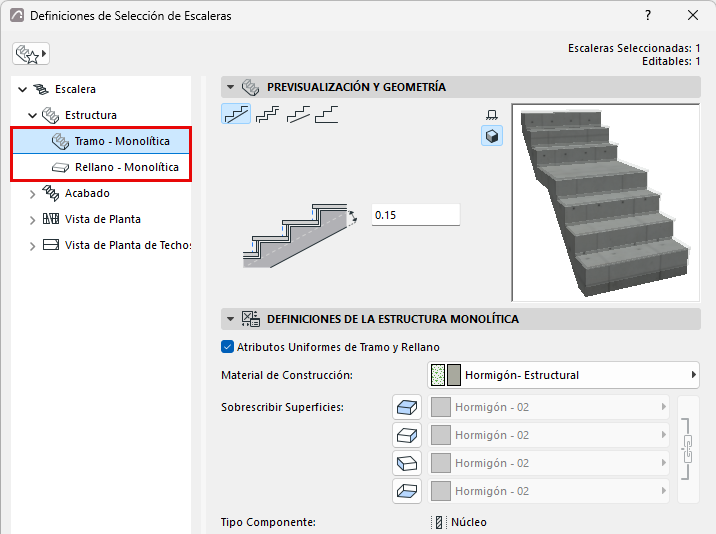

Definiciones de la Estructura Monolítica

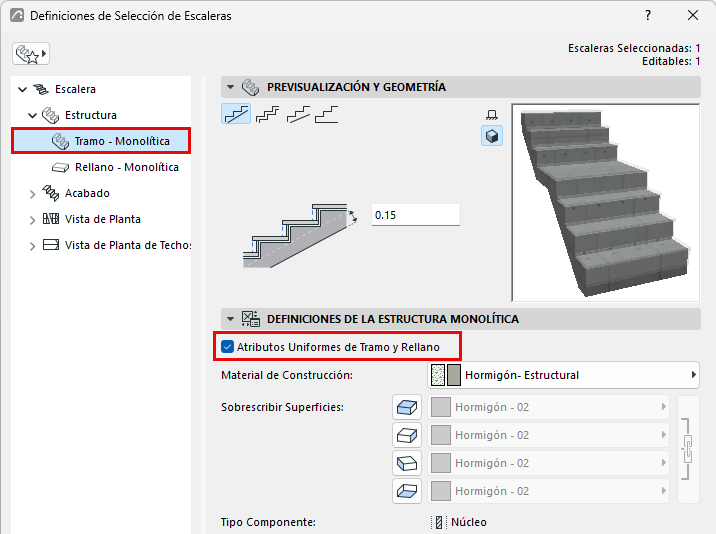

Use este panel para definir atributos, incluyendo el Material de Construcción, para el Tramo Monolítico/Rellano Monolítico.
El Tipo de Componente para una estructura de escalera Monolítica siempre es "Núcleo". Esto es relevante para la Visualización Parcial de Estructura en vistas 3D, donde puede elegir mostrar u ocultar elementos en función de su tipo de componente.

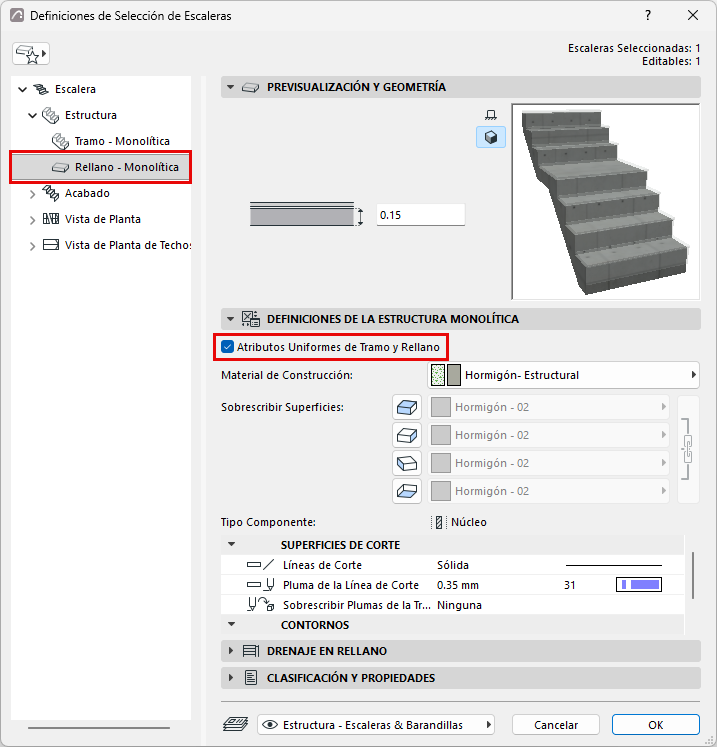

Active Atributos Uniformes de Tramo y Rellano para aplicar los mismos atributos a ambas estructuras Monolíticas (Tramo y Rellano).

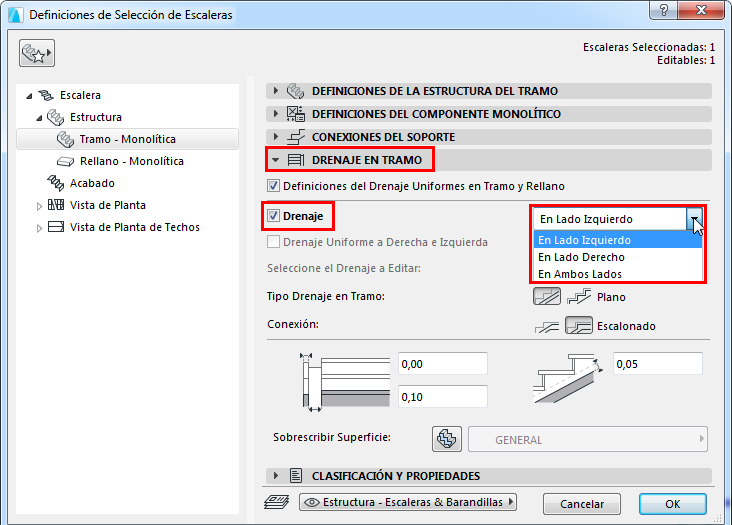

Drenaje en Tramo/Drenaje en Rellano
Este panel solo está disponible para las Estructuras Monolíticas.

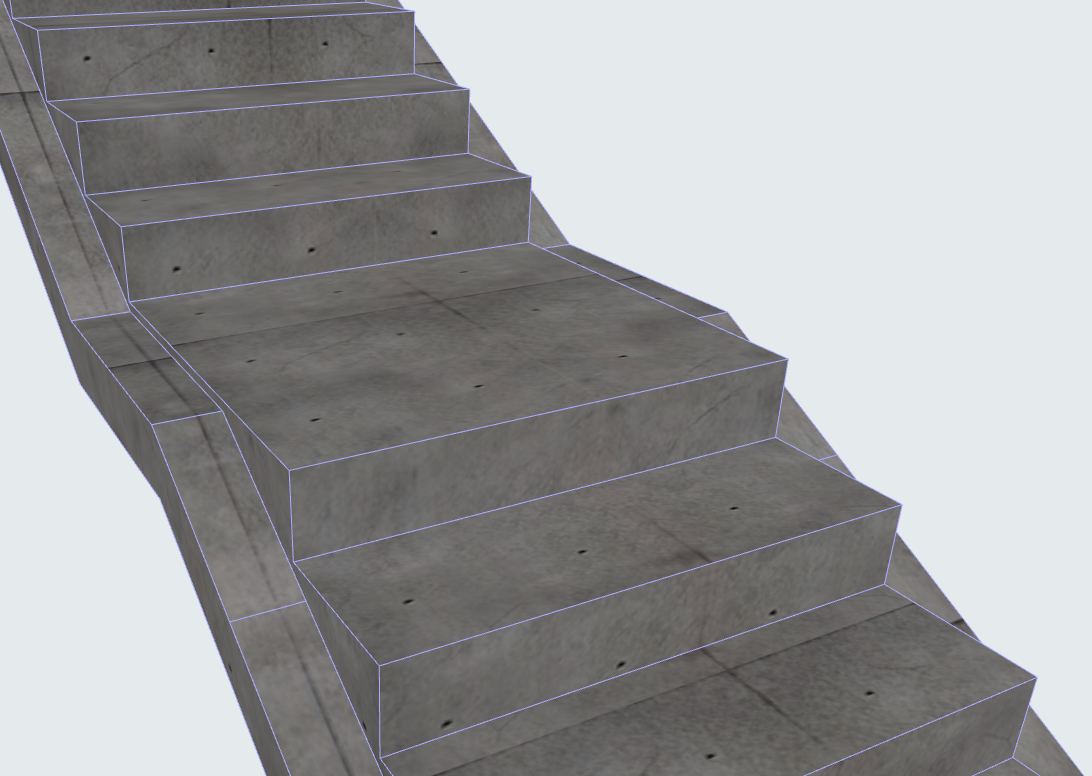

Active Drenaje para colocar un Drenaje en la parte derecha y/o izquierda de la estructura de la Escalera (disponible para Tramo y Rellano).
Active Definiciones del Drenaje Uniformes en Tramo y Rellano para aplicar las definiciones en ambas estructuras de la Escalera.
Para Drenaje en Tramo:
- Elija Tipo de Drenaje (Plana o Escalonado) para el Tramo y Conexiones. Este ajuste será usado para el Drenaje en Rellano, si hay alguno.
Defina los valores de anchura y profundidad del Drenaje, y un desplazamiento opcional.
Si es necesario, aplique una sobrescritura de Superficie al Drenaje.
