Estructura Volada en Tramo y Rellano

Estas definiciones están disponibles si elige un tipo de Estructura Volada para el Tramo y/o el Rellano.

Elija un tipo de Componente de Volada - p. ej. Soporte o Bloque.

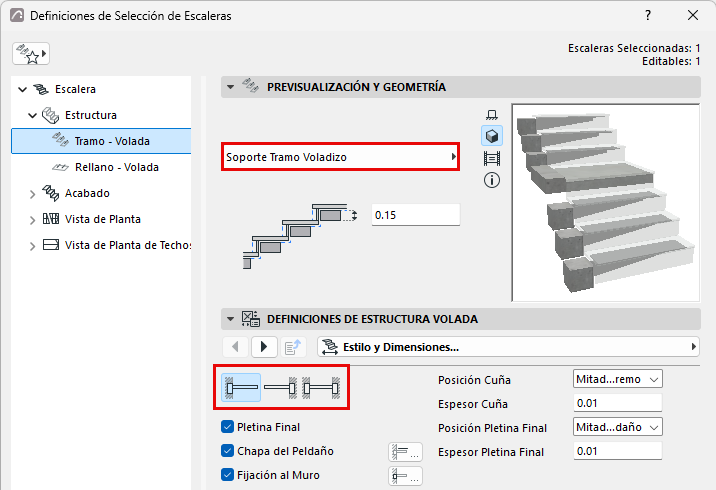

Use el Panel de Definiciones de Volada para configurar la estructura elegida:

  • Definir la estructura volada en lado izquierdo, derecho o en ambos lados de la Escalera
  • Añadir una Pletina de Peldaño adicional


Utilice el Modo Edición para agregar una Fijación al Muro opcional para el Tramo o el Rellano, como se muestra a continuación:

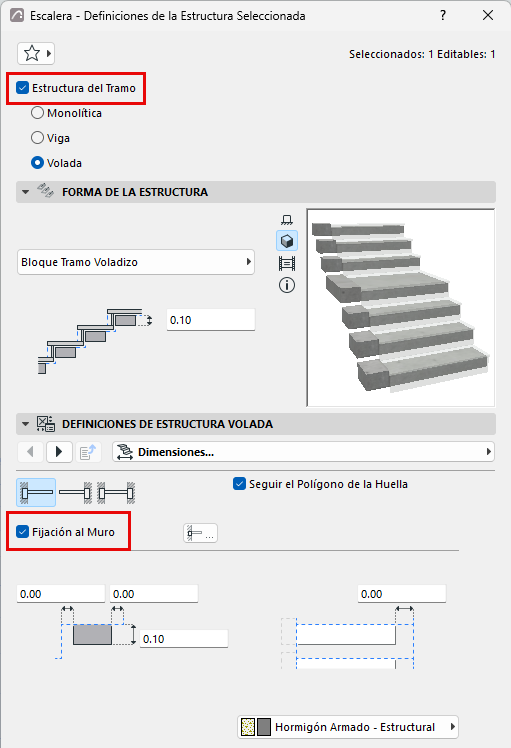

Figura 1. Añadir Fijación al Muro al Tramo Volado (Seleccione y Edite la Estructura del Tramo en Modo Edición)

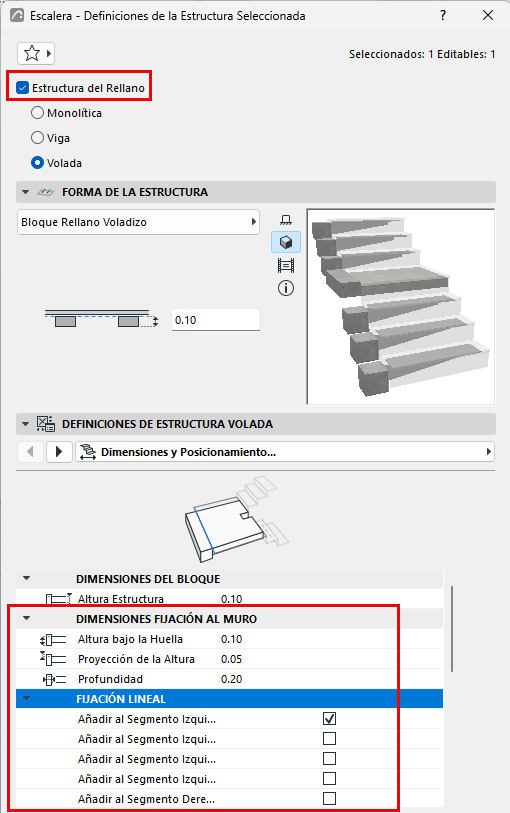

Figura 2. Añadir Fijaciones Lineales a los Segmentos de Rellano Volado (Seleccione y Edite la Estructura del Rellano en Modo Edición)

Definir componentes como Núcleo/Acabado/Otro

En la sección Representación del cuadro de diálogo de Definiciones: defina los componentes como Núcleo/Acabado/Otro. (Para definir las partes por separado, desactive la casilla «Tipos de Componente Uniformes").

Definir tipos de componentes de este modo le permite controlar su visualización mediante la Visualización Parcial de Estructura. Por ejemplo, para visualizar vistas de coordinación de solo estructura, elija "Núcleo solamente" como la opción de Visualización Parcial de Estructura de la vista. Esto ocultará los componentes de la escalera definidos como "Acabado" u "Otro".

La Visualización Parcial de Estructura de los componentes de escalera es compatible con vistas basadas en el modelo 3D (p. ej., Secciones). En Plantas y Plantas de Techos, las escaleras se visualizan como símbolos y no se ven afectadas por la Visualización Parcial de Estructura.
Nota: Para componentes de perfil, defina su tipo en el Gestor de Perfiles.
