Sin embargo, puede usar las Definiciones de Escaleras (Estructura del Tramo):
para definir los extremos de las estructuras de la Escalera
para crear conexiones entre los Tramos y Rellanos de una Escalera. Puede usar diferentes conexiones dentro de una misma escalera.

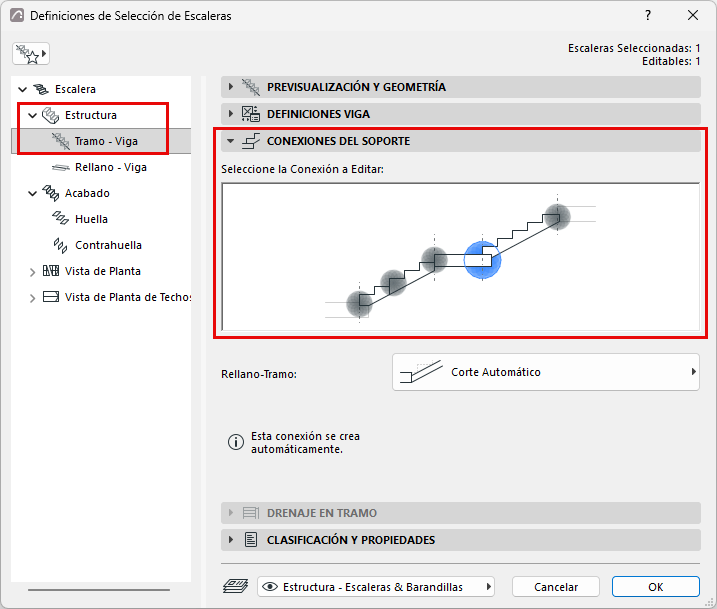

Para definir Extremos y Conexiones para la Escalera, vaya a la página de Definiciones de la Estructura del Tramo, y en el Panel de Conexiones de Soporte. Este panel está disponible en las Definiciones de la Escalera (Estructura del Tramo) y para una Estructura de Tramo seleccionada en el modo Edición.
Todas las conexiones y extremos de Tramos y Rellanos de Escaleras se manejan aquí:
Tramo-Arranque
Tramo-Desembarco
Tramo-Rellano
Rellano-Tramo
Tramo-Tramo

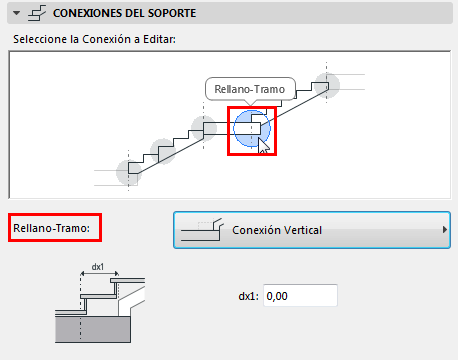

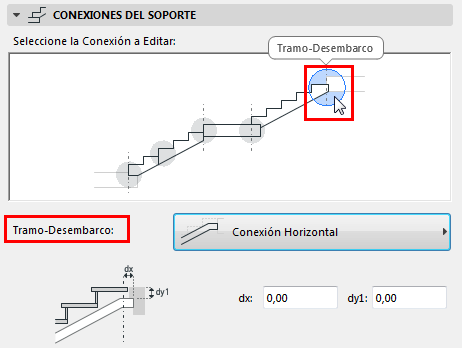

En la Previsualización, pase por encima y haga clic para elegir la conexión o extremo que desea editar.

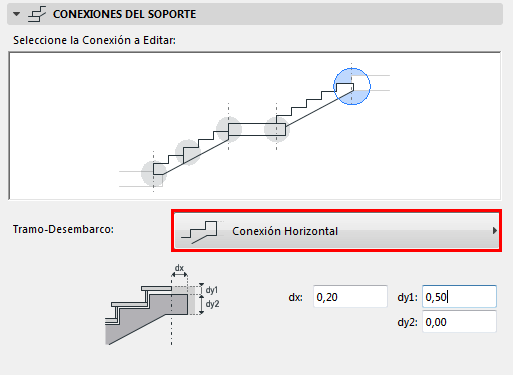

Desde el desplegable, elija el tipo de Conexión deseada. Este es un conjunto fijo de opciones, el cual varía según el tipo de estructura y conexión.

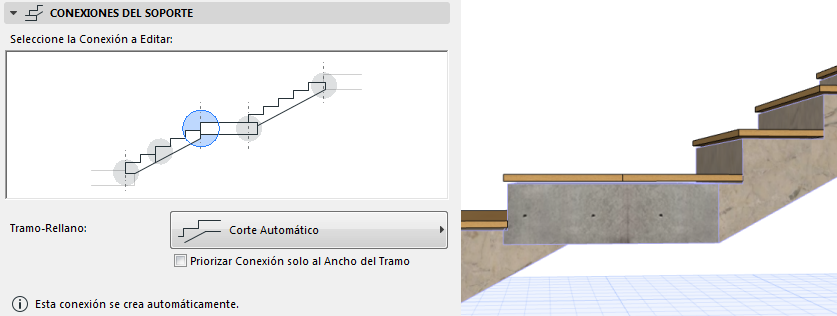

Las opciones Automáticas no requieren definiciones adicionales por parte del usuario.Figura 1. Conexión Rellano-Tramo: Corte Automático

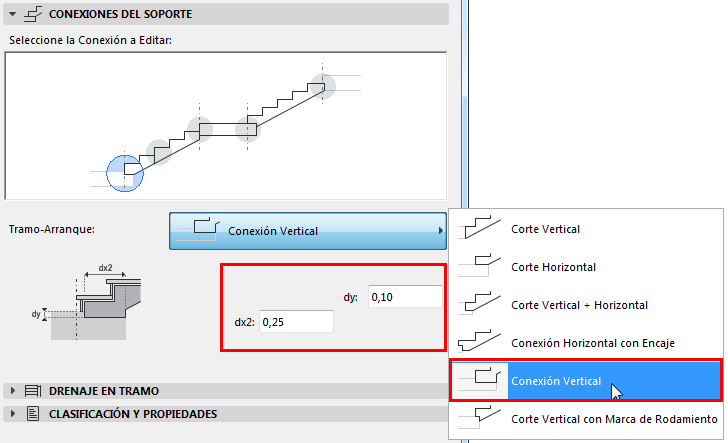

Extremos Viga Tramo: Horizontal y Vertical

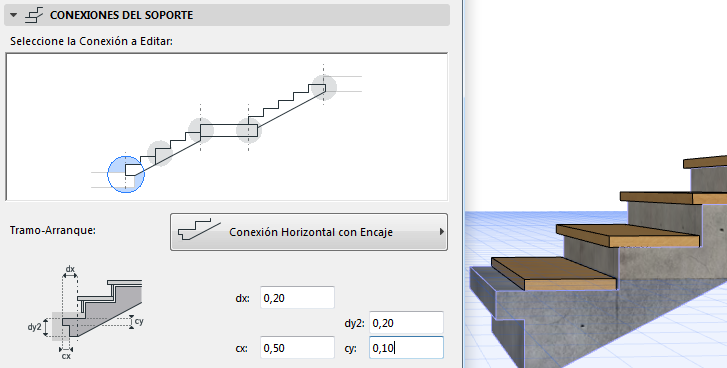

Figura 2. Extremo Tramo Monolítico: Horizontal con Marca de Rodamiento

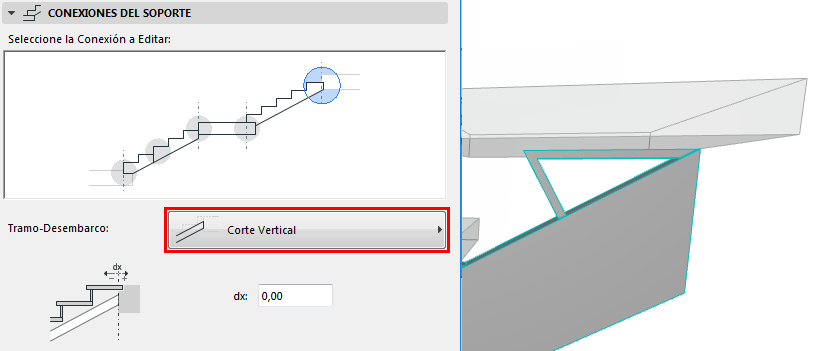

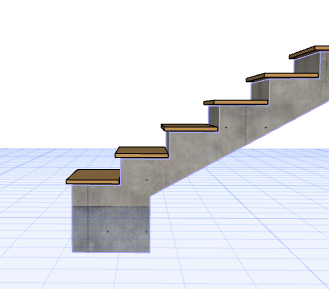

Extremo Tramo Monolítico: Ajustar Corte Vertical

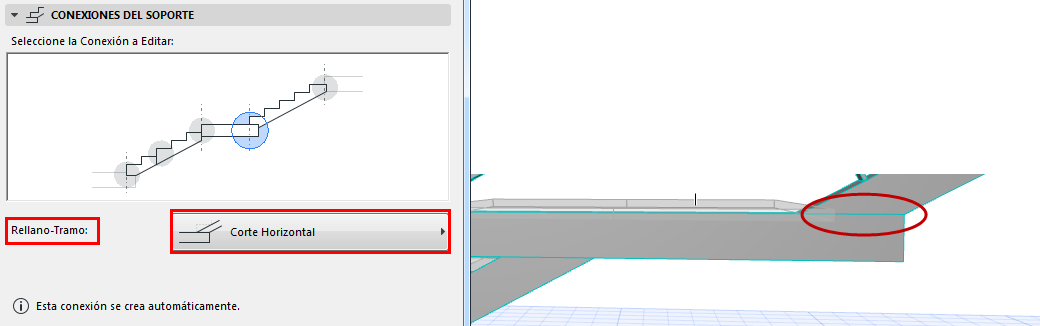

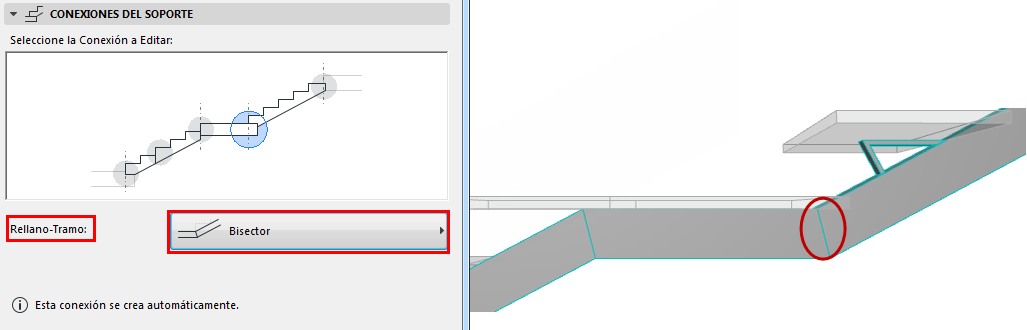

Figura 3. Conexión Rellano-Tramo: Bisector Figura 4. Conexión Rellano-Tramo: Horizontal
Use el siguiente tipo de conexión para crear un espacio para un elemento añadido (p. ej. un Pilar):

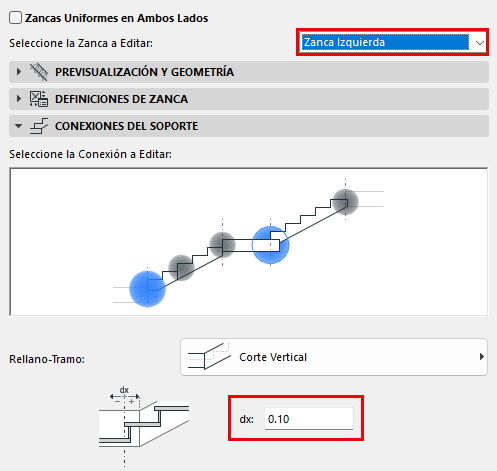

Conexión Zanca de Tramo-Rellano: Ajustar Corte Vertical para Añadir Hueco
