Definiciones del Pasamanos (Herramienta Barandilla)



El patrón del Segmento puede contener hasta dos Pasamanos. (Se puede duplicar cada uno - ver Usar Pasamanos Doble , abajo.)

Para añadir o eliminar Pasamanos, use el signo Más o Menos en el Editor de Patrones.

Ver también Añadir Componente en el Editor de Patrones.

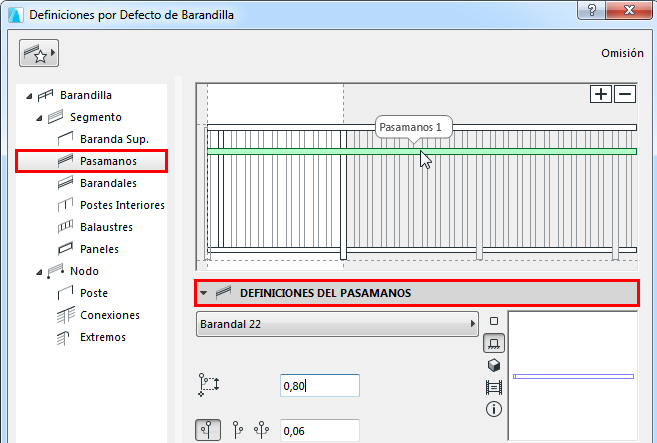

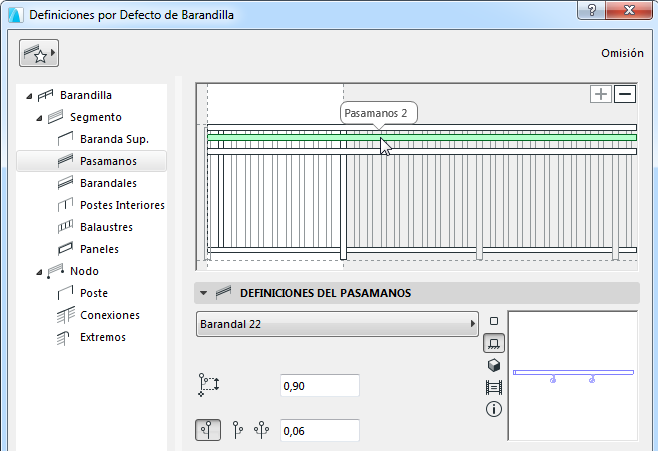

Para cada Pasamanos seleccionado en el Editor de Patrones, defina sus parámetros en las Definiciones del Pasamanos:

  • Elija un componente GDL como Pasamanos.

    Para definir ajustes para el componente GDL, use el panel siguiente. Ver Definiciones del Componente Barandilla (Baranda Sup./Pasamanos/Barandal).

  • Elija si colocar el Pasamanos a la derecha o a la izquierda de la Barandilla (“Izquierda” y “Derecha” se basan en la dirección de inserción de la Barandilla), o en ambos lados (ver abajo).
  • Desplazamiento Horizontal: Defina el desplazamiento lateral del Pasamanos.

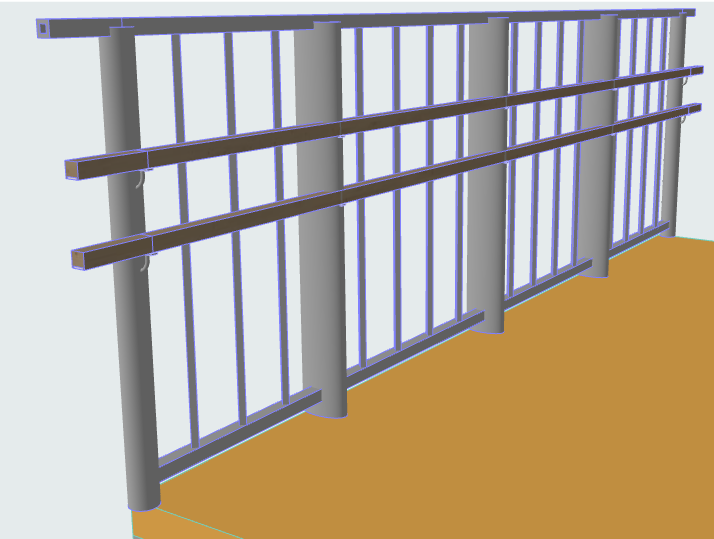

    Figura 1. Dos Pasamanos

Usar Pasamanos Doble

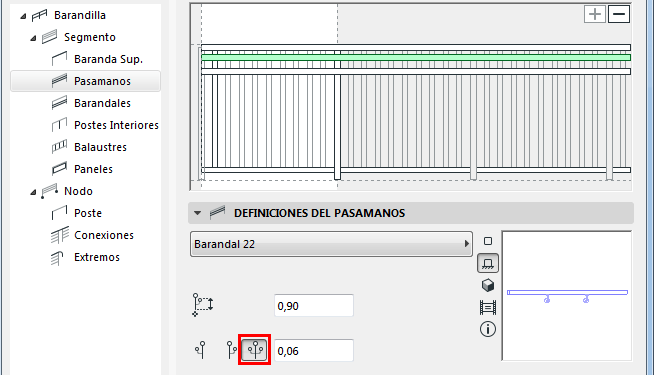

Cada uno de los dos Pasamanos puede ser duplicado al otro lado de la Barandilla, para un total de cuatro Pasamanos físicos: elija la opción “Ambos Lados” desde las Definiciones del Pasamanos:

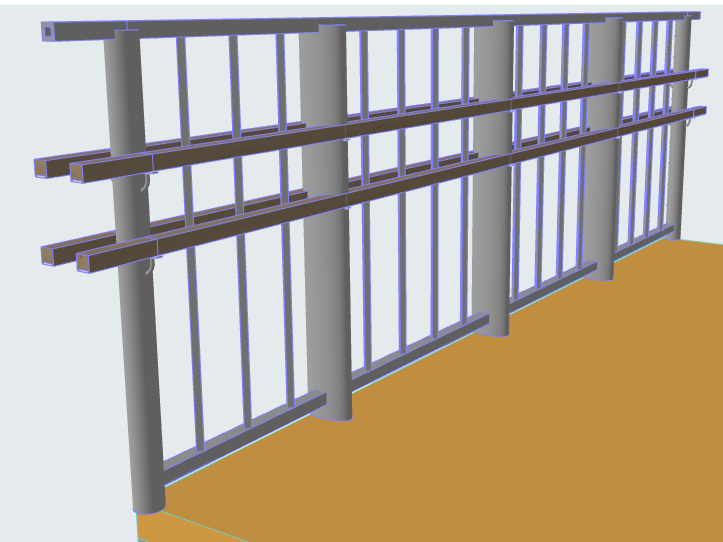

Figura 2. Dos Pasamanos, Duplicados

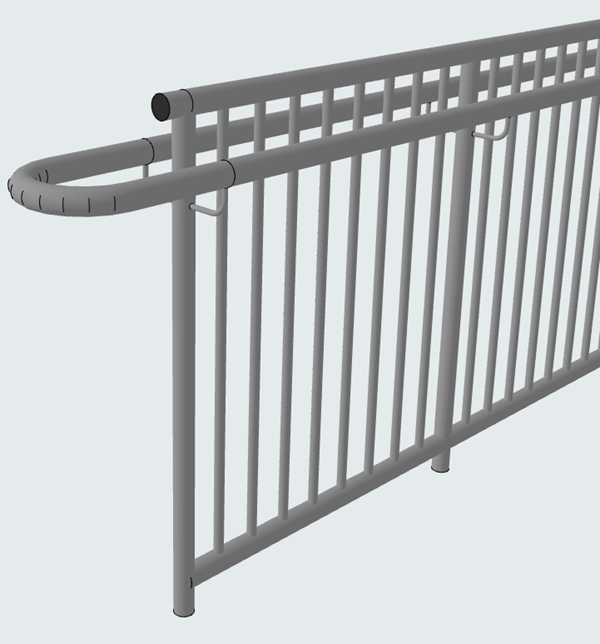

Conectar Extremos de Pasamanos Dobles

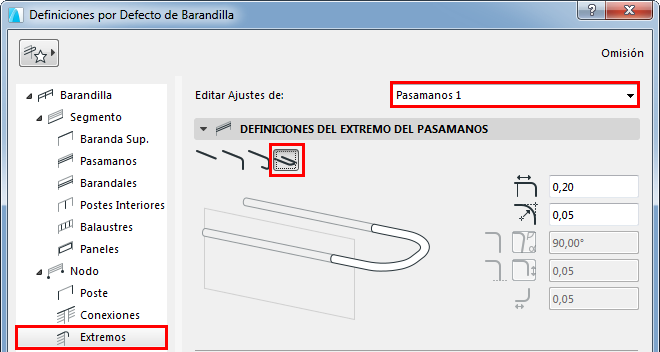

Para conectar los extremos de los Pasamanos dobles, use la página de Extremos de las Definiciones de la Barandilla:




Ver también Extremos de Barandal (Baranda Sup., Pasamanos, Barandal).
