Edición Básica de Formas: Empujar-Tirar

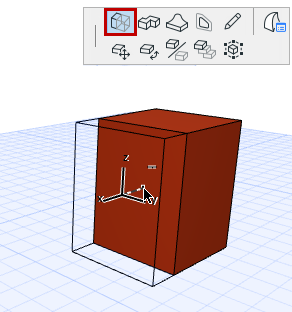

  1. Haga clic en la cara plana de una Forma. (Seleccione varios elementos para editarlos de forma simultánea).
  2. Elija el comando Empujar-Tirar de la Paleta Flotante.

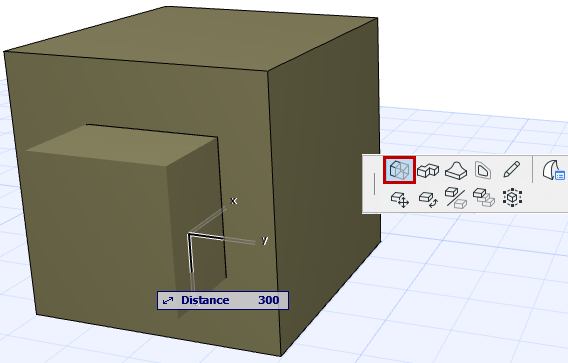

  3. Arrastre la cara (aquella en la que ha hecho clic) para ampliar la forma de Forma en perpendicular a la cara en la que ha hecho clic. Tire para ampliar la Forma y empuje para "comprimirla".

    push_pull_1.png     push_pull_2.png

Crear un Hueco con forma de Forma en otra Forma

Este método funciona si empuja una Forma hasta otra Forma, siempre y cuando ambos bordes de la Forma "receptora" sean caras paralelas.

Para otros tipos de geometrías, utilice Operaciones Booleanas en Formas.

Ver Operaciones Booleanas con Formas.

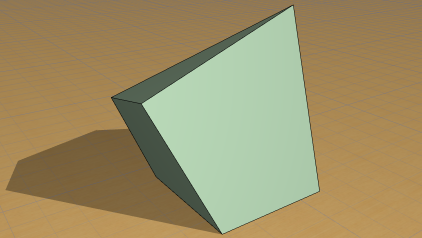

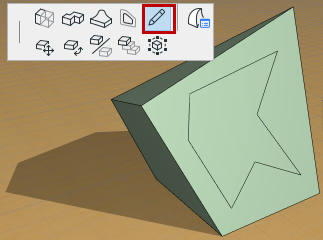

  1. En una Forma existente, utilice el comando Añadir para dibujar una nueva Forma con la forma del hueco que desee.

    Ver Edición Básica de Formas: Añadir.

    La nueva Forma se convierte en un sub-elemento de la Forma existente (dado que ha utilizado el comando Añadir para dibujarla).

  2. Haga clic en el sub-elemento.
  3. Utilice Empujar-Tirar para empujar el sub-elemento en la Forma.
  4. Haga clic con el cursor en el borde opuesto para completar el comando Empujar.

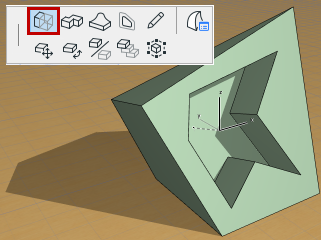

  5. El hueco es creado.

    PushPullHole1.png     PushPullHole2.png
