Guardar Elementos 2D como Etiqueta

Use esta función para crear sus propias Etiquetas de símbolo, compuestas de cualquier combinación de símbolos o texto personalizado, incluido Autotexto.

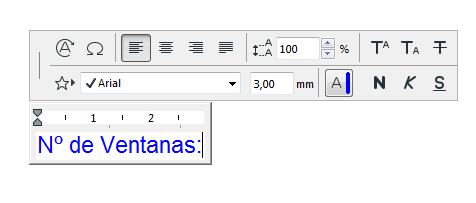

1. Use la Herramienta Texto para colocar una caja de Texto.
2. Inserte el texto deseado.

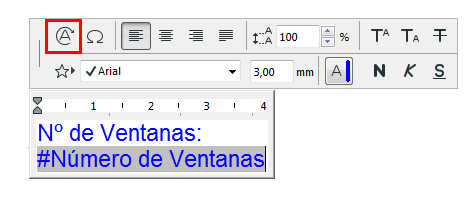

   Use Autotexto para mostrar información específica del elemento (p. ej. #NumberofWindows).

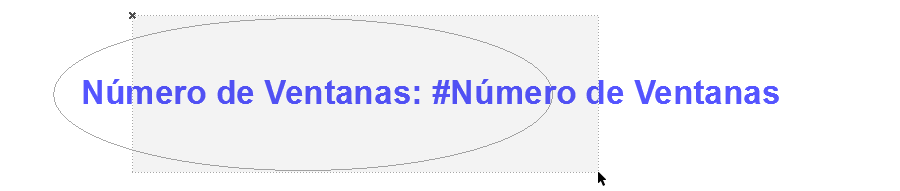

3. Si la Etiqueta va a tener un Marco, use una herramienta 2D (p. ej. Herramienta Línea) para crear un marco de cualquier forma alrededor del texto.





   Consejo:

   • Si la etiqueta contiene Autotexto, considere el tamaño estimado para el valor resultante (p. ej. número de dígitos o longitud del texto esperado), y dibuje el marco según esto.
   • Puede ser buena idea hacer coincidir el punto central del bloque de texto y el del elemento marco, y usar un punto de anclaje central para el bloque de texto.

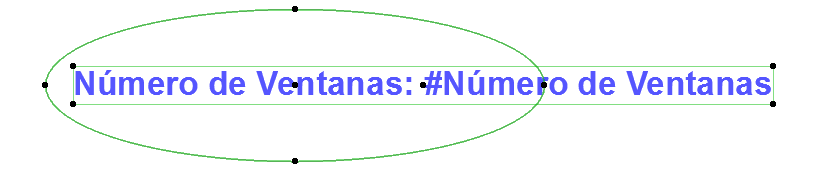

4. Seleccione todos los elementos 2D.

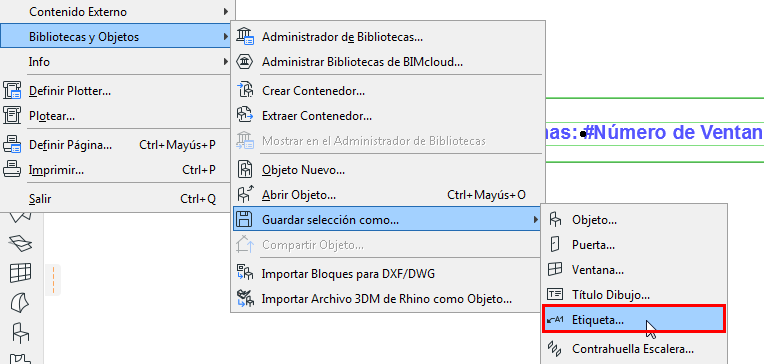

5. Use Archivo > Bibliotecas y Objetos > Guardar selección como, y elija Etiqueta.

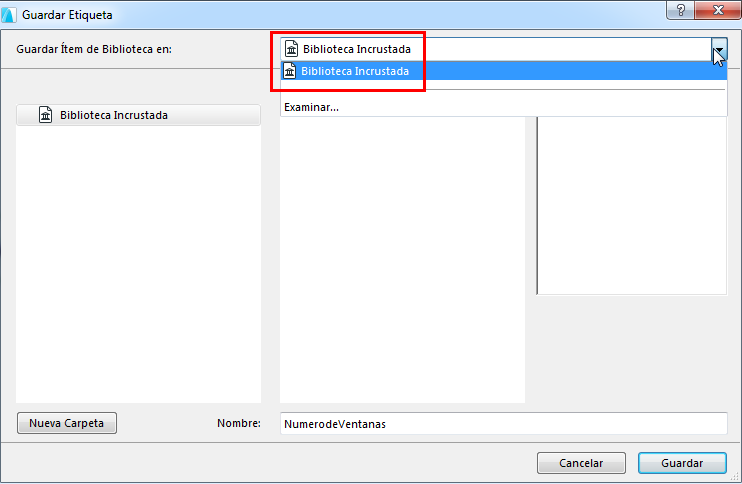

6. En el diálogo de Guardar Etiqueta que aparece, escriba un nombre y elija la carpeta deseada para su ubicación:
   • Biblioteca Incrustada (opción por defecto. Se recomienda guardar los objetos personalizados específicos del proyecto en su Biblioteca Incrustada.)
   • Una Biblioteca del BIMcloud que haya sido añadida al proyecto
     Nota: En Teamwork, debe reservar la carpeta de la Biblioteca del BIMcloud antes de guardar nada en ella.
   • Una Biblioteca Vinculada

     Opcionalmente, haga clic en Nueva Carpeta para crear una nueva carpeta dentro de la carpeta seleccionada de la biblioteca.





7. Aparecerá el diálogo de Cambiar Definiciones Básicas de la Etiqueta. Aquí puede definir las Tramas y Plumas de la nueva Etiqueta. Incluso tras colocar la Etiqueta, puede seguir optimizando los atributos en las Definiciones de Etiqueta.

   Para añadir información al a nueva Etiqueta (Por ejemplo, palabras clave para facilitar su búsqueda), haga clic en Cambiar Detalles en la parte inferior izquierda.

8. Haga clic en OK para cerrar este cuadro de diálogo.

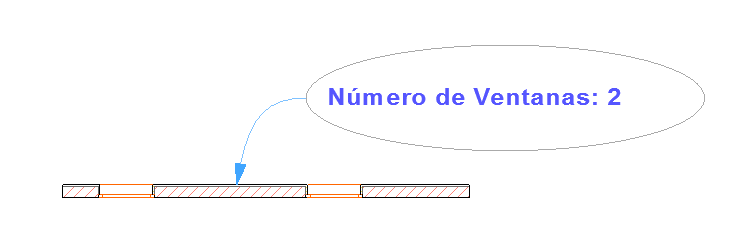

9. Inserte la nueva Etiqueta. Si está asociada a un elemento, se mostrará su información de Autotexto si lo tiene.

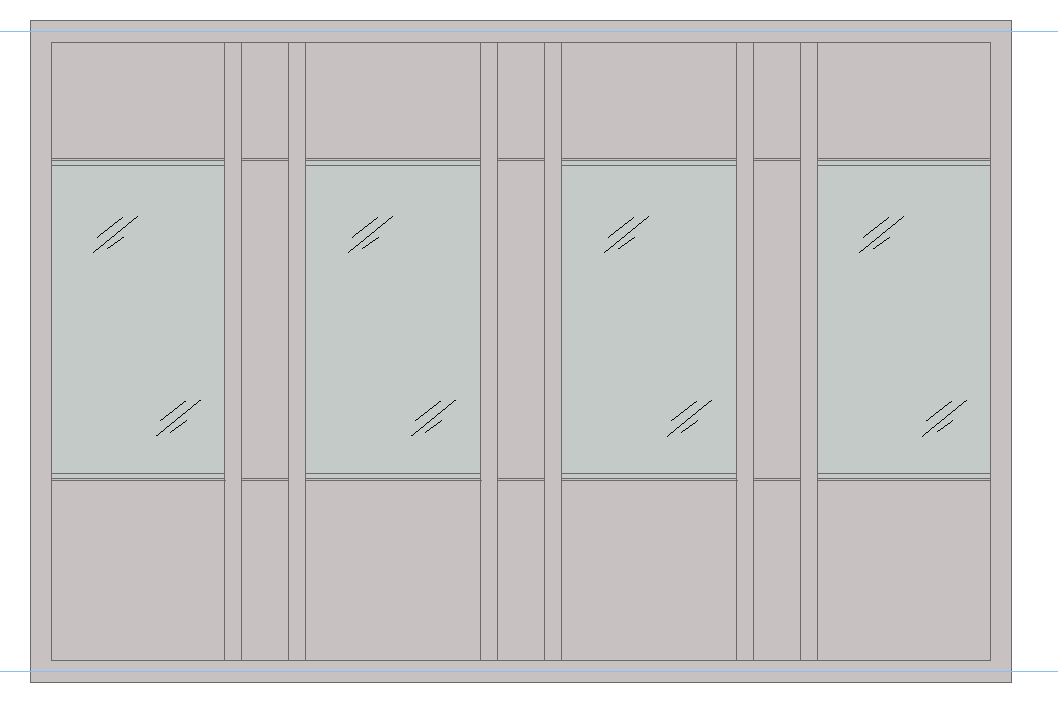

Ejemplo: Etiqueta de Símbolo de Acristalado Fijo

en este ejemplo, la etiqueta personalizada es una sola línea para indicar acristalados fijos. Esta etiqueta no tiene marco.

Se aplica a todos los paneles de acristalado fijo de un Muro Cortina (usando Documentación > Anotación > Etiquetar Componentes de los Elementos Seleccionados).

Ver también Etiquetar Muros Cortina.
