Núcleo y Envolvente
Los Pilares se construyen a partir de dos componentes: el núcleo y el envolvente opcional, usado para simular el acabado o el revestimiento del Pilar. El envolvente tiene su propio material de construcción y, en consecuencia, su propia prioridad de intersección.

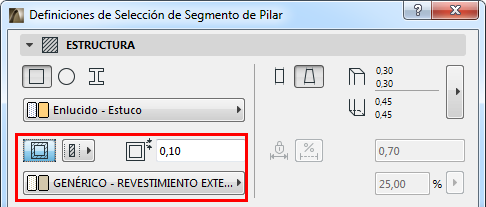

Defina una Envolvente para cualquier Pilar o Segmento de Pilar.
- Vaya al panel Estructura de las Definiciones de Pilar (página Segmento).
- Use el botón Añadir/Eliminar Envolvente.
- Defina un espesor uniforme en el campo de la derecha.
- Utilice el desplegable para elegir un material de construcción para la envolvente.

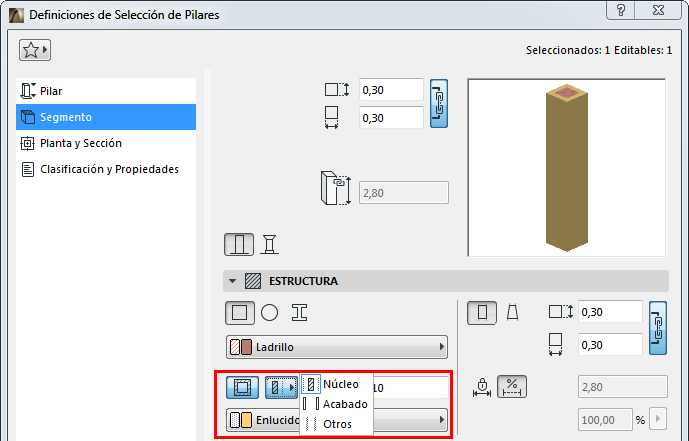

Estructura de la Envolvente: Núcleo, Acabado, Otro
El componente envolvente se puede definir como "núcleo", "acabado" u "otro".
Nota: La opción Acabado no está disponible para los Pilares con envoltura. (Véase Pilares y Muros Compuestos: Envueltos o Abiertos .)
Las definiciones de Visualización Parcial de la Estructura tienen en cuenta la estructura de la Envolvente, en las vistas 2D y 3D.

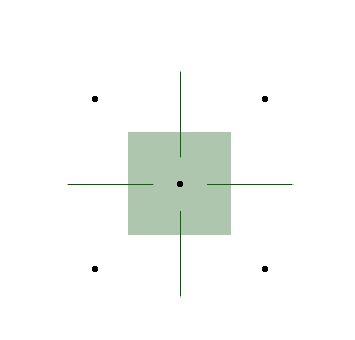

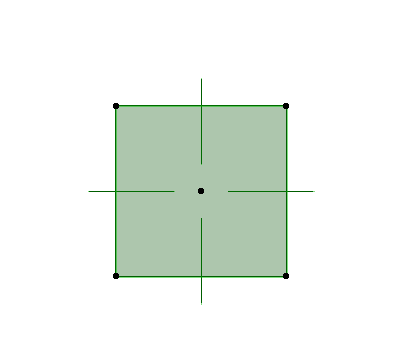

Un Pilar con envolvente, con definiciones varias de Visualización Parcial de la Estructura. Este envolvente está definido como un “Acabado”.
