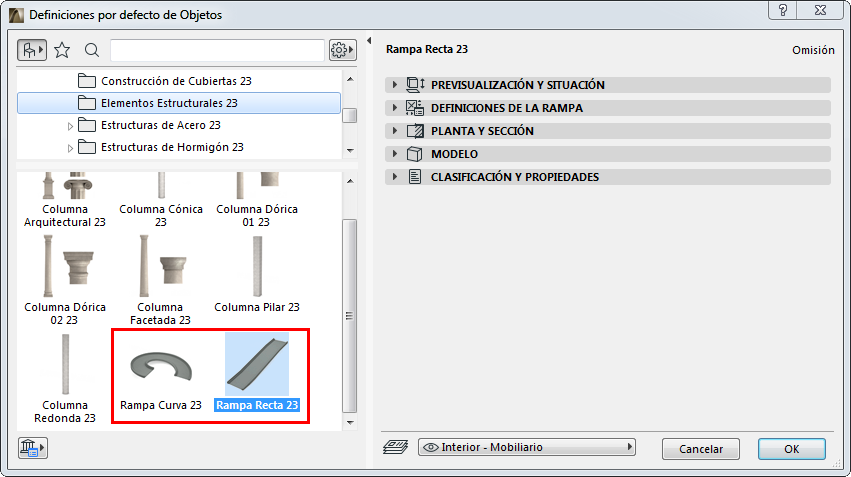

Objeto Rampa

Rampa Recta

Pendiente

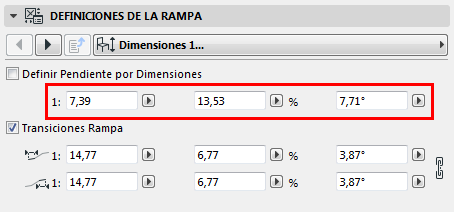

Use el panel de Definiciones de la Rampa (página de Dimensiones) para definir la pendiente de la Rampa.

• Defina la pendiente usando Gradiente, Porcentaje, o Grados

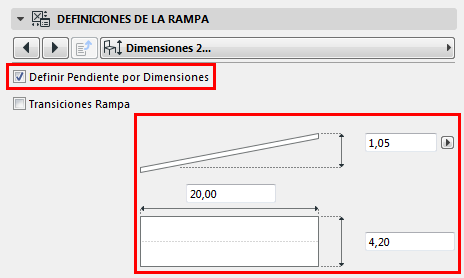

• Alternativamente, active Definir Pendiente por Dimensiones: inserte los valores de Altura y Dimensiones en los campos correspondientes para calcular la pendiente automáticamente.

Definir Pendiente Directamente	Definir Pendiente insertando Longitud/Altura de la Rampa

Texto

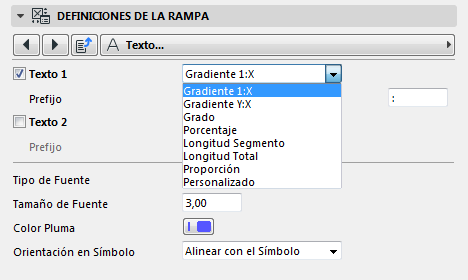

Use la página de Texto en las Definiciones de la Rampa para visualizar opcionalmente una o dos líneas de texto en la Rampa 2D, en el formato que elija. Para una pendiente que se muestra, por ejemplo. como 1: X, puede usar cualquier carácter o texto como separador.

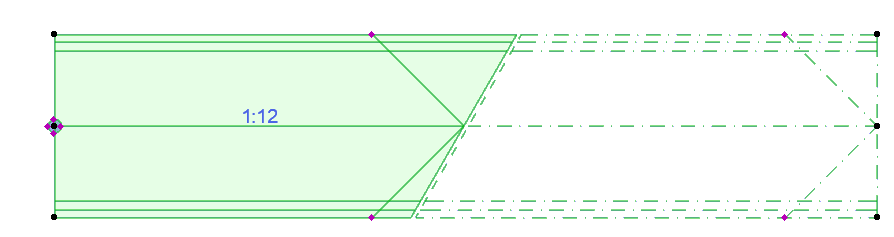

Figura 1. Pendiente mostrada como Gradiente

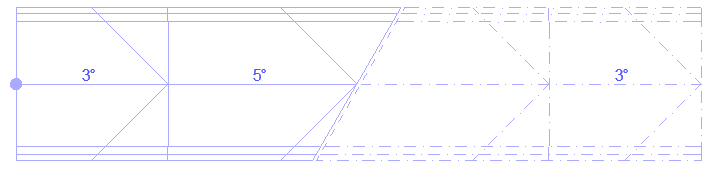

Figura 2. Pendiente mostrada en Grados

Transiciones

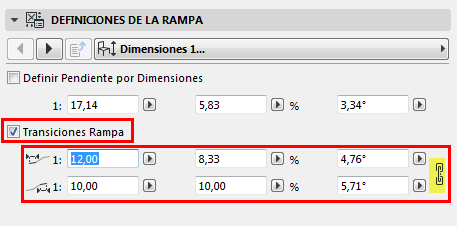

En el panel de Definiciones de la Rampa (páginas de Dimensiones 1 y 2):

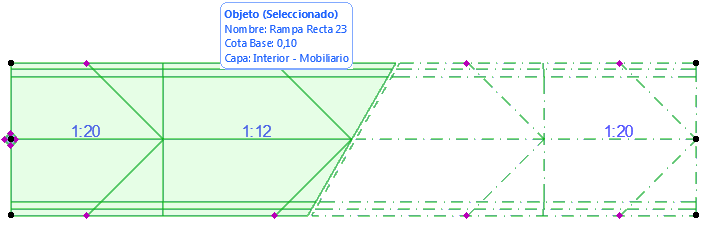

• Active Transiciones de Rampa para crear y definir segmentos transicionales en la parte superior e inferior de la Rampa.
• Para cada segmento, defina su pendiente (directamente o con Dimensiones). (Haga clic en el icono de cadena para usar valores iguales para la transición de la parte superior e inferior.)

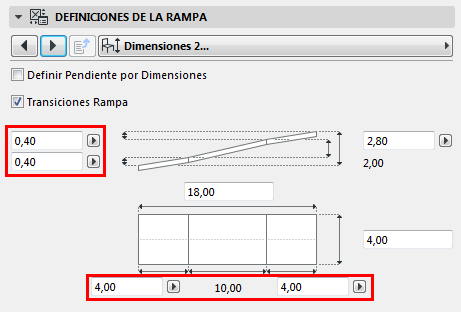

• Los campos de dimensiones adicionales están disponibles en la página de Dimensiones 2: inserte o calcule los valores de longitud y altura para cada segmento de transición.







  Nota: Las Rampas Rectas pueden ser alargadas gráficamente, usando los comandos de Mover Nodo o Alargar de la paleta flotante. Cuando alarga, se modifica el segmento central (no las transiciones).

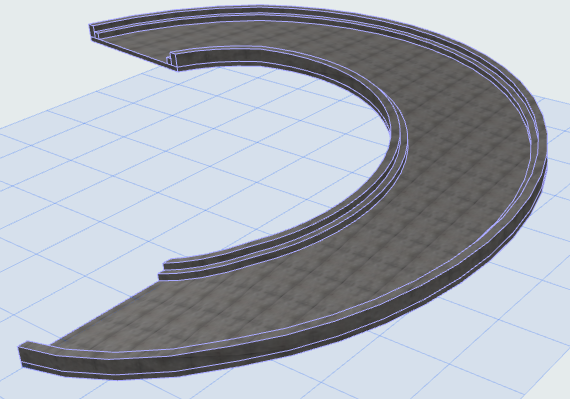

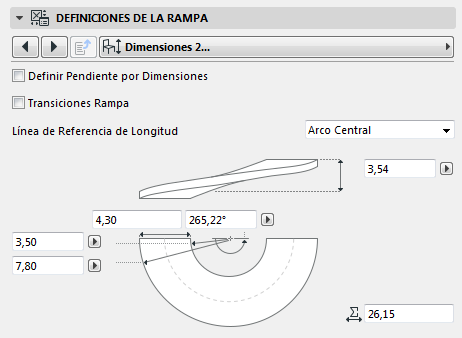

Rampa Curva

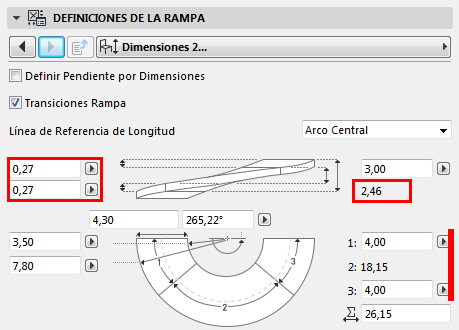

Para el objeto de Rampa Curva, están disponibles valores adicionales.

• Ajuste del ancho de la Rampa y de los dos valores de radio (interior y exterior)
• La longitud total de la Rampa.





• Active Transiciones de Rampa para crear y definir segmentos transicionales en la parte superior e inferior de la Rampa.
