Visualización de Pilares en la Planta y Sección

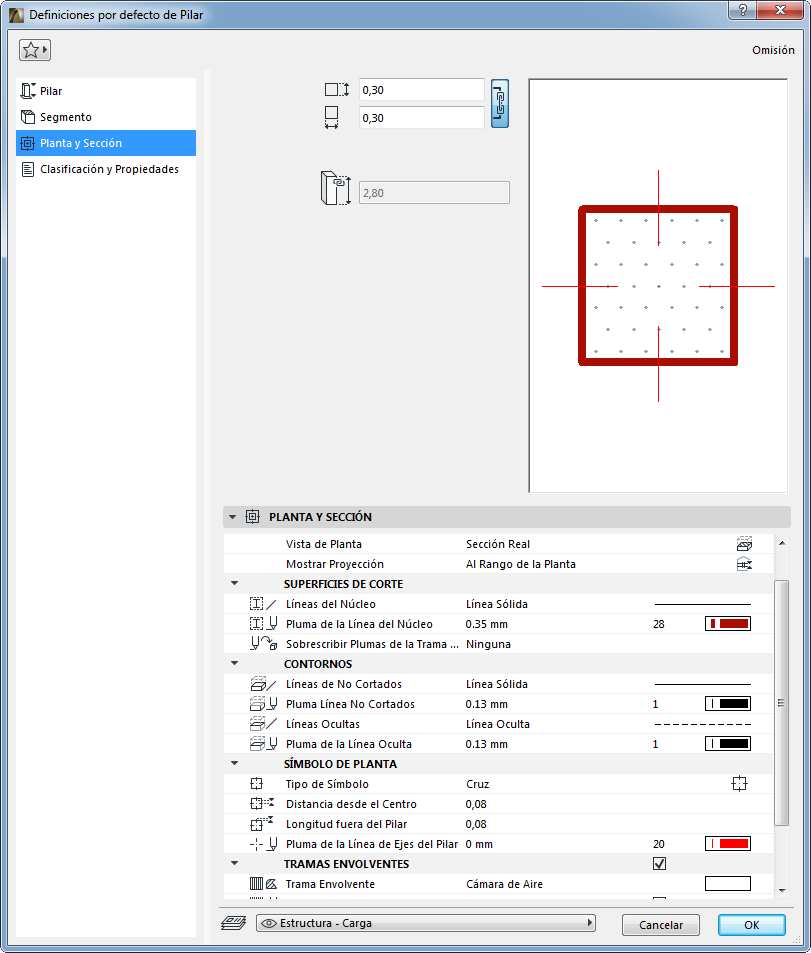

Use la página de Planta y Sección en las Definiciones de Pilar.

Ver Visualización de Elementos en la Planta y Sección.

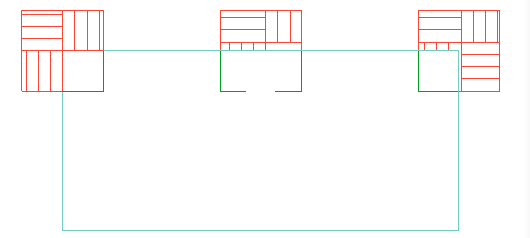

Líneas Ocultas

Defina los atributos de la Línea Oculta. Las Líneas Ocultas se utilizan para los Pilares que quedan debajo de los Forjados si esto se activa en las Opciones de Vista de Modelo.

Ver Opciones de Vista de Modelo para Elementos de Construcción.

Símbolo de la Planta

Tipo de Símbolo: Simple, Raya, X, o Cruz

Nota: Para un pilar con perfil personalizado, sólo están disponibles los símbolos Liso y cruz. La cruz simboliza el eje del pilar y girará junto con la sección del pilar.

La Cruz tiene dos ajustes adicionales: Distancia Desde el Centro y Longitud Fuera del Pilar

Aunque la cruz es un símbolo gráfico y no es parte del modelo, la cruz se reescala (junto con el pilar) si se cambia la escala del dibujo.

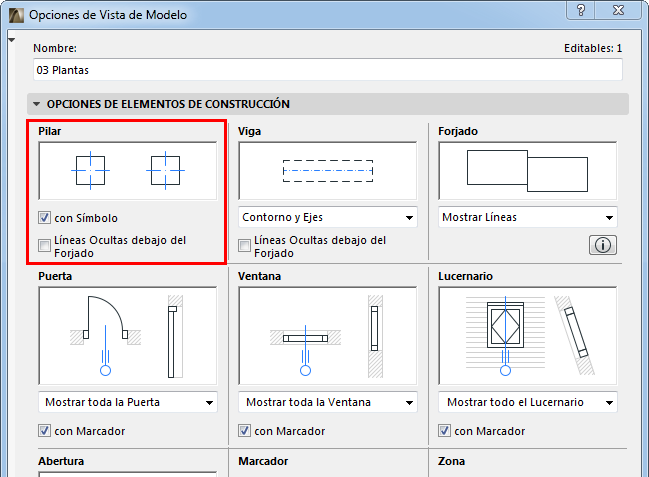

Defina la visualización (activa o inactiva) de los símbolos de planta del Pilar por vista desde Documento > Vista Modelo > Opciones de Vista de Modelo.

Tramas Envolventes

Ver Asignar una Trama Envolvente.
