Colocar una Viga

Antes de colocar una Viga, vaya a las Definiciones de Vigas para ajustar su geometría del núcleo, altura, posicionamiento y recortes en extremos.

Para colocar una Viga, elija uno de los Métodos Geométricos (métodos de inserción) de la Paleta de Información.

Viga Simple

Elija el método de Viga Simple desde el Cuadro Info.
Nota: Si está dibujando una viga inclinada, solo está disponible el método Viga Simple.
Haga clic dos veces para insertar ambos extremos de la Viga.
En la Ventana 3D:
- Coloque los extremos en elementos existentes
- Haga clic + Mayus. para coaccionar la inserción a un plano de edición.

  Nota: Si la Viga ya tiene definido un ángulo de inclinación (en las Definiciones o en el Cuadro Info), prevalecerá el ángulo de inclinación, en lugar de la coacción.

  Para una Viga inclinada: ver Crear una Viga Inclinada.

Este método de entrada es análogo a la creación de un Muro encadenado.

En la Ventana 3D:

Elija uno de estos métodos desde el desplegable del icono de la Viga Rectangular:

Para una Viga rectangular regular, haga clic en dos puntos para definir sus extremos.
Para una forma rectangular girada, haga clic dos veces para definir un lado del rectángulo, incluyendo el vector de rotación, y luego arrastre y haga clic de nuevo para completar la Viga.

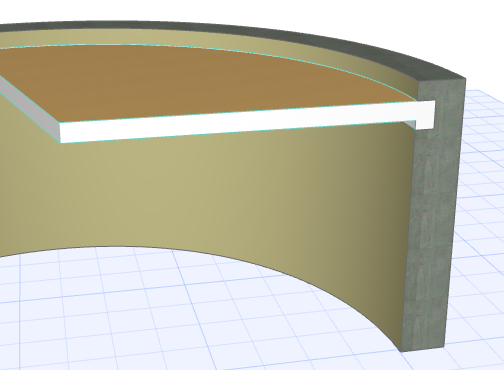

Para crear una Viga curvada en la horizontal, realice una de las siguientes acciones:

Inserción de Viga Curvada desde el Cuadro Info

Elija uno de los tres métodos de inserción curva. Estos métodos son análogos a la creación de Muros curvos.

Otras formas de crear Vigas Curvas Horizontales

Creando segmentos de Viga curva como parte de una Viga Encadenada.
Seleccionando una Viga recta en la Planta, luego use la paleta flotante para curvarla, o editarla usando la tangente.

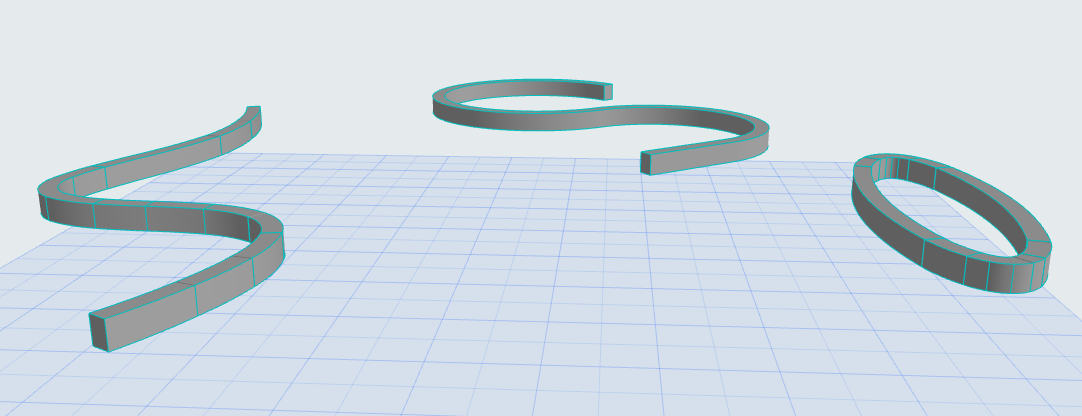

Varita Mágica: Trace las formas de elementos de dibujo curvos con la Varita Mágica.
