Definir Vínculo Superior para elementos construcción y zonas
Tiene la opción de vincular la parte superior de determinados elementos (Muro, Pilar, Zona, Escalera) a un piso. Este vínculo superior se define en relación con el Piso de Origen del elemento (Origen+1, Origen+2, etc.).
(Por defecto, la parte superior del elemento es vinculado a un piso por encima de su Piso de Origen).
Si más adelante modifica las posiciones y las alturas de los pisos de sus proyectos, las alturas de cualquier elemento vinculado por la parte superior lo harán de forma automática. Los elementos que no haya vinculado por la parte superior son, en consecuencia, elementos con altura fija.
Las Escaleras tienen algunas opciones adicionales para el vínculo por la parte superior.
Ver Controles de la Geometría de la Escalera y Escaleras con Vínculo Superior y Altura de Piso Cambiada.
Los controles de vinculación superior están ubicados en los paneles de Geometría y Posicionamiento de las Definiciones de Herramienta de Muro, Pilar, Zona y Escalera (así como en el Cuadro Info).
- Si no desea vincular por la parte superior, elija “No vinculado”.
- De forma opcional, defina un desplazamiento para el piso vinculado por la parte superior del elemento; el elemento cambiará de la forma correspondiente, pero se mantendrá el vínculo a un piso determinado.

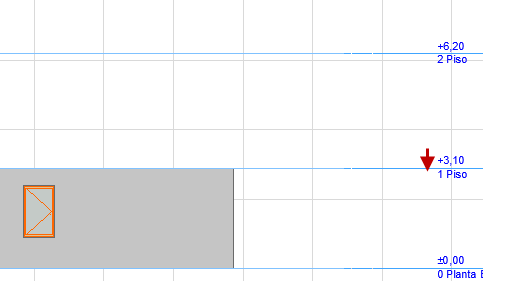

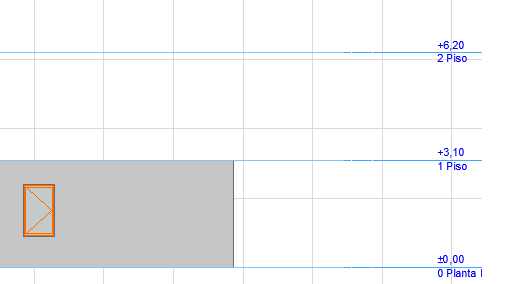

Si vincula por la parte superior un elemento a un piso determinado, y si después modifica la posición de tal piso, la altura del elemento vinculado cambiará de forma automática para adaptarse:
Si elimina el piso al que esté vinculado por la parte superior, cambiará al piso de encima.
Elementos Invertidos
Cambiar las alturas de los pisos puede funcionar en el caso de los elementos invertidos; su nivel de cota superior caerá por debajo del nivel de cota inferior.
Esto puede suceder, por ejemplo, si su proyecto contiene pisos de diversas alturas, y si está colocando una serie de muros vinculados por la parte superior con determinados desplazamientos que pueden no "encajar" en un piso determinado.

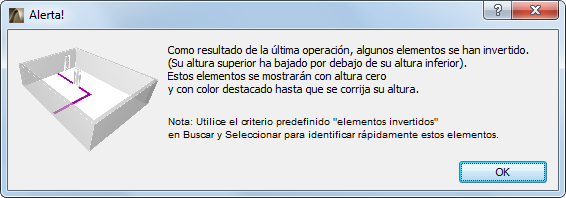

Tales elementos aparecen como si su altura fuera cero (p. ej., un muro de este tipo se visualiza como una línea recta en la vista sección), y aparecen destacados, de forma que usted pueda encontrarlos de forma sencilla y corregirlos.
Buscar Elementos Invertidos

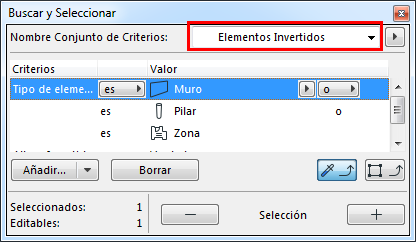

También puede utilizar el conjunto de criterios integrado de Elementos Invertidos en Editar > Buscar & Seleccionar para buscar y seleccionar cualquier muro, pilar y/o zona invertidos.
Color de Realce de Elementos Invertidos
Para definir el color de realce de los elementos invertidos, utilice el control de Opciones > Entorno de Trabajo > Opciones de Pantalla. (este color también se utiliza para las Escaleras inválidas.)
