Perfil Complejo
Un Elemento de Perfil Complejo está compuesto de un perfil de sección que es extruido perpendicularmente al perfil del plano.
Puede utilizar o modificar un perfil predefinido o crear uno nuevo.
Archicad incluye un conjunto predefinido de atributos de perfil, definidos en Opciones > Atributos de Elemento > Gestor de Perfiles.
Los Perfiles están disponibles para Muros, Pilares, Vigas, componentes de barandillas y Objetos de Biblioteca.
Al igual que otros elementos de construcción, la estructura esencial de un Perfil deriva de su Material de Construcción. Están disponibles diversas opciones de sobrescritura a nivel de elemento.

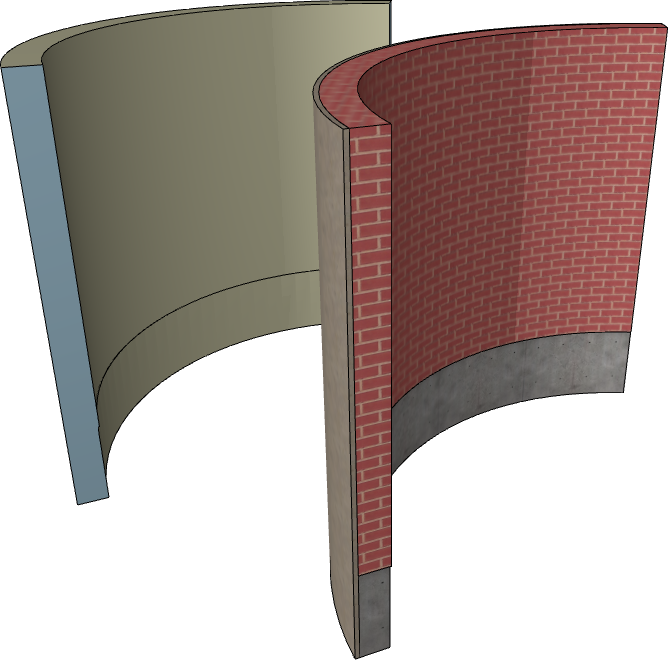

Por ejemplo, la siguiente imagen muestra dos muros curvos al que se ha aplicado el perfil “Muro de Ladrillo con Cimentación”. El muro trasero utiliza opciones de sobrescritura a nivel de elemento en las superficies y bordes extrusionados.
Un elemento de Perfil Complejo guardado se maneja como un atributo del elemento (p. ej. Muro o Barandilla). Los perfiles guardados aparecen en el cuadro de diálogo de las Definiciones de la herramienta respectiva.
Puede aplicar un perfil personalizado a un elemento seleccionado en la ventana de modelo una vez sin tener que salvarlo como atributo.

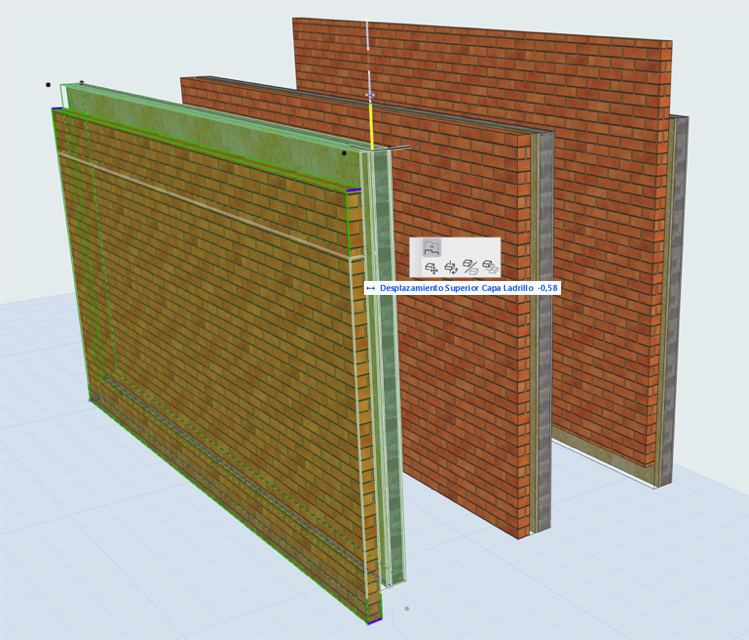

Los perfiles de Muros, Pilares y Vigas pueden tener Modificadores de Desplazamiento de Bordes definidos: estos bordes pueden ser ajustados individualmente a nivel de elemento, incluso si todos los elementos usan el mismo perfil.
Los comandos especiales de la paleta flotante están disponibles para alargar y girar elementos de perfil.
