Crear una Cubierta de Plano Simple en la Ventana 3D

Nota: A parte de dibujar una nueva Cubierta tal y como se describe abajo, puede también seleccionar una Cubierta de Plano Múltiple y dividirla en varias Cubiertas de Plano Simple, usando Edición > Reformar > Dividir en Cubiertas de Plano Simple o Diseño > Extras de Cubiertas > Dividir en Cubiertas de Plano Simple.

Utilice este método si desea colocar una cubierta que se ajuste a los elementos existentes de la ventana 3D.

  1. Seleccione la Herramienta Cubierta.

  2. En las Definiciones de Cubierta o en el cuadro Info, ajuste los parámetros de cubierta principales (p. ej., inclinación, superficies, proyección alero)
  3. Elija el método de construcción Plano simple del Cuadro Info.
  4. Elija uno de los tres métodos geométricos del cuadro Info (Polígono, Rectángulo o Rectángulo Girado).

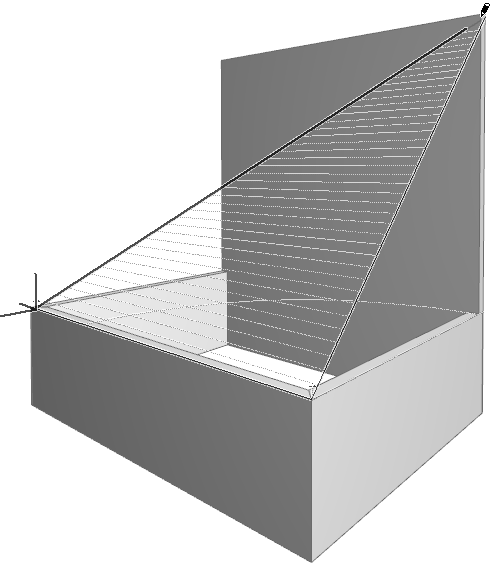

  5. En la ventana 3D, defina el plano de cubierta haciendo clic en tres puntos. Los dos primeros puntos constituyen la línea de pivote.

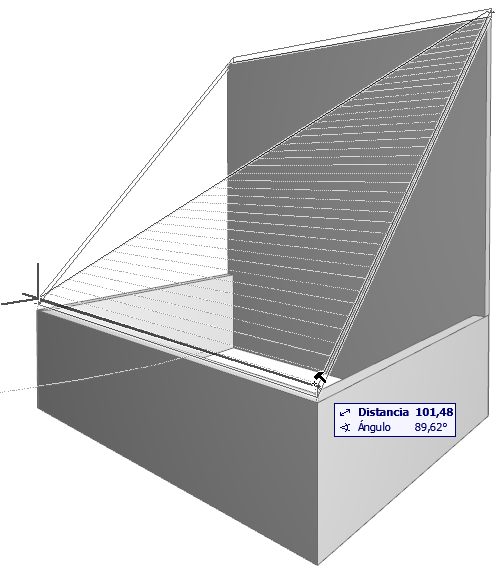

  6. Dibuje el contorno de la cubierta. El cursor de Martillo aparece cuando vuelve al primer nodo. Haga clic para cerrar el polígono.

    3DSinglePlane1.png  3DSinglePlane3.png

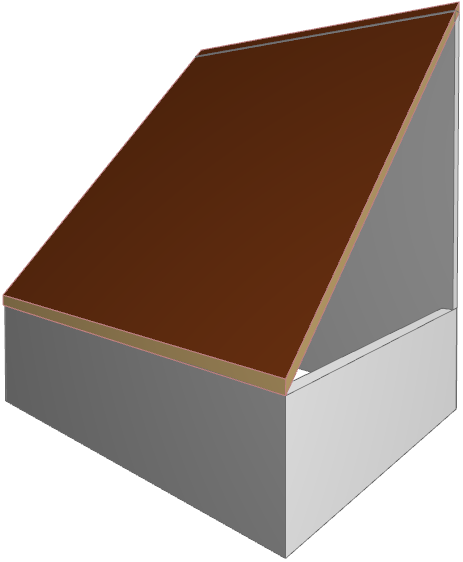

  7. Se genera la Cubierta.
