Cubierta Compleja

  1. Dibuje el contorno de Planta de su edificio (los muros exteriores).
  2. Active la Herramienta Cubierta y utilice el método de construcción Plano Múltiple y el método geométrico Complejo.

  3. En las definiciones de Cubierta, ajuste los parámetros de Cubierta principales (p. ej., inclinación, proyección alero)

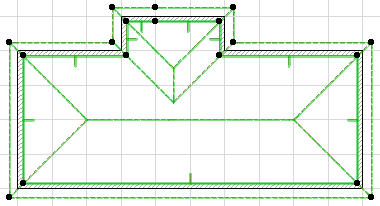

  4. Trace el contorno del edificio; o bien utilice la Varita Mágica (espacio+clic) en el borde del contorno de Muros para crear rápidamente una Cubierta de Plano Múltiple.

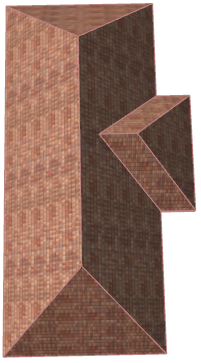

  5. La Cubierta creada es un único elemento de Cubierta de Plano Múltiple.

    HipRoofFP2.png     HipRoof3D2.png
