Cubierta a Dos Aguas

  1. Dibuje el contorno de Planta de su edificio (los muros exteriores).
  2. Active la herramienta Cubierta y utilice el método de construcción Plano Múltiple y el método geométrico Rectangular a 2 Aguas (éste está en el desplegable situado junto al método geométrico de 4 Aguas).

  3. En las definiciones de Cubierta, ajuste los parámetros de Cubierta principales (p. ej., inclinación, proyección alero)
  4. Haga doble clic para colocar la línea de pivote con forma de rectángulo de la Cubierta.

    CreateGable1.png     CreateGable2.png

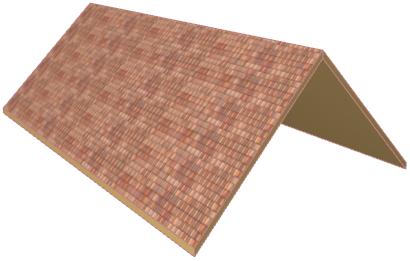

  5. La Cubierta a dos aguas creada es un único elemento de Cubierta de Plano Múltiple.


Ver el vídeo

Convertir un Plano de Cubierta en un Hastial

En la Ventana 3D:

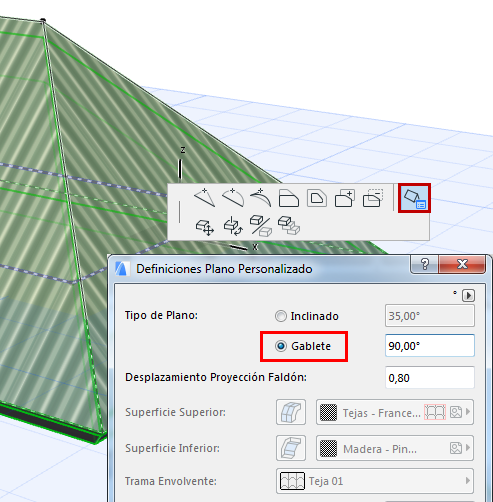

  1. Seleccione la Cubierta de Plano Múltiple.
  2. Encuentre la línea de pivote del plano de planta que desee convertir en un hastial.
  3. Haga clic para que aparezca la Paleta Flotante, y elija la opción Definiciones de plano personalizadas.
  4. En el cuadro de diálogo que aparece, elija Hastial para definir el plano seleccionado como un hastial.


Otro método:

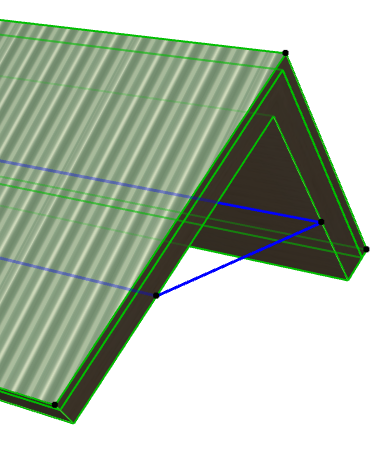

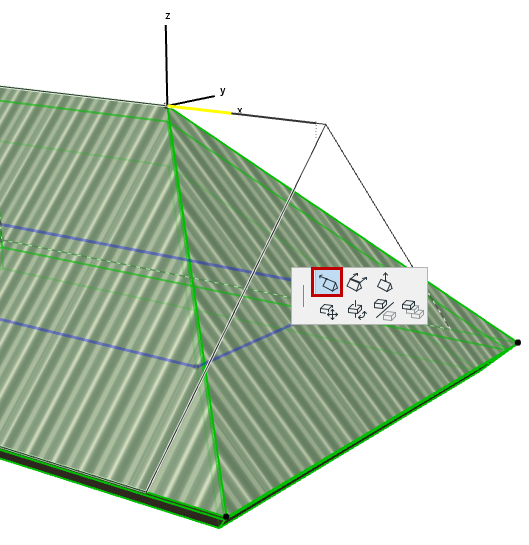

  1. En la ventana 3D, seleccione el punto final de la cumbrera de la cubierta.
  2. Desde la Paleta Flotante, utilice la opción Alargar Cumbrera Horizontal para arrastrar el punto final de la cumbrera hasta el plano en el que se hace vertical. (El cursor saltará a la posición vertical para que sea más sencillo).

    RidgetoGable.png   RidgetoGable2.png
