Están disponibles opciones adicionales de Sobrescribir para los elementos "Existentes", para los elementos “A ser Demolidos”, y para los Elementos de Anotación.
Estas opciones extra le ayudan a cumplir con los estándares locales o hacer que sus vistas de Rehabilitación sean más fáciles de interpretar.

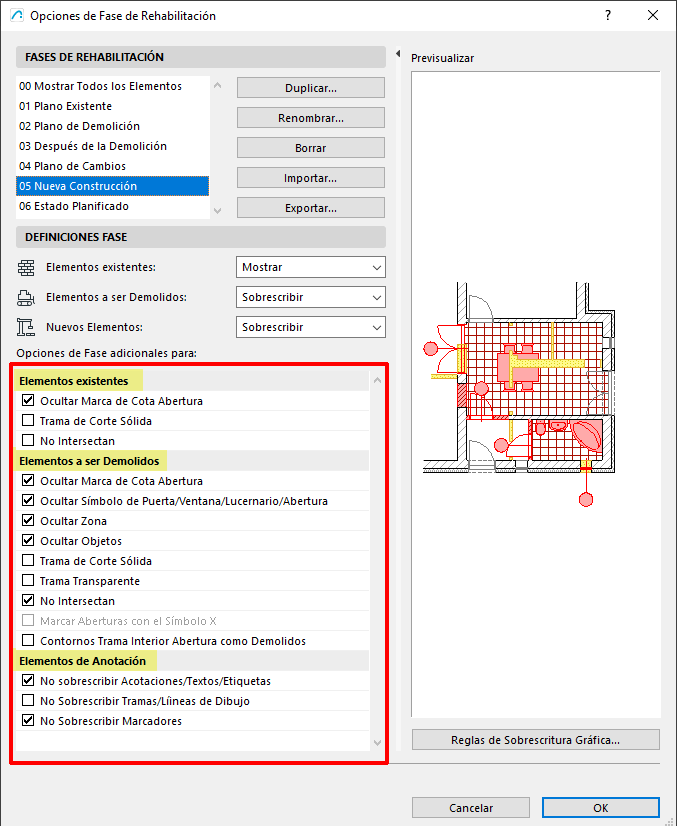

Marque la casilla de cualquiera de las Sustituciones adicionales que desee añadir a sus definiciones de Fase de Rehabilitación:
Para Elementos "Existentes":
Ocultar Marca de Cota Abertura (si no necesita ver las cotas de las aberturas ya colocadas)
Trama de Corte Sólida (si no necesita ver la estructura de los muros ya colocados)
No Intersectan (utilice esta opción para asegurarse de que las intersecciones entre muros Nuevos o Demolidos no interfieran con las intersecciones de muros existentes)
Para Elementos "a ser Demolidos":
Ocultar Marca de Cota Abertura (si no necesita ver las cotas de las aberturas que pronto dejarán de existir)
Esconder Símbolo de Puerta/Ventana/Lucernario/Abertura (si no necesita ver las aberturas que pronto dejarán de existir, sobre todo si forman parte de muros a ser demolidos)
Ocultar Zona (si no desea ver información sobre las zonas que se van a eliminar)
Ocultar Objetos (dado que la mayoría del mobiliario no se va a demoler; no es necesario que sean visibles en el Plan de Demolición)
Trama de Corte Sólida (si no necesita ver la estructura de los muros a ser demolidos)
Trama Transparente (para indicar la ubicación de un elemento derrumbado con líneas solamente, no una trama)

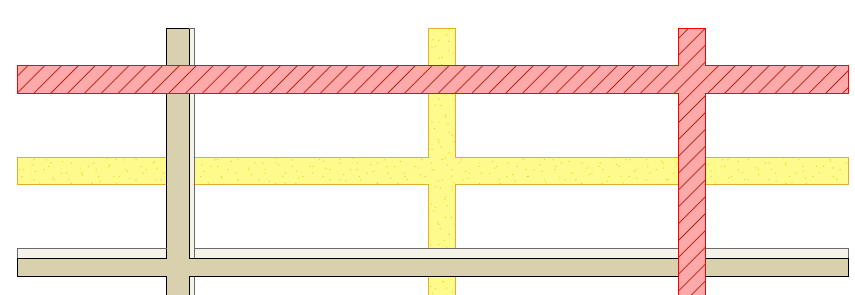

No Intersectan (para asegurarse de que las intersecciones entre muros Nuevos o Demolidos no interfieran con las intersecciones de muros existentes) Figura 1. Muros y forjados con el ajuste "No Intersectan": "Nuevo" encima de "Existente", encima de "Demolido"
Marcar Aberturas con el Símbolo “X”: coloca un X en las Puertas y Ventanas a eliminar.
Contornos Trama Interior de la Abertura como Demolidos: En un muro en el que se demolerá una puerta/ventana (y se sustituirá por nuevas partes de muro): Mostrar las líneas de contorno de las aberturas demolidas como A ser Demolido.
Ventana de la izquierda: Contorno de la Abertura como "Nuevo"
Ventana de la izquierda: Contorno de la Abertura como "A Ser Demolido"
Para Elementos de Anotación:
No sobrescribir Acotaciones/Textos/Etiquetas
No Sobrescribir Tramas/Líneas de Dibujo
No Sobrescribir Marcadores
Use estas casillas para excluir Elementos de Anotación - Cotas, Textos y Etiquetas, y/o Tramas de Dibujo y Líneas - de las reglas de sobrescritura. También puede optar por excluir los Marcadores (Sección, Alzado, Alzado interior, Detalle, Hoja de Trabajo) de las reglas de sobrescritura.
